Ventilação Industrial: Guia Completo de Sistemas, Equipamentos e Aplicações
A ventilação industrial é um conjunto de sistemas e equipamentos que controlam a movimentação, renovação e qualidade do ar em ambientes industriais. Este guia técnico aborda os fundamentos, tipos de sistemas, equipamentos essenciais, normas aplicáveis e critérios de dimensionamento de projetos de ventilação para indústrias, frigoríficos, galpões e centros de distribuição.
O que é Ventilação Industrial
A ventilação industrial é definida como o processo controlado de movimentação de ar em ambientes produtivos com o objetivo de garantir a renovação do ar interno, a remoção de poluentes (gases, vapores, partículas, calor) e a manutenção das condições ambientais adequadas para a saúde dos trabalhadores e a integridade dos processos produtivos.
Diferente da ventilação residencial, a ventilação industrial deve atender critérios técnicos rigorosos estabelecidos pela NBR 16401 (Instalações de ar-condicionado e ventilação para conforto), pela NR-15 (Atividades e operações insalubres) e pela NR-17 (Ergonomia), além de normativas setoriais específicas como as da ANVISA para indústrias farmacêuticas e do MAPA para frigoríficos.
Um projeto de ventilação industrial bem dimensionado proporciona redução no consumo energético, maior produtividade da equipe, conformidade com normas regulatórias, redução de absenteísmo por problemas respiratórios e proteção de equipamentos sensíveis a temperatura e umidade.
Como Funciona um Sistema de Ventilação Industrial
O funcionamento de um sistema de ventilação industrial baseia-se em três princípios físicos fundamentais: a vazão volumétrica de ar (medida em m³/h ou CFM), a pressão estática (em mmCA ou Pa) e a renovação de ar por hora (Air Changes per Hour — ACH). A interação entre esses três parâmetros define a eficiência do sistema e o equipamento adequado para cada aplicação.
A vazão determina o volume de ar movimentado por unidade de tempo. A pressão estática representa a força necessária para vencer a resistência dos dutos, filtros, curvas e difusores. Já a taxa de renovação indica quantas vezes o volume total do ambiente será trocado em uma hora, parâmetro crítico em ambientes com geração de calor, vapores ou contaminantes.
Os sistemas modernos de ventilação industrial integram insuflamento (entrada de ar tratado) e exaustão (saída do ar viciado), criando um equilíbrio que evita zonas estagnadas, controla a pressurização do ambiente e garante a uniformidade da renovação do ar em toda a área produtiva.
Tipos de Sistemas de Ventilação Industrial
Ventilação Natural
Utiliza diferenciais de temperatura e pressão do vento para movimentar o ar através de aberturas estrategicamente posicionadas (lanternins, telhas zenitais, janelas pivotantes). É uma solução econômica para galpões amplos com pé-direito alto, mas apresenta variabilidade conforme as condições climáticas e não oferece controle preciso da vazão.
Ventilação Mecânica por Insuflamento
Utiliza ventiladores para forçar a entrada de ar externo no ambiente, criando pressurização positiva que impede a entrada de contaminantes. Indicada para salas limpas, indústrias farmacêuticas, laboratórios e ambientes que exigem controle rigoroso da qualidade do ar.
Ventilação Mecânica por Exaustão
Utiliza exaustores industriais para retirar o ar viciado, gases, vapores e calor do ambiente, gerando pressurização negativa que confina os contaminantes ao local de geração. É o sistema mais utilizado em indústrias de processo, soldagem, pintura, galpões com altas cargas térmicas e cozinhas industriais.
Ventilação Mecânica Mista
Combina insuflamento e exaustão em sistema balanceado, permitindo controle absoluto da vazão, pressurização e qualidade do ar. É o sistema mais sofisticado e adequado para indústrias farmacêuticas, salas de processamento de alimentos sensíveis e ambientes com requisitos de classificação de zoneamento.
Equipamentos Essenciais para Ventilação Industrial
Cortinas de Ar Industriais
As cortinas de ar industriais são equipamentos de barreira pneumática instalados sobre portas industriais. Geram um fluxo descendente de ar de alta velocidade que separa fisicamente dois ambientes climatizados, impedindo perdas térmicas, entrada de contaminantes e proliferação de pragas.
A Tecnolatina oferece linhas para portas de até 3,5m (TI6000), até 5m (TI8000) e até 8m (TI10K), incluindo versões ATEX para ambientes classificados.

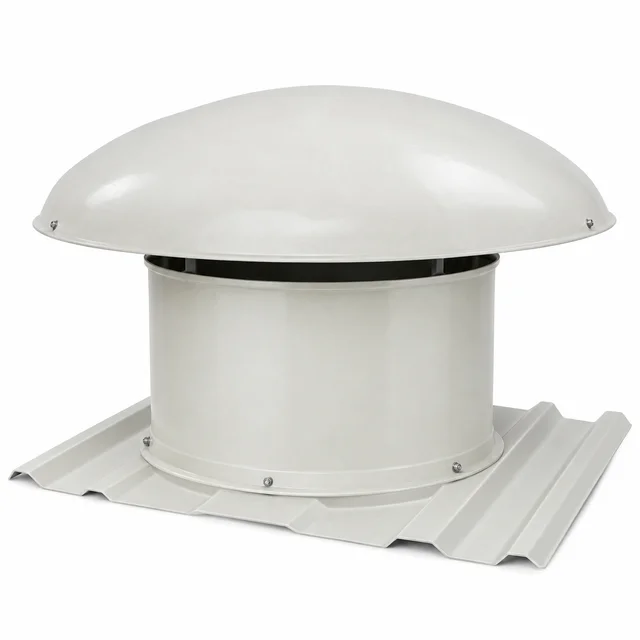

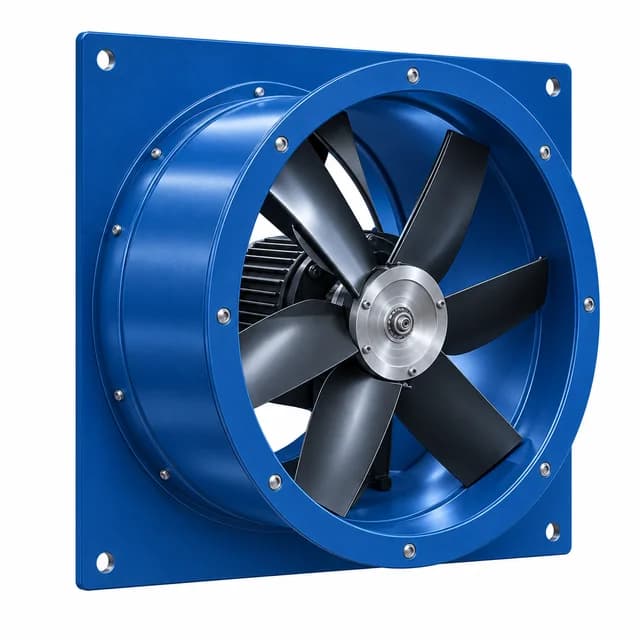

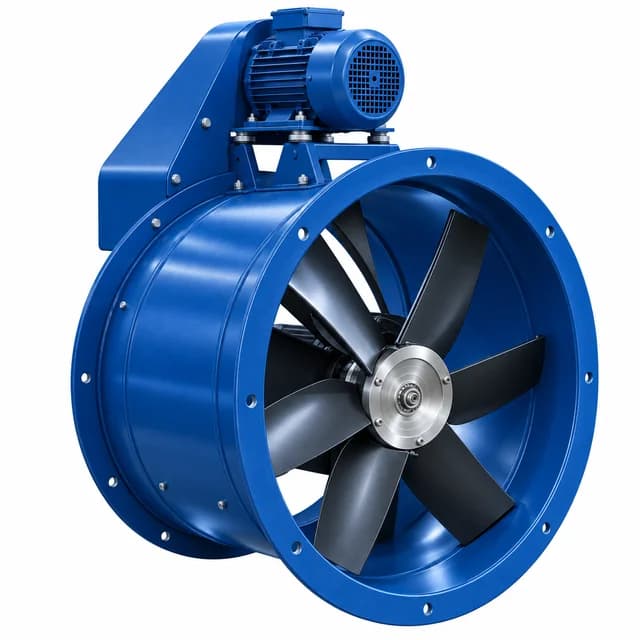

Exaustores Industriais

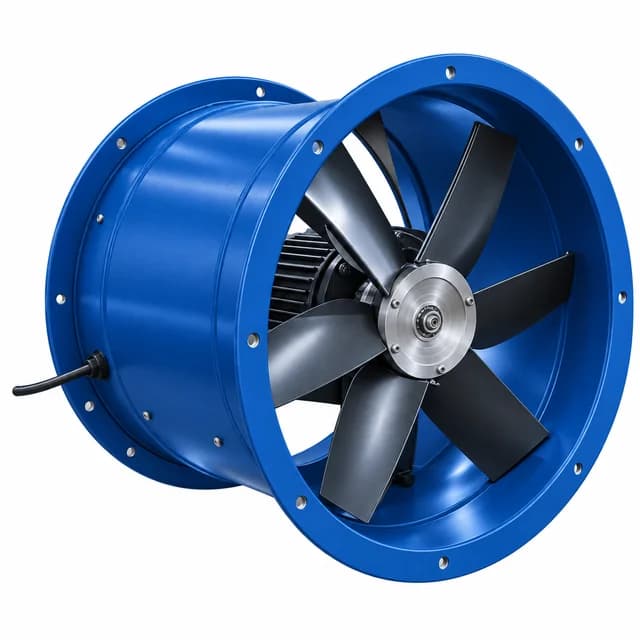

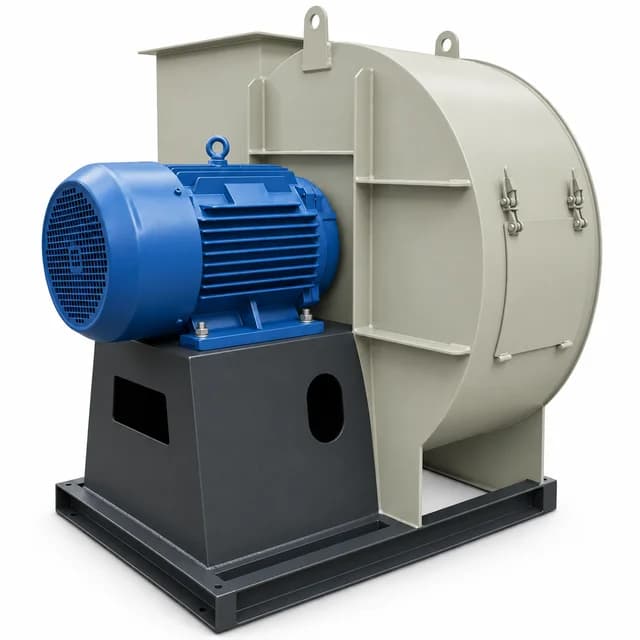

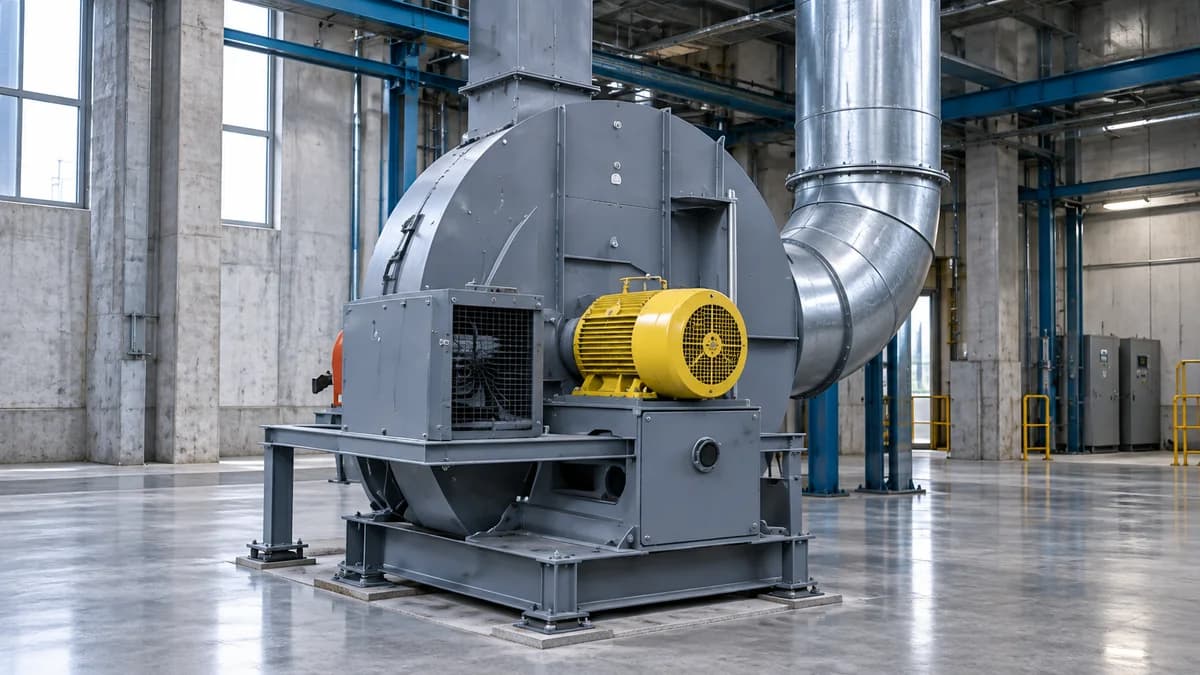

Os exaustores industriais são responsáveis pela remoção do ar viciado, gases e vapores. O exaustor centrífugo industrial opera com alta pressão estática, ideal para sistemas com longos trechos de duto e perdas de carga elevadas. Já o exaustor inline é indicado para instalação no interior dos dutos, em sistemas de exaustão localizada.

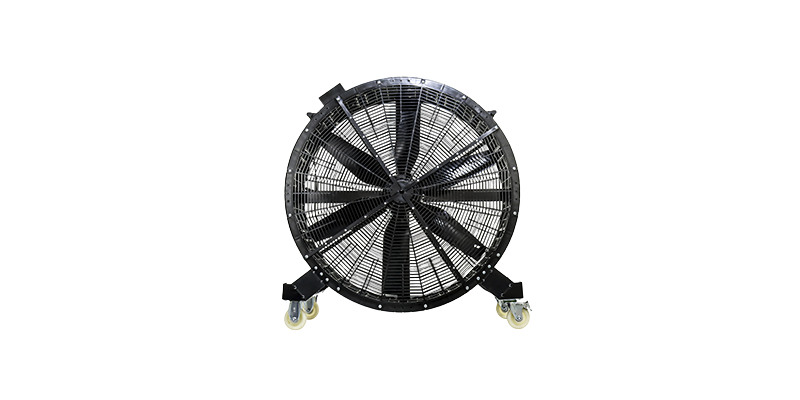

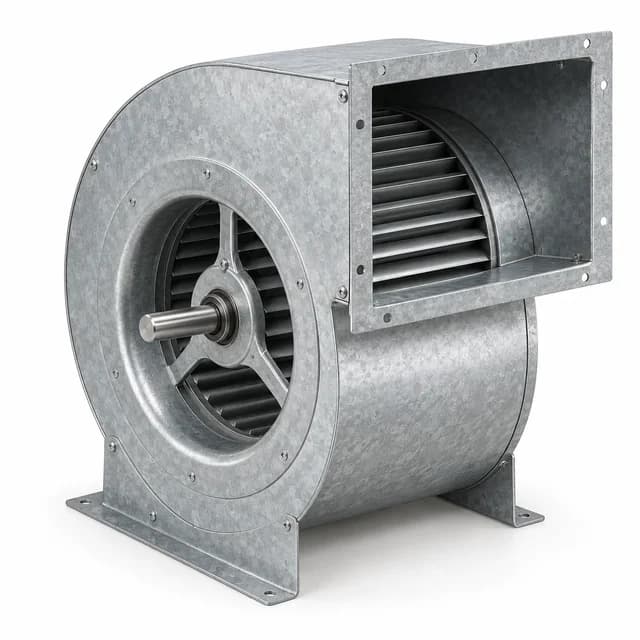

Ventiladores Industriais
Os ventiladores industriais promovem a movimentação do ar para conforto térmico em ambientes amplos, dispersão de calor de equipamentos e melhoria das condições de trabalho. A linha Maxflow oferece modelos móveis de alta vazão, enquanto o ventilador industrial rotomoldado é indicado para ambientes corrosivos e indústrias químicas.

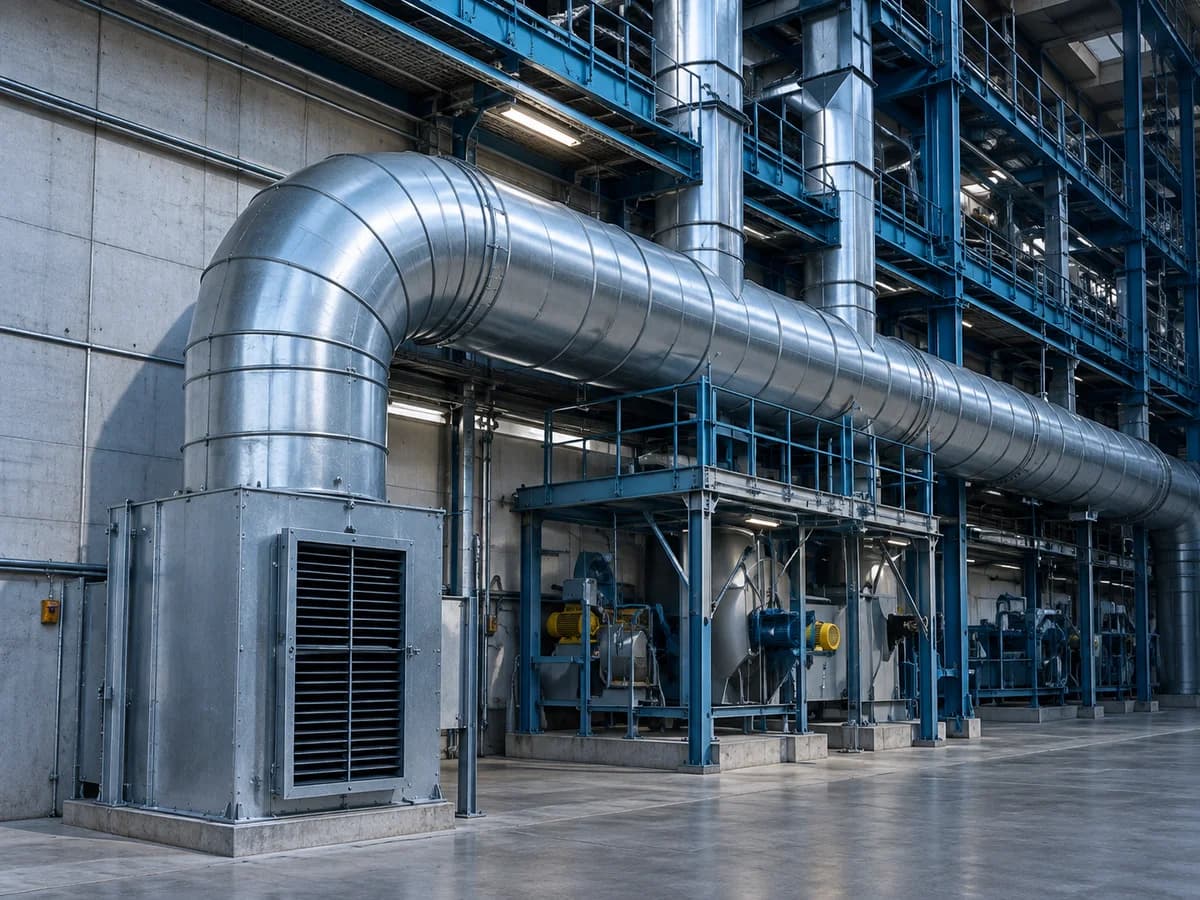

Difusores e Dutos
Os difusores de ar distribuem uniformemente o ar climatizado, evitando zonas de estagnação. Os dutos flexíveis conectam os equipamentos de movimentação de ar aos pontos de insuflamento e exaustão, com flexibilidade para instalações complexas.

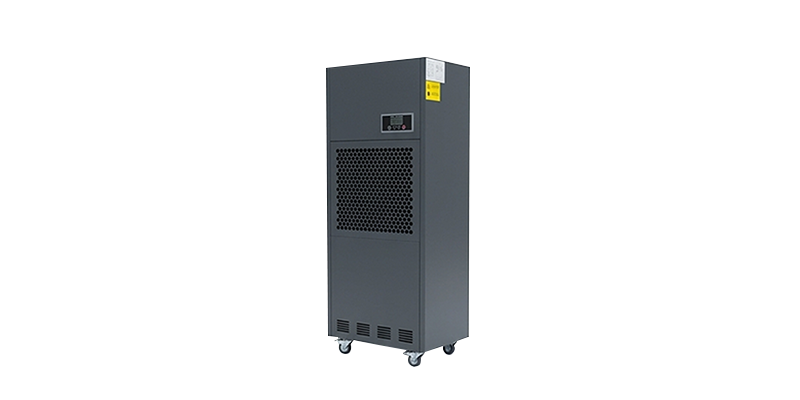

Desumidificadores Industriais
Em ambientes com elevada umidade relativa, os desumidificadores industriais são essenciais para preservar produtos sensíveis, evitar mofo e proteger equipamentos. A linha Tecnolatina inclui modelos de 60L/dia, 90L/dia e 168L/dia para diferentes volumes de ar.
Aplicações da Ventilação Industrial por Setor
| Setor Industrial | Necessidades Específicas | Equipamentos Recomendados |
|---|---|---|
| Frigoríficos e Abatedouros | Conformidade SIF/DIPOA, controle de contaminação cruzada, conservação do frio | Cortinas de ar industriais, exaustores centrífugos, desumidificadores |
| Indústria Alimentícia | Boas Práticas de Fabricação (BPF), controle de pragas, qualidade do ar | Cortinas de ar, ventilação positiva, desumidificadores, difusores |
| Indústria Farmacêutica | Salas limpas, classificação ISO, pressurização positiva | Sistema misto com filtros HEPA, ventilação por insuflamento |
| Indústria Química | Exaustão de gases e vapores, áreas classificadas (ATEX) | Exaustores industriais, ventiladores rotomoldados, cortinas ATEX |
| Logística e Armazéns | Conforto térmico em galpões amplos, controle de umidade | Ventiladores industriais Maxflow, desumidificadores, cortinas industriais |
| Cozinhas Industriais | Exaustão de gordura e vapores, renovação de ar | Exaustores centrífugos de alta pressão, dutos específicos |
Como Dimensionar um Sistema de Ventilação Industrial
O dimensionamento adequado de um sistema de ventilação industrial requer análise técnica de múltiplos parâmetros. A seguir, os principais critérios utilizados pela engenharia da Tecnolatina:
1. Volume do Ambiente e Renovações por Hora (ACH)
Calcula-se a vazão mínima de ar (em m³/h) multiplicando o volume do ambiente (em m³) pela taxa de renovação desejada (ACH). Galpões industriais comuns exigem entre 6 e 15 ACH; cozinhas industriais entre 30 e 60 ACH; salas limpas farmacêuticas entre 20 e 100 ACH conforme a classe ISO.
2. Carga Térmica e Geração de Contaminantes
Avalia-se a carga térmica gerada por equipamentos, iluminação e ocupação, além da quantidade e tipo de contaminantes liberados no processo (gases, vapores, particulados). Esses dados definem se o sistema precisará ser apenas de conforto ou se exigirá filtragem e tratamento específico.
3. Pressão Estática do Sistema
Calcula-se a perda de carga total considerando o comprimento dos dutos, número de curvas, presença de filtros, dampers e difusores. A pressão estática define o tipo de ventilador adequado: axial para baixa pressão, centrífugo para pressão moderada a alta.
4. Velocidade do Ar nos Dutos
Mantém-se velocidades entre 6 e 12 m/s em dutos principais e entre 3 e 6 m/s em dutos secundários e de distribuição, equilibrando eficiência energética com nível de ruído aceitável.
Normas e Certificações Aplicáveis
- NBR 16401-1, 2 e 3 — Instalações de ar-condicionado e ventilação para conforto
- NR-15 — Atividades e operações insalubres (limites de tolerância)
- NR-17 — Ergonomia (condições ambientais de trabalho)
- NR-09 — Programa de Prevenção de Riscos Ambientais (PPRA)
- NBR ISO 16890 — Filtros de ar para ventilação geral
- Portarias ANVISA — Classificação de salas limpas em indústrias farmacêuticas
- Normativas MAPA — Requisitos para indústrias de produtos de origem animal
A Tecnolatina é certificada ISO 9001:2015 e membro associada da ABRAVA (Associação Brasileira de Refrigeração, Ar Condicionado, Ventilação e Aquecimento), garantindo conformidade técnica em todos os equipamentos e projetos fornecidos.
Cases Reais de Ventilação Industrial
A Tecnolatina é responsável por projetos de ventilação industrial em algumas das maiores indústrias do Brasil:
- Klabin — Soluções de ventilação para a maior indústria de papel e celulose do país
- Suzano — Ventilação industrial em plantas de papel e celulose
- Kimberly-Clark — Sistemas para indústria de cuidados pessoais
- Bayer / Monsanto — Ventilação para agronegócio
- Givaudan — Soluções para indústria de aromas
- Cacique Café Solúvel — Ventilação em indústria de café
Perguntas Frequentes sobre Ventilação Industrial
Qual a diferença entre ventilação industrial e ar condicionado industrial?
A ventilação industrial promove a renovação e movimentação do ar sem necessariamente controlar sua temperatura. O ar condicionado industrial, além de ventilar, controla a temperatura e a umidade do ambiente. Em muitos projetos os dois sistemas trabalham em conjunto.
Quantas renovações de ar por hora um galpão industrial precisa?
Galpões industriais convencionais exigem entre 6 e 15 trocas de ar por hora (ACH). Em ambientes com geração de calor ou contaminantes, esse número pode chegar a 30 ACH. Cozinhas industriais e salas limpas exigem taxas ainda maiores.
Quando usar exaustor centrífugo ou exaustor axial?
O exaustor centrífugo é indicado quando há alta perda de carga no sistema (longos dutos, muitas curvas, filtros). O exaustor axial é indicado para movimentar grandes volumes de ar em sistemas com baixa resistência.
Cortina de ar substitui sistema de ventilação em portas industriais?
Não. A cortina de ar complementa o sistema de ventilação, criando uma barreira pneumática nas aberturas. Reduz drasticamente as trocas térmicas e a entrada de contaminantes pela porta, mas não substitui a renovação geral do ar do ambiente.
Quanto custa um projeto de ventilação industrial?
O investimento varia conforme o porte da instalação, os equipamentos selecionados e a complexidade da automação. A engenharia da Tecnolatina realiza análises técnicas e orçamentos personalizados sem custo, considerando ROI energético e conformidade normativa.
Qual a vida útil de equipamentos de ventilação industrial Tecnolatina?
Os equipamentos da Tecnolatina são projetados para vida útil superior a 10 anos em uso contínuo, com manutenção preventiva regular. A garantia padrão é de 12 meses, com opção de garantia estendida e contrato de manutenção.
A Tecnolatina realiza projeto e instalação de ventilação industrial?
Sim. A Tecnolatina conta com equipe de engenharia para dimensionamento, projeto, especificação técnica e suporte na instalação em todo o Brasil. Trabalhamos com integradores parceiros para execução da montagem.
