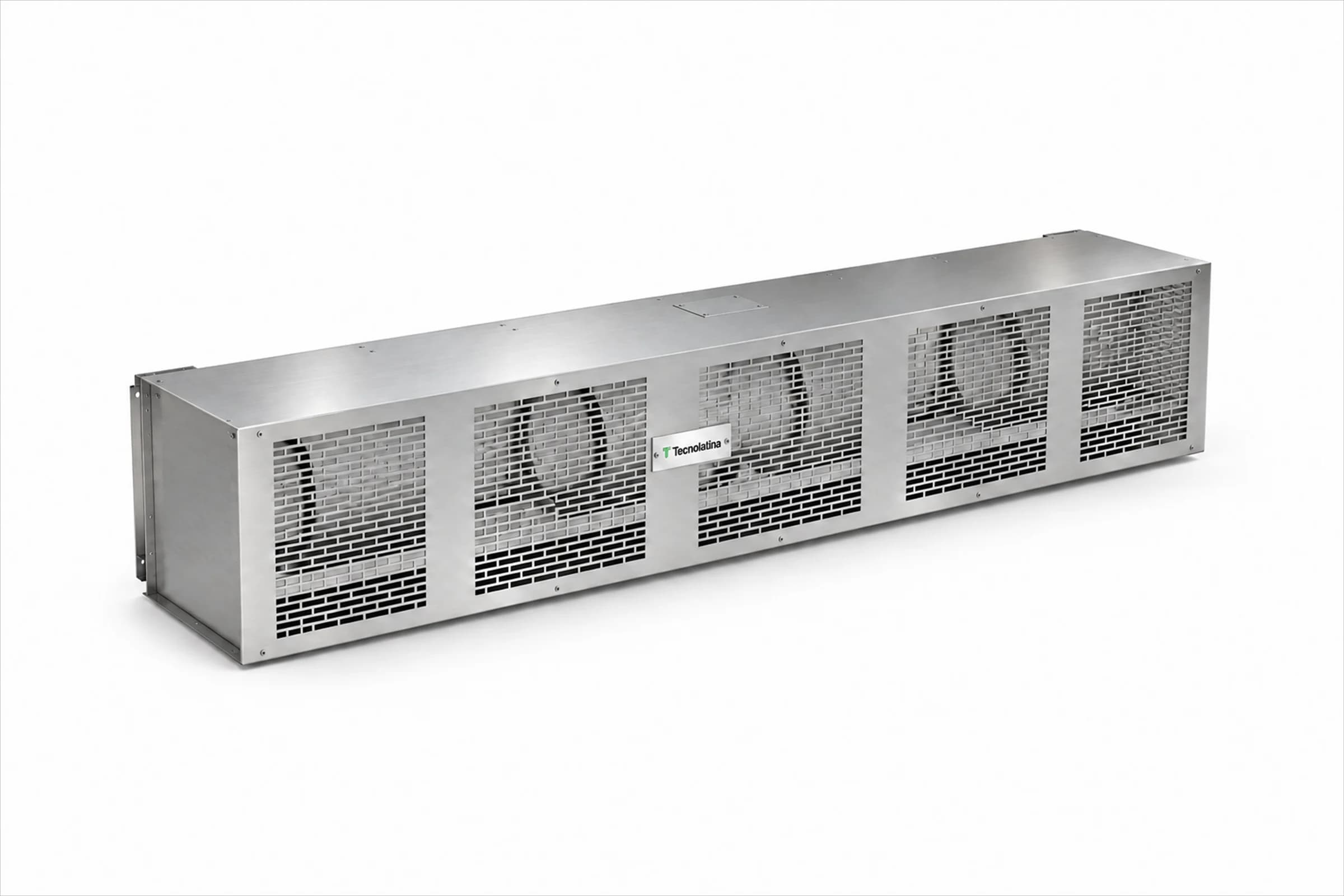

TI10000
Cortina de Ar Industrial de Alta Potência
Uma barreira de ar para os acessos da sua operação.
A TI10000 é a cortina de ar industrial de alta potência da Tecnolatina, para portas de até 8 m de altura em ambientes sem umidade: docas, grandes vãos, indústrias alimentícias e farmacêuticas e áreas climatizadas. Tem rotor siroco centrífugo com motor interno entre os rotores, velocidade do ar de 35 m/s e gabinete em aço galvanizado com pintura eletrostática branca ou em aço inox 304. Fabricada sob encomenda, nas larguras de 1,0 a 3,0 m, de 20 em 20 cm.
↓ Baixar ficha técnica
- Aplicação
- Grandes vãos industriais
- Larguras
- 1,0 a 3,0 m, de 20 em 20 cm
- Velocidade do ar
- 35 m/s
- Altura de instalação
- Até 8 m
Benefícios que fazem a diferença
Controle térmico
Ajuda a limitar a troca de ar pelo vão entre ambientes com condições distintas.
Barreira contra insetos
Ajuda a barrar insetos quando dimensionada para o acesso. ANVISA, MAPA e FSSC 22000: referências para avaliar a operação, não certificações do equipamento.
Controle de poeira
Contribui para reduzir a entrada de partículas transportadas pelo ar na abertura.
Passagem livre
Mantém o acesso disponível para pessoas e cargas, sem criar um fechamento físico.
Instalações de referência

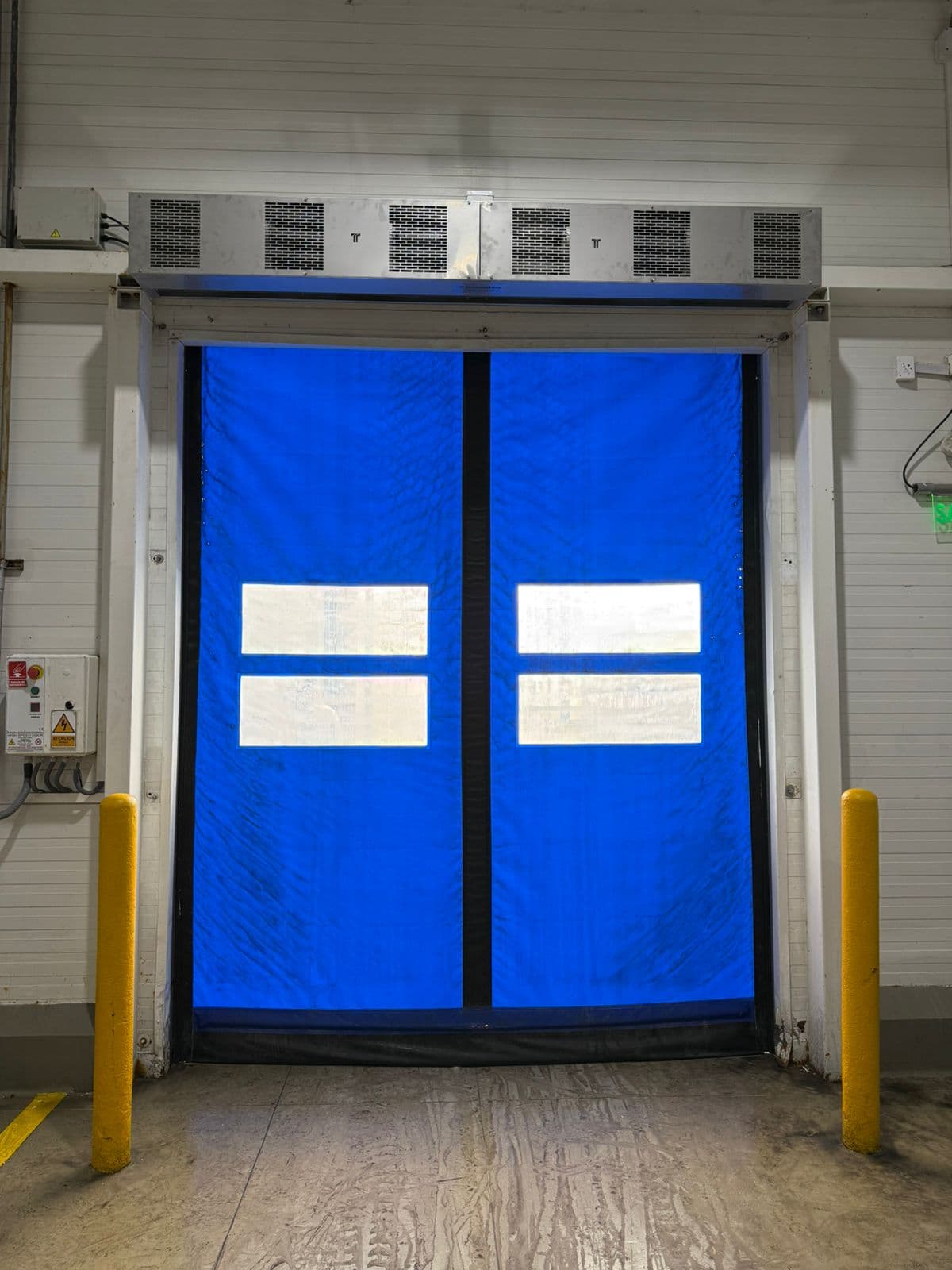

Porta rápida azul
Referência de cortinas de ar Tecnolatina; modelo instalado a confirmar.

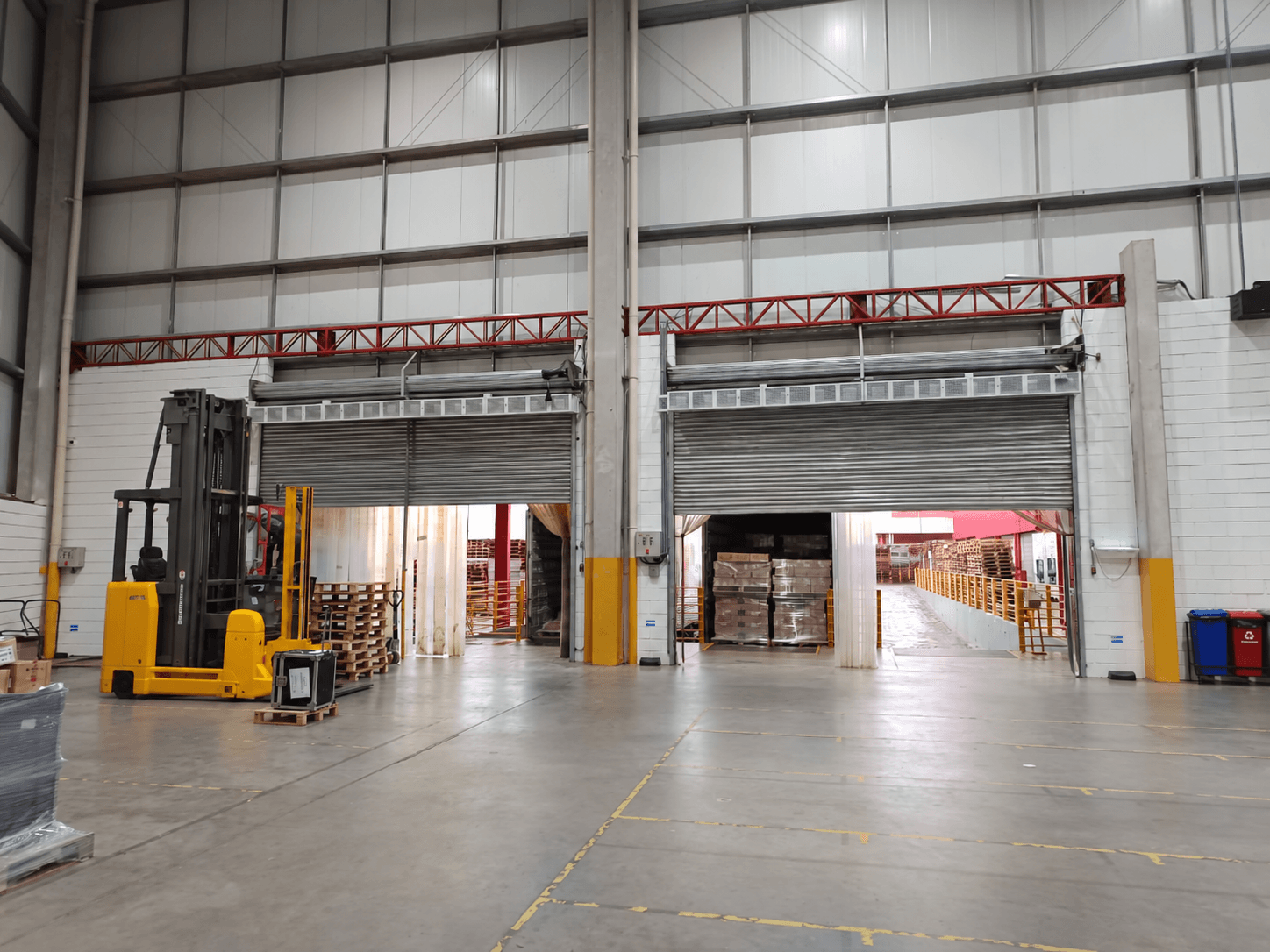

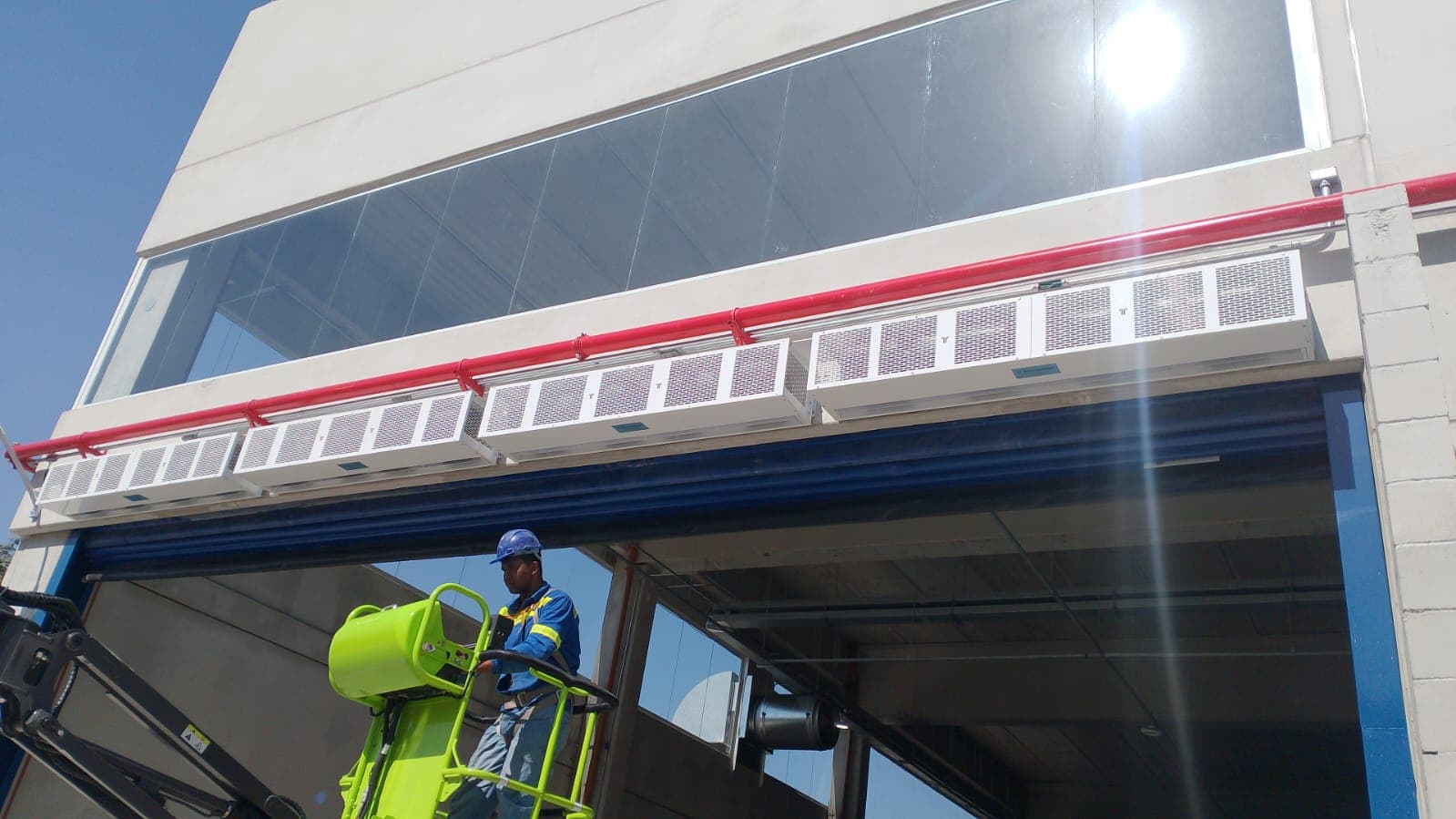

Instalação modular
Referência de cortinas de ar Tecnolatina; modelo instalado a confirmar.

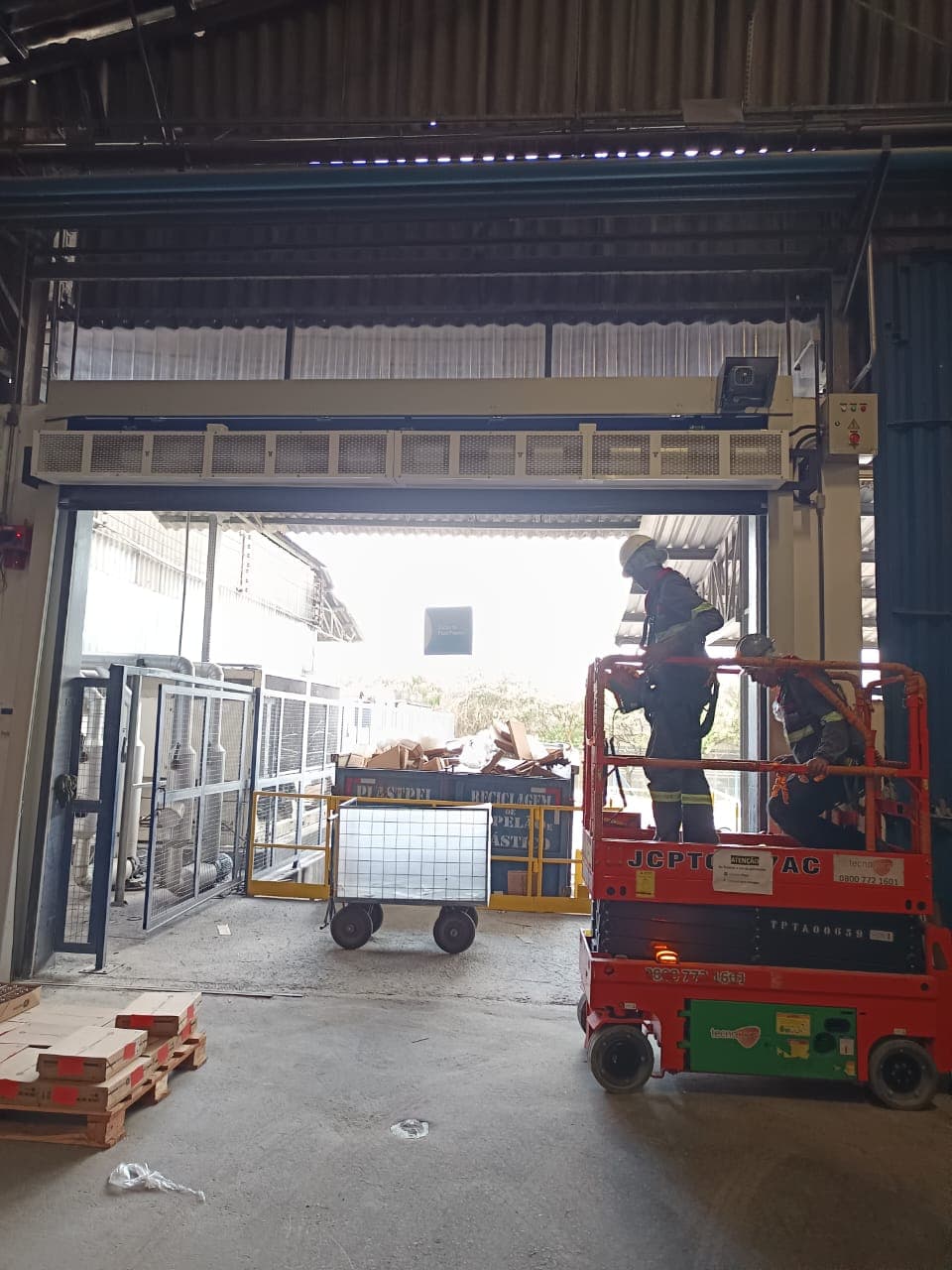

Montagem em galpão
Referência de cortinas de ar Tecnolatina; modelo instalado a confirmar.

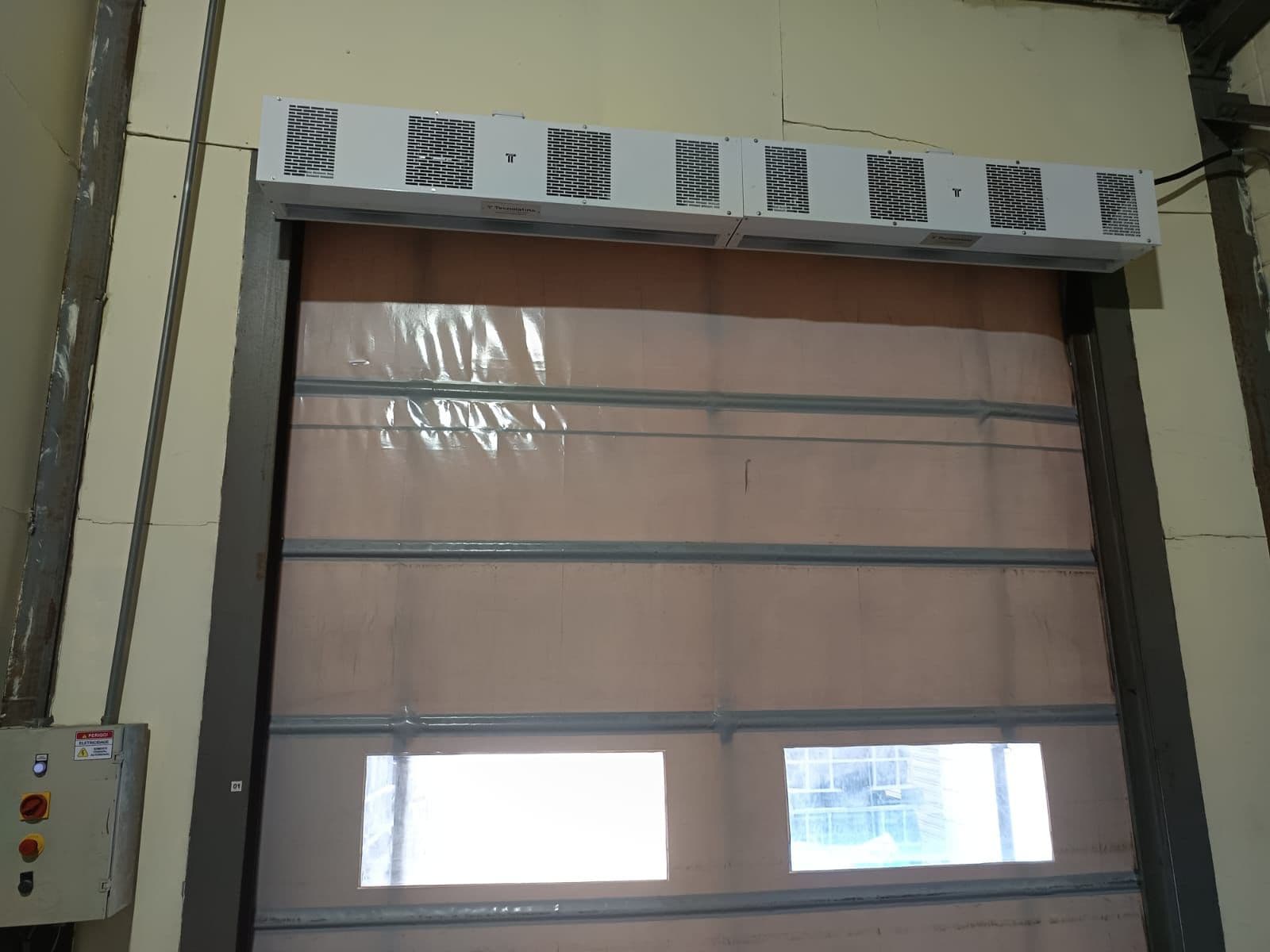

Porta flexível industrial
Referência de cortinas de ar Tecnolatina; modelo instalado a confirmar.
Vídeo do produto
Vídeo de outra linha de cortinas de ar Tecnolatina, compartilhado como referência de aplicação. Não representa uma instalação da TI10000.
Principais características
- Rotor siroco centrífugo com motor interno entre os rotores; conjunto ventilador removível para manutenção.
- Aletas direcionadoras na saída de ar.
- Gabinete em aço galvanizado com pintura eletrostática branca ou em aço inox 304.
- Velocidade do ar na saída: 35 m/s.
- Alimentação: 220 / 380 / 440 V trifásica; 60 Hz (50 Hz sob consulta).
- Motor de 2 CV, 2 polos: 1 a 3 motores, conforme a largura.
- Grau de proteção: IP55.
- Ruído declarado: 85 dB.
- Para ambientes sem umidade. Fabricada sob encomenda. Garantia de 1 ano.
Modelos e configurações
| Modelo | Largura | Vazão (m³/h) | Vazão (CFM) |
|---|---|---|---|
| TI10010 | 1,0 m | 7.695 | 4.529 |
| TI10012 | 1,2 m | 9.618 | 5.661 |
| TI10014 | 1,4 m | 11.142 | 6.558 |
| TI10016 | 1,6 m | 12.983 | 7.642 |
| TI10018 | 1,8 m | 13.851 | 8.152 |
| TI10020 | 2,0 m | 15.390 | 9.058 |
| TI10022 | 2,2 m | 16.972 | 9.989 |
| TI10024 | 2,4 m | 18.065 | 10.633 |
| TI10026 | 2,6 m | 19.887 | 11.705 |
| TI10028 | 2,8 m | 21.543 | 12.680 |
| TI10030 | 3,0 m | 23.085 | 13.587 |
Vazão conforme a ficha técnica da TI10000; CFM convertido de m³/h. Iguais nas versões galvanizada e inox.
Dimensões e instalação
- A — largura total
- 1.000 a 3.000 mm, de 200 em 200 mm
- B — altura
- 337,5 mm
- C — saída de ar
- A − 50 mm
- D — entre furos, na vertical
- 254 mm
- E — profundidade
- 369,5 mm
- F — entre furos externos
- A − 30 mm
- G — entre furos internos
- A − 170 mm
- Esquema sem escala. A furação (D, F e G) foi medida no modelo 3D da Engenharia.
