Exaustor Centrífugo
Industrial

Exaustor centrífugo industrial, também chamado de ventilador centrífugo industrial, para sistemas de ventilação e exaustão com rede de dutos, captação localizada e tratamento de gases. É a opção de pressão da linha de exaustor industrial Tecnolatina, em aço carbono, aço inoxidável e polipropileno, selecionada de acordo com o seu processo.

500 a 60.000 m³/hvazão na linha TCI
até 300 mmCApressão estática
PP, aço carbono ou inoxtrês construções

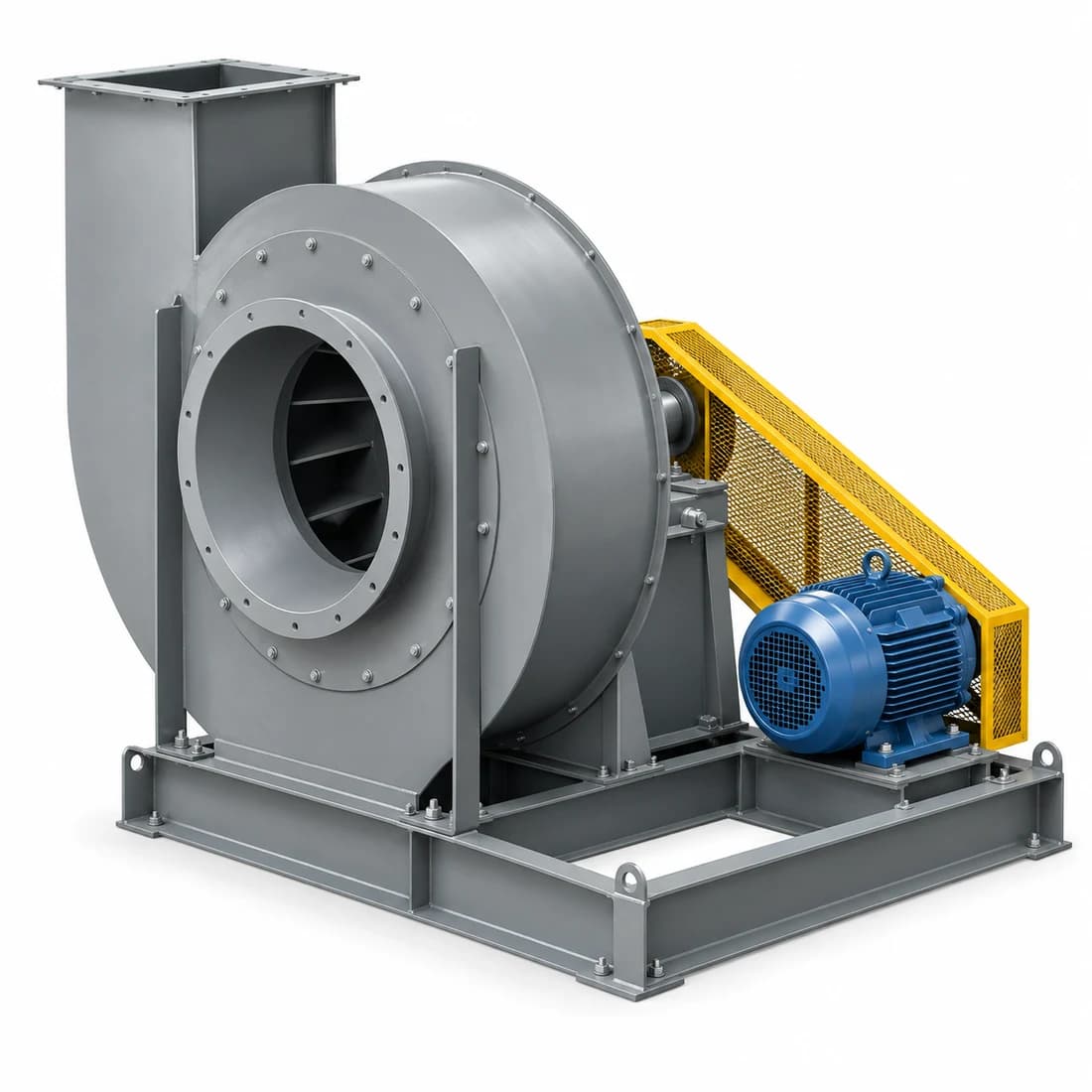

Render ilustrativo de exaustor centrífugo industrial com voluta metálica, motor azul e proteção amarela da transmissão
Soluções em
ventilação industrial
Seleção orientada
pela engenharia.
Render ilustrativo. Configuração final conforme projeto.

Configurações da Linha TCI

No exaustor centrífugo, o ar entra pelo centro do rotor e sai pela voluta, ganhando pressão no caminho. Por isso ele vence dutos, captores, filtros e lavadores de gases. A linha TCI tem três construções; muda o material, conforme o ar transportado.

Rotor

Recebe o ar pelo centro e o lança para a periferia. O formato das pás, como as radiais, influencia a curva de operação e a tolerância a particulados.

Voluta

Carcaça em espiral que recolhe o ar do rotor, converte parte da velocidade em pressão e o conduz até a boca de descarga.

Acionamento

Direto, com o rotor no eixo do motor, ou por transmissão com polias e correias, conforme rotação, temperatura e manutenção.

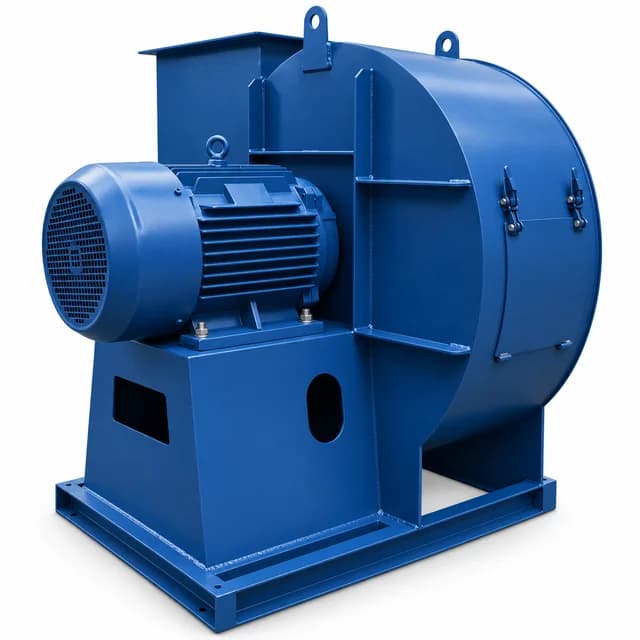

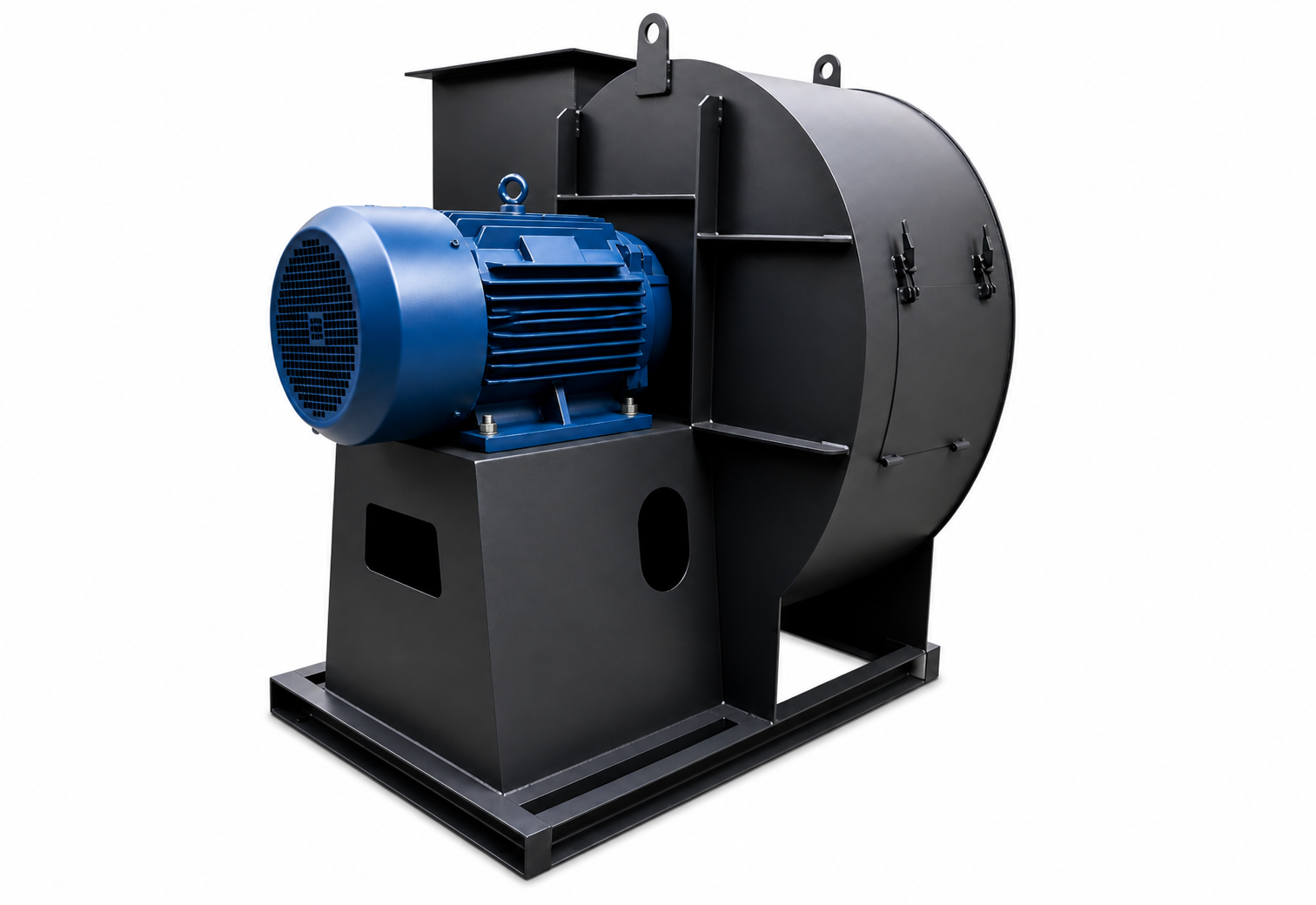

Exaustor centrífugo industrial TCI-AC em aço carbono (render ilustrativo)

TCI-AC

Aço carbono

Construção em aço carbono para aplicações de ventilação e exaustão industrial.

  • Vazão500 a 60.000 m³/h
  • Pressãoaté 300 mmCA
  • Temperatura−30 °C a +80 °C
Consultar modelo

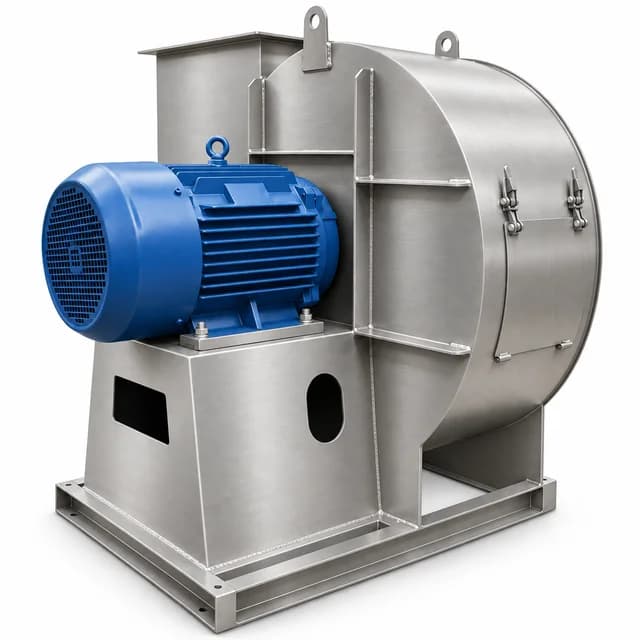

Exaustor centrífugo industrial TCI-AI em aço inoxidável (render ilustrativo)

TCI-AI

Aço inoxidável

Construção em inox para processos que demandam esse material.

  • Vazão500 a 60.000 m³/h
  • Pressãoaté 300 mmCA
  • Temperatura−30 °C a +80 °C
Consultar modelo

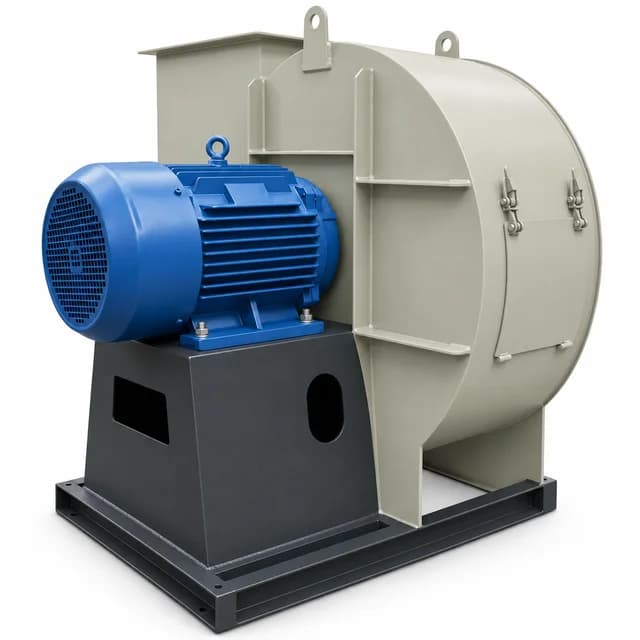

Exaustor centrífugo industrial TCI-PP em polipropileno (render ilustrativo)

TCI-PP

Polipropileno

Construção em polipropileno para avaliação em processos com gases e vapores agressivos.

  • Vazão500 a 40.000 m³/h
  • Pressãoaté 200 mmCA
  • Temperatura−10 °C a +60 °C
Consultar modelo

Exaustor Centrífugo Limit Load

Limit Load é o rotor de pás curvadas para trás. A linha TCI sai com rotor Limit Load, selecionado conforme a vazão, a pressão e o ar transportado. Para ar com muito pó ou material abrasivo, a engenharia avalia o rotor de pás radiais.

Pás curvadas para trás

Trabalham com boa eficiência em ar limpo ou pouco carregado: exaustão e ventilação industrial ou comercial, estufas e secadoras.

Potência autolimitante

Daí o nome Limit Load: a potência absorvida chega a um máximo e não continua subindo com a vazão, o que ajuda a proteger o motor contra sobrecarga.

Rotor de reposição

Também fornecemos o rotor Limit Load avulso. Informe o diâmetro, o furo do cubo e o sentido de rotação, ou o modelo do equipamento.

Solicitar exaustor ou rotor Limit Load

Qual exaustor centrífugo escolher?

Encontre a sua situação. A engenharia confirma o material com a composição, a concentração e a temperatura do ar.

SituaçãoConstruçãoPor quê
Gases e vapores ácidos ou corrosivos, galvanoplastia, ETETCI-PPPolipropileno, avaliado conforme composição e concentração; −10 °C a +60 °C.
Ar industrial em geral: fumos, poeira, calor de processoTCI-ACAço carbono com epóxi industrial; −30 °C a +80 °C.
Alimentos, farmacêutica ou ambiente corrosivo que exige inoxTCI-AIInox 304/316, avaliado conforme o fluido; −30 °C a +80 °C.
Ar limpo, grande volume, sem dutos longosExaustor axialPara grandes volumes com pouca resistência, o axial é mais simples. Veja axial ou centrífugo.

Características Técnicas

CaracterísticaTCI-ACTCI-AITCI-PP
MaterialAço carbonoInox 304/316Polipropileno
Vazão500 a 60.000 m³/h500 a 60.000 m³/h500 a 40.000 m³/h
Pressão estáticaAté 300 mmCAAté 300 mmCAAté 200 mmCA
Temperatura−30 °C a +80 °C−30 °C a +80 °C−10 °C a +60 °C
AcionamentoDireto ou transmissãoDireto ou transmissãoDireto ou transmissão
Rolamentos100.000+ horas100.000+ horas100.000+ horas
BalanceamentoEstático e dinâmicoEstático e dinâmicoEstático e dinâmico
PinturaEpóxi industrialNatural polidoNatural (PP cinza)
MotorWEG W22 IR3 IP55WEG W22 IR3 IP55WEG W22 IR3 IP55

Faixas da linha conforme configuração. Curvas, dimensões e dados elétricos da configuração de interesse: sob consulta à engenharia.

Dados para dimensionar

  • Vazão de ar requerida ou, em captação localizada, os pontos de captação e suas dimensões.
  • Perda de carga da instalação: traçado e diâmetro dos dutos, curvas, captores, filtros, lavadores e demais componentes.
  • Composição do ar transportado: gases, vapores, névoas, poeiras ou fibras, com as concentrações conhecidas.
  • Temperatura e umidade do ar, inclusive nas condições de pico do processo.
  • Regime de operação, contínuo ou intermitente, e necessidade de controle de vazão.
  • Local de instalação: área interna ou externa, espaço disponível, posição da descarga e acesso para manutenção.
  • Alimentação elétrica disponível no local.

Aplicações do exaustor centrífugo industrial

Galvanoplastia e tratamento de superfícies

Exaustão de névoas ácidas e alcalinas sobre tanques de banho. Os exaustores centrífugos em polipropileno (TCI-PP) costumam ser avaliados, muitas vezes integrados a lavadores de gases, sempre mediante análise de compatibilidade química.

Indústria química e petroquímica

Exaustão de vapores ácidos, alcalinos e solventes em reatores, tanques e áreas de processo. A escolha entre TCI-PP e TCI-AI depende da composição, da concentração e da temperatura dos gases.

Alimentos e bebidas

Remoção de vapor, calor e odores em áreas de cocção e processamento. O TCI-AI, em aço inoxidável, é avaliado quando o processo exige esse material.

Cabines de pintura

Exaustão do ar com névoa de tinta e solventes, normalmente após a filtragem da cabine. A seleção considera a perda de carga dos filtros, a presença de solventes e os requisitos de segurança do local de instalação.

Captação localizada

Coifas, captores e braços de aspiração junto à fonte de fumos, poeiras ou vapores dependem de um exaustor capaz de vencer a resistência da rede de dutos. O exaustor centrífugo industrial é o equipamento usual nesse tipo de sistema.

Exaustão e captação

Lavadores de gases

O exaustor centrífugo movimenta o ar através do lavador, cuja perda de carga entra no dimensionamento. A Tecnolatina também oferece lavadores de gases, o que permite avaliar o conjunto de forma integrada.

Lavadores de gases

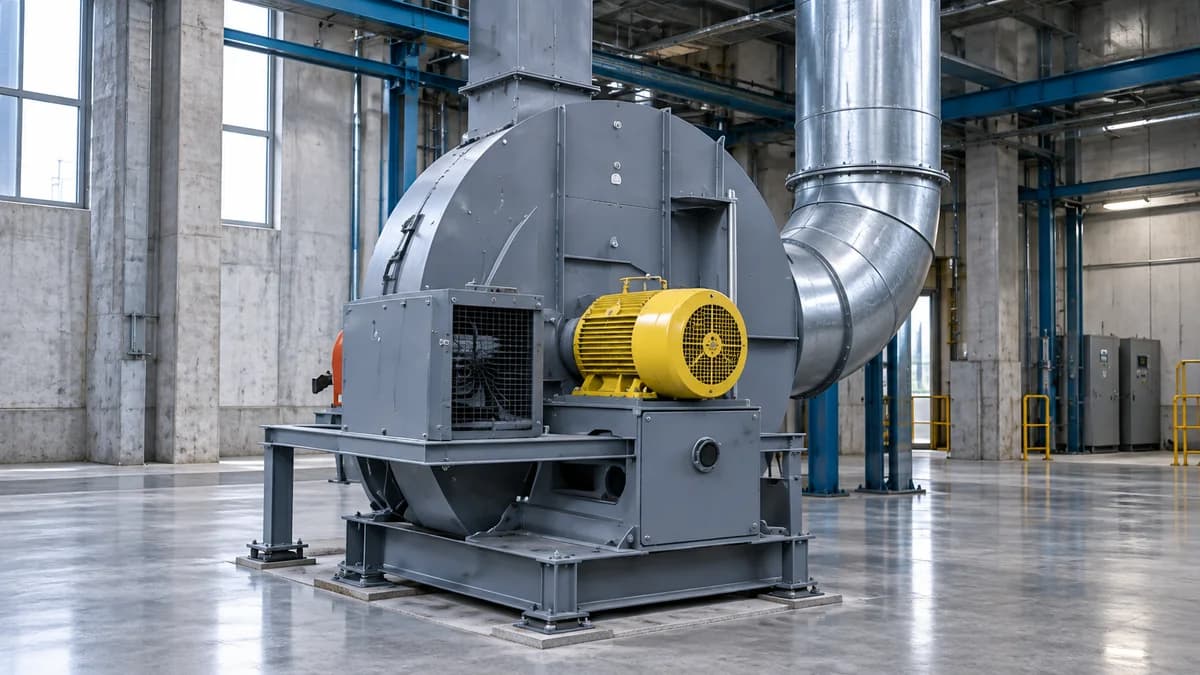

Exaustores centrífugos em operação

Fotos de obras e montagens da Tecnolatina.

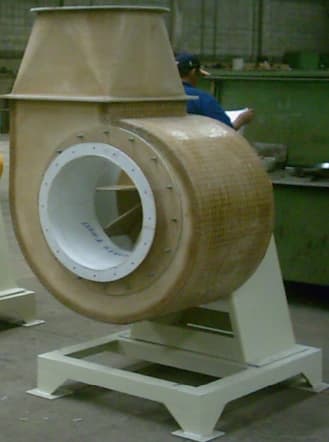

  • Exaustor de carcaça clara sobre base metálica, fotografado na área de montagem
    Conjunto centrífugo em montagem

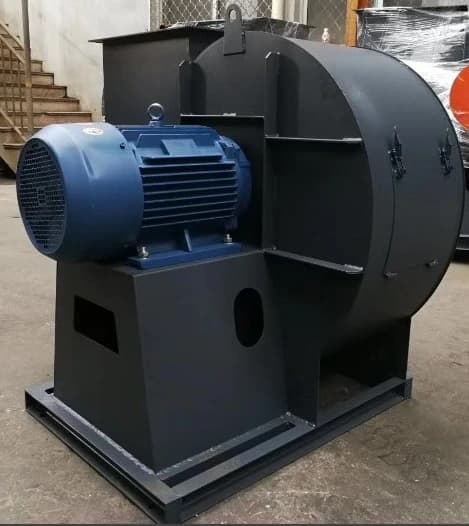

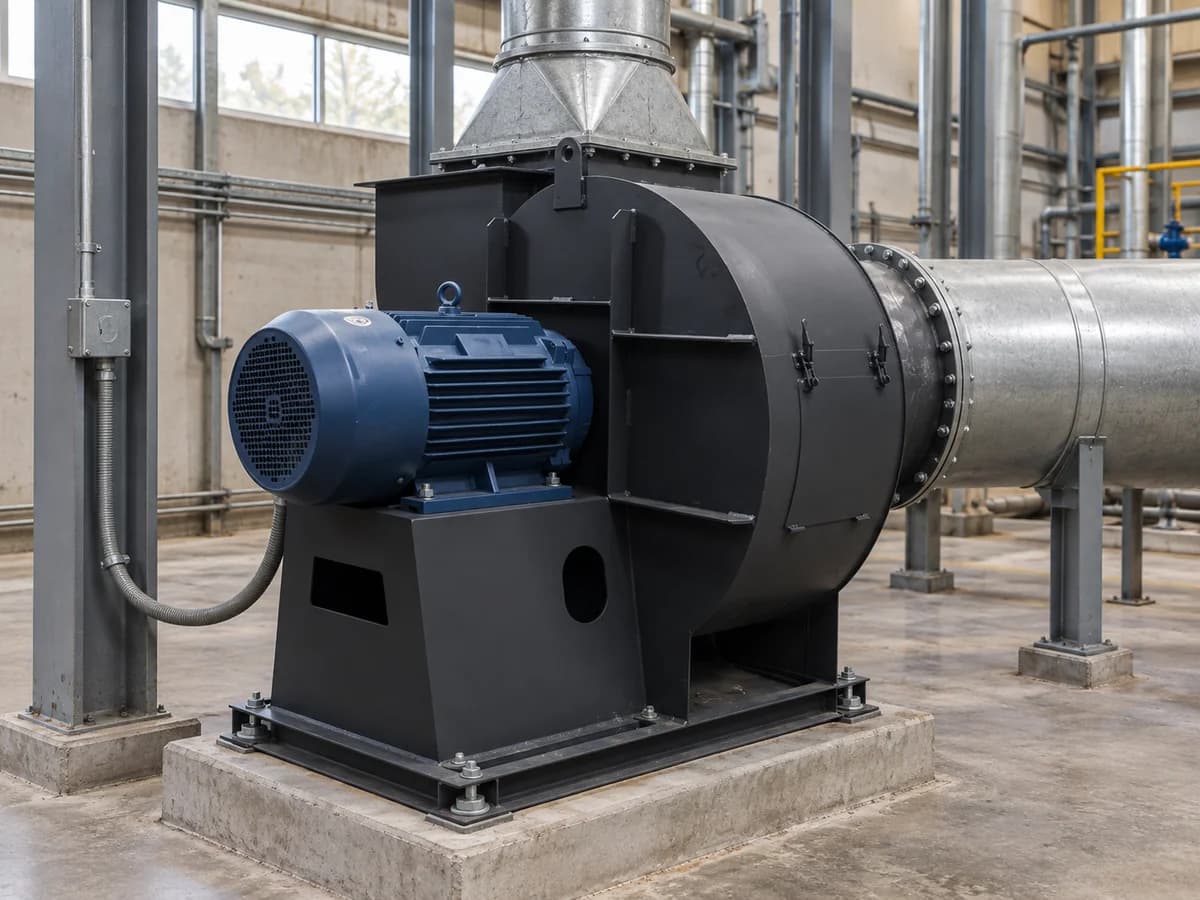

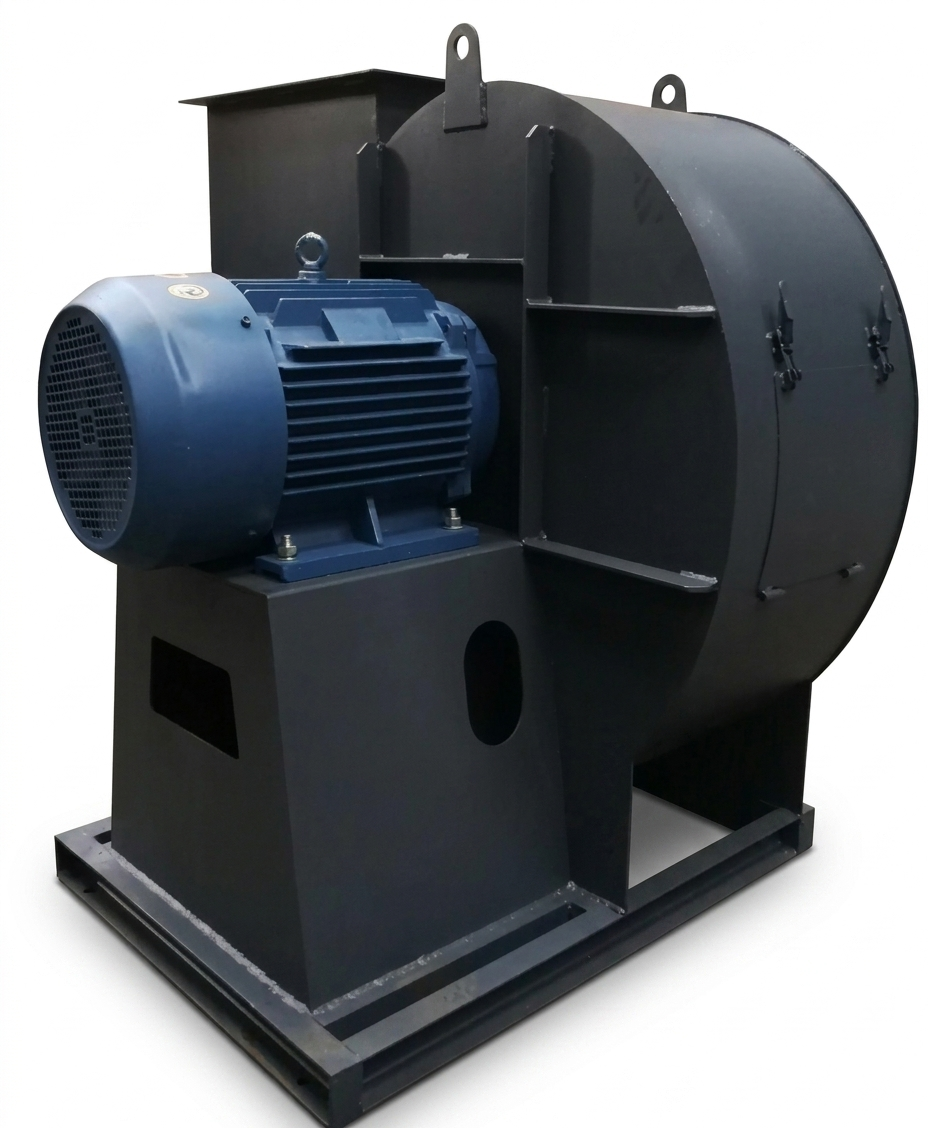

  • Exaustor de carcaça preta com motor azul instalado em suporte lateral
    Exaustor com acionamento direto

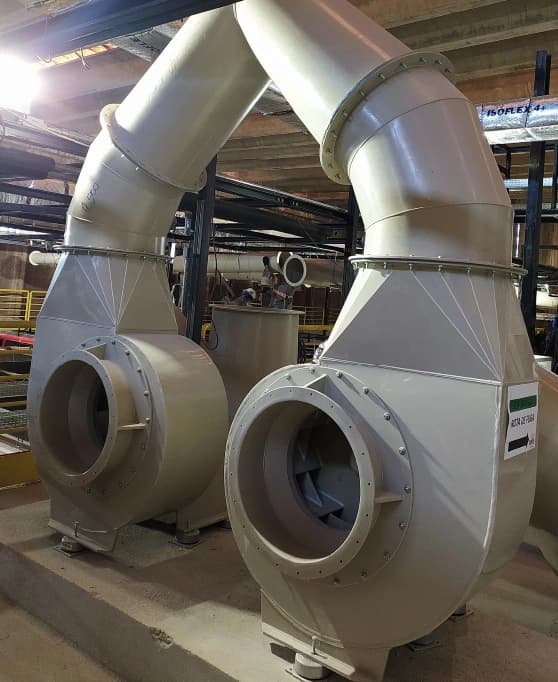

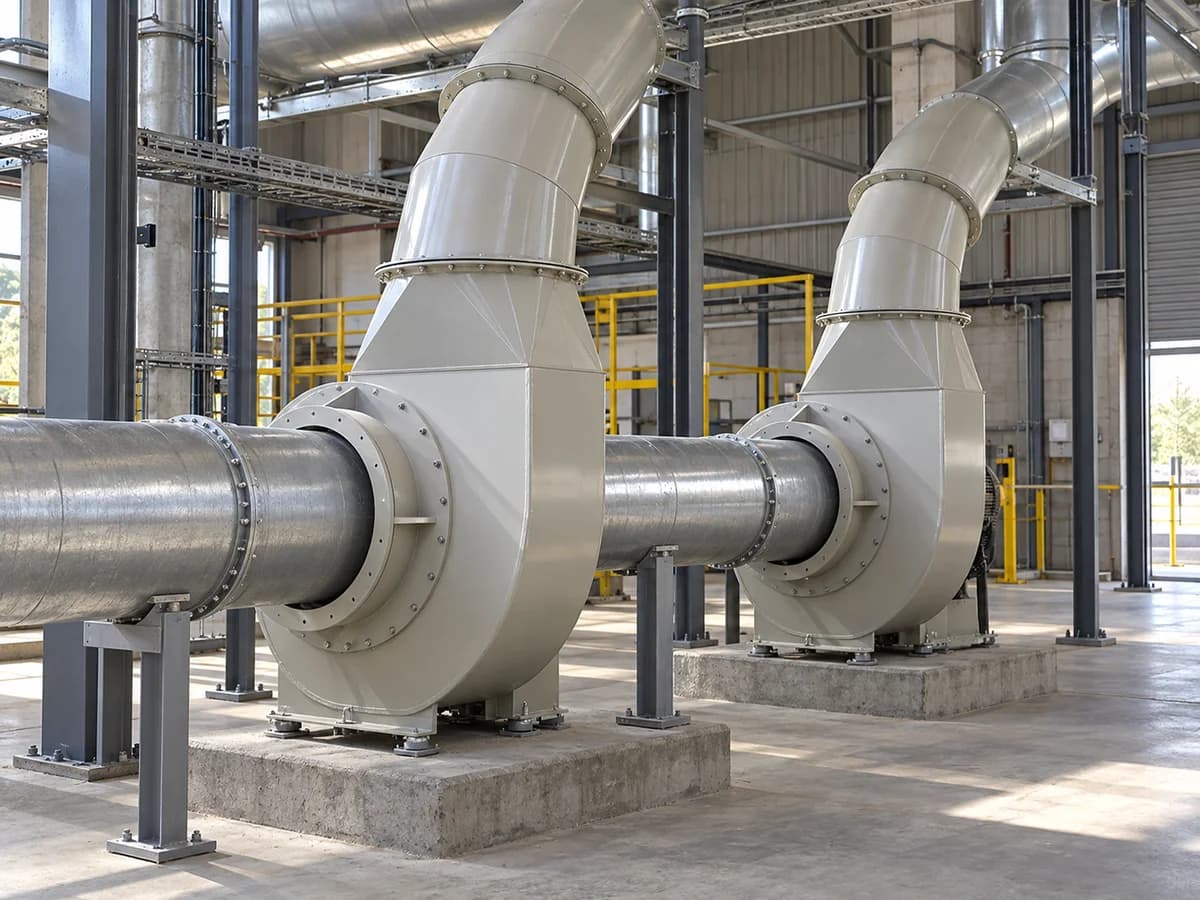

  • Dois exaustores centrífugos lado a lado conectados a dutos superiores
    Exaustores conectados aos dutos

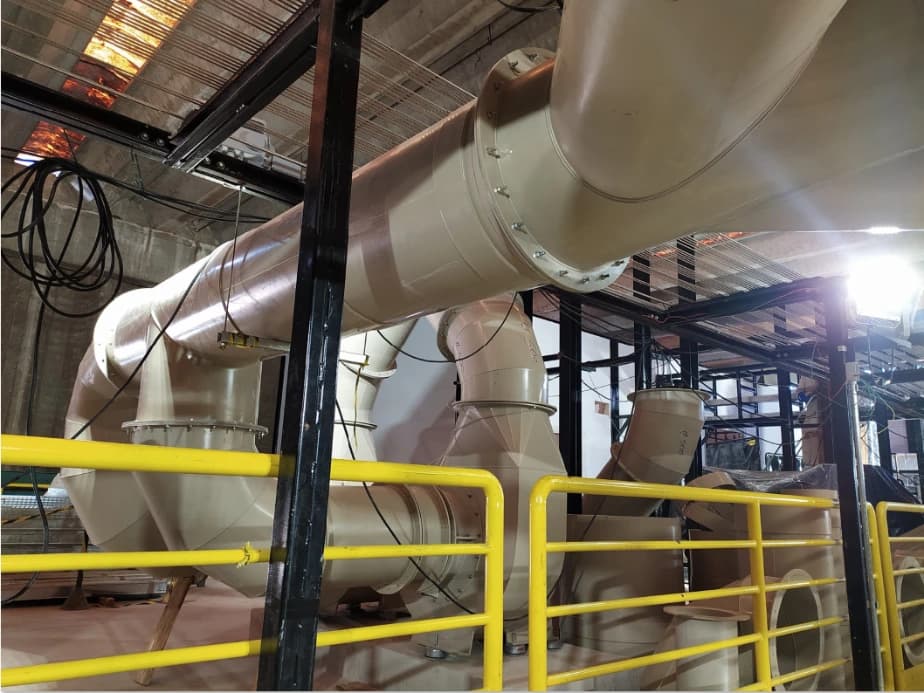

  • Conjunto de exaustores e dutos em plataforma com guarda-corpo amarelo
    Sistema de exaustão em plataforma

Perguntas frequentes

O que é um exaustor centrífugo?

É um equipamento que aspira o ar pelo centro do rotor e o descarrega pela periferia, conduzido por uma carcaça em espiral chamada voluta. Essa construção permite gerar pressão para vencer a resistência de dutos, captores, filtros e lavadores de gases, o que torna o exaustor centrífugo industrial adequado a sistemas de exaustão de processos.

Qual a diferença entre exaustor centrífugo e exaustor axial?

No exaustor axial, o ar atravessa o rotor paralelamente ao eixo, o que favorece grandes volumes de ar com baixa resistência, como na renovação de ar de galpões. No exaustor centrífugo, o ar muda de direção ao passar pelo rotor e pela voluta, o que permite vencer perdas de carga maiores, como em redes de dutos com captores e sistemas de tratamento. A escolha depende do ponto de operação da instalação.

Exaustor centrífugo e ventilador centrífugo industrial são a mesma coisa?

Construtivamente, sim: os dois nomes descrevem o mesmo tipo de máquina, com rotor e voluta. “Exaustor” costuma ser usado quando o equipamento aspira o ar de um processo ou ambiente; “ventilador”, quando ele insufla ou movimenta ar de forma geral. A seleção técnica segue os mesmos critérios de vazão, pressão, temperatura e material.

O que é um exaustor Limit Load?

É o exaustor centrífugo com rotor de pás curvadas para trás. O nome vem da curva de potência: a potência absorvida chega a um máximo e não continua subindo com a vazão, o que ajuda a proteger o motor contra sobrecarga. A linha TCI sai com rotor Limit Load, e a Tecnolatina também fornece o rotor avulso para reposição.

Quais são os tipos de ventiladores centrífugos?

Os ventiladores e exaustores centrífugos se diferenciam principalmente pelo rotor. Com pás inclinadas para trás (Limit Load), o rotor trabalha com boa eficiência em ar limpo ou pouco carregado. Com pás radiais, tolera melhor particulados e material abrasivo. Com pás curvadas para frente, como no ventilador Sirocco, o conjunto é compacto e indicado para integração em equipamentos. A linha TCI é selecionada conforme o processo.

Qual é a diferença entre os três modelos de exaustor centrífugo TCI?

A diferença apresentada nesta página é o material de construção: polipropileno no TCI-PP, aço carbono no TCI-AC e aço inoxidável no TCI-AI. O material, sozinho, não determina a vazão, a pressão ou a potência do conjunto.

Como escolher o material adequado?

Informe a composição e a temperatura do fluido, a presença de partículas ou vapores e as condições de operação. A engenharia deve avaliar a compatibilidade do material; polipropileno e inox não são soluções universais para qualquer agente químico.

Quais dados são necessários para dimensionar o exaustor centrífugo?

Vazão requerida, pressão ou perdas de carga da instalação, características do fluido, temperatura e regime de operação. Um desenho com os dutos e as interfaces disponíveis também ajuda a definir o ponto de operação e a configuração.

Onde consultar curvas e dimensões?

A tabela apresenta as faixas e características da linha. Solicite à engenharia as curvas de desempenho, dimensões e dados elétricos da configuração de interesse para verificar o ponto de operação do seu projeto.

O exaustor centrífugo pode trabalhar com lavador de gases?

Sim. É uma combinação comum em processos com gases e vapores. O exaustor precisa ser selecionado considerando a perda de carga do lavador e dos dutos, e o material deve ser compatível com o ar transportado; em muitos casos, o polipropileno é avaliado. A engenharia analisa o conjunto para definir o ponto de operação.

Engenharia para especificar o seu exaustor centrífugo

Envie a vazão, a perda de carga ou o traçado dos dutos, o que o ar transporta e a temperatura. A engenharia define o ponto de operação, o material e o acionamento.

Também fornecemos lavadores de gases e tanques de polipropileno, para avaliar o sistema completo. Veja todos os tipos de exaustor industrial.
