Proteção térmica para câmaras frigoríficas
Porta rápida e cortinas de ar trabalhando juntas no acesso da sua câmara.
Conheça a aplicação integrada de cortinas verticais Tecnolatina com porta rápida isolada Sebras. O estudo técnico avaliou o consumo por ciclo, a recuperação térmica e diferentes ajustes de funcionamento do conjunto.
- Menor consumono ciclo comparado
- Resposta térmicaobservada no ensaio
- Acionamentocoordenado com a porta
O DESAFIO
O desafio das aberturas
A abertura da porta permite a troca de ar entre os ambientes. No estudo, aberturas de 10 segundos elevaram a temperatura e a umidade internas.
Na sequência sem cortinas, as repetições vieram acompanhadas de mais gelo no evaporador, maior consumo e recuperação mais lenta.
O acesso e a rotina de abertura fazem parte da avaliação térmica.
Deslize para ver as três imagens

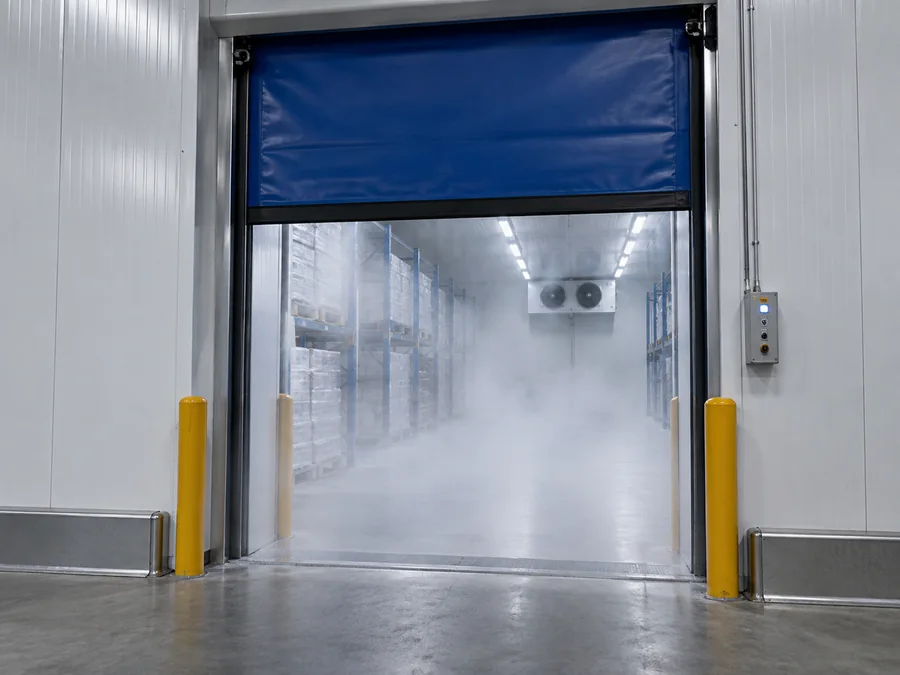

Troca de ar no acesso
A abertura permite a troca de ar entre os ambientes.

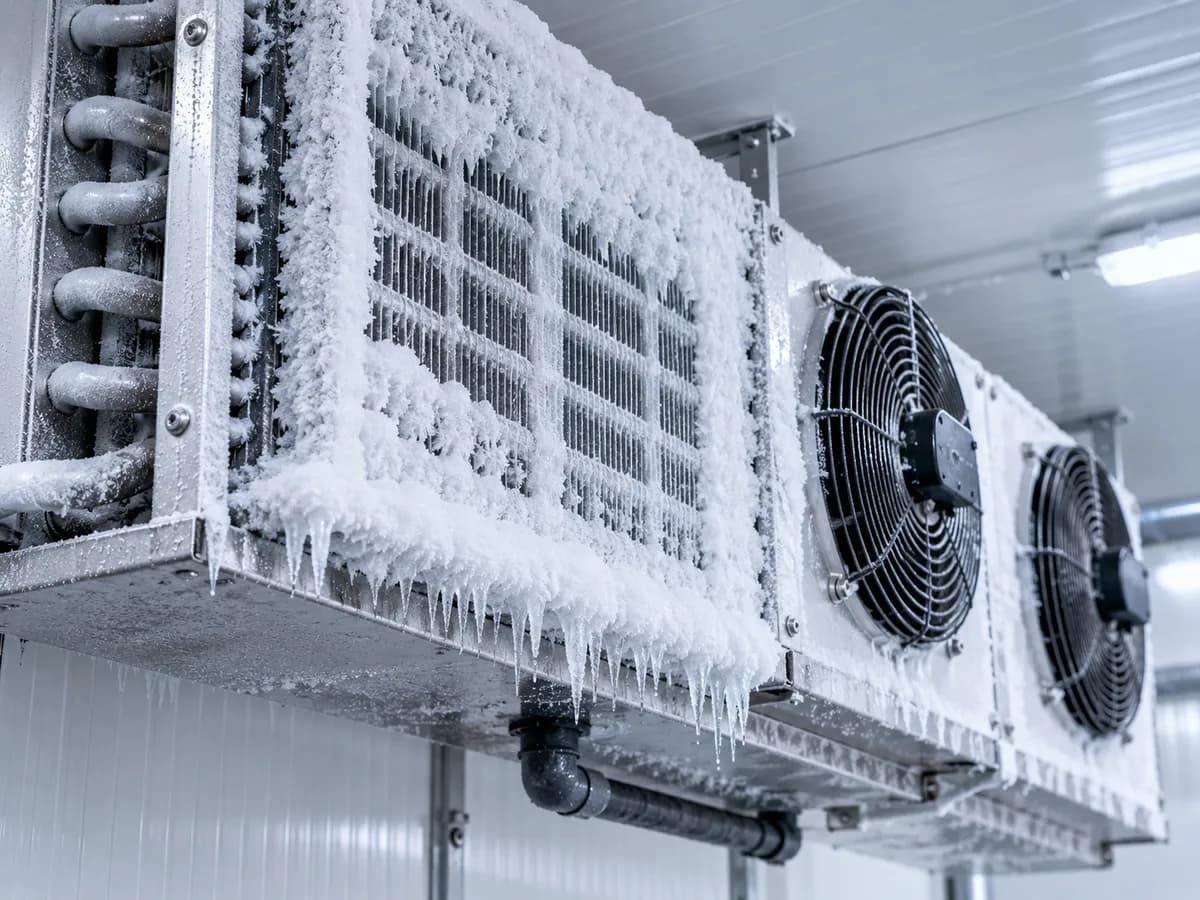

Gelo no evaporador
Na sequência sem cortinas, houve formação progressiva de gelo.

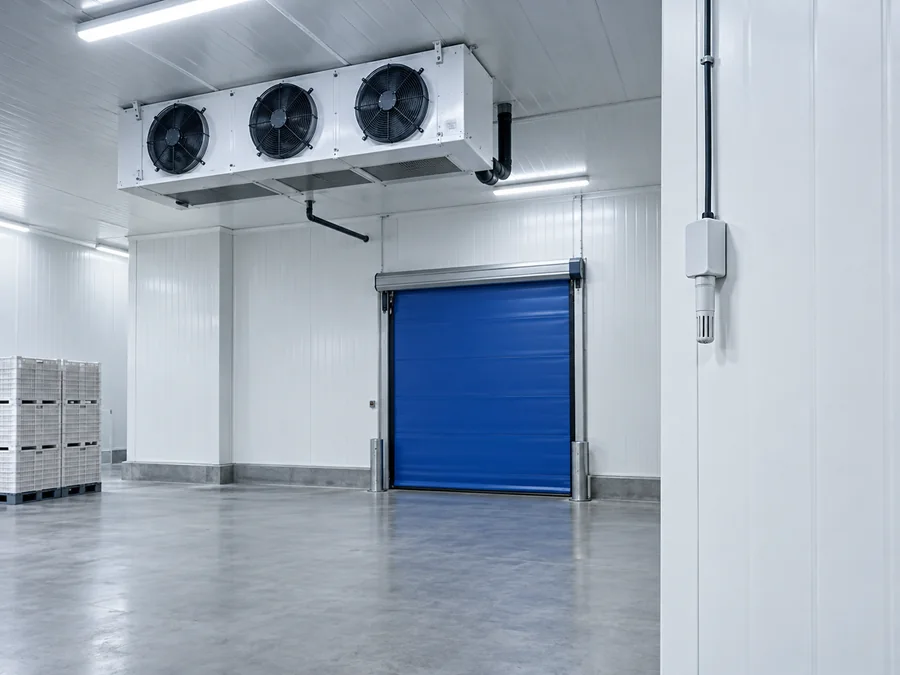

Recuperação após o fechamento
No ensaio sem cortinas, o tempo de recuperação aumentou nas repetições.
Imagens ilustrativas; não retratam a instalação nem os registros do ensaio.
Como funciona a solução

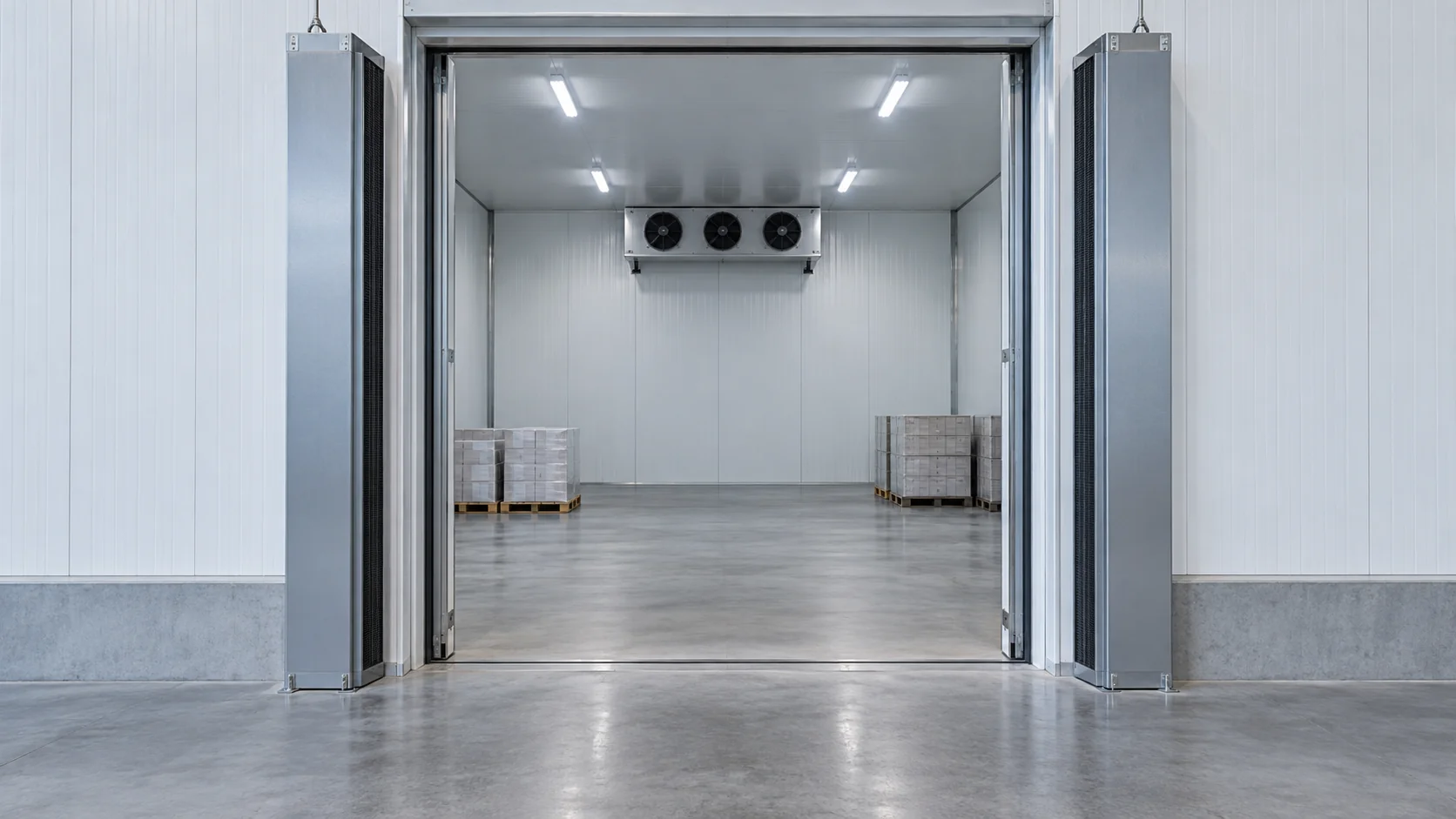

Duas cortinas de ar verticais Tecnolatina, com ajuste independente de velocidade, instaladas nas laterais da porta rápida isolada Sebras, com acionamento sincronizado.
Conheça os equipamentos envolvidosSequência de funcionamento (utilizada no estudo)
1. Cortinas acionadas2 segundos antes da abertura 2. Abertura da porta10 segundos porta aberta 3. Passagemde pessoas e mercadorias 4. Fechamento da porta 5. Término do acionamento3 segundos após o fechamento
Resultados do estudo com a Sebras
Comparação de consumo e recuperação térmica entre configurações, em uma câmara com operação nominal a −20 °C.
- 1,200Sem cortina (referência TC)
- −66% 0,406Sistema dual assimétrico (C5)
Até 66% de reduçãocalculada no consumo por ciclo avaliado*
12 e 14 minutosde recuperação térmica nas duas observações C5
Menor perturbaçãode temperatura e umidade na região inferior monitorada, na orientação E1
*Melhor resultado exploratório C5: consumo medido do compressor somado à energia estimada das cortinas por ciclo. Resultado específico da instalação ensaiada; não é economia garantida nem redução da conta total.
Fonte: Memorial técnico Sebras, v1.0, seção 7.1, p. 15.
Entenda as condições do estudo
- Comparação entre a referência TC sem cortina e o consumo medido do compressor somado à energia estimada das duas cortinas no ciclo C5. Resultado de uma única instalação, com duas observações C5, uma por orientação. Não representa economia garantida nem redução da conta total de energia da câmara.
- O total comparado não representa toda a instalação frigorífica: a referência considera o compressor, e o C5 soma o compressor à energia das cortinas durante os 15 segundos de acionamento por ciclo.
- Ensaios realizados em 04 e 05/09/2026.
- Uma câmara frigorífica, com abertura de 2,30 × 2,80 m.
- Antecâmara fechada, com temperatura de 12–16 °C e umidade relativa de 53–67%, segundo a descrição geral dos ensaios.
- Condição nominal de operação da câmara de −20 °C; durante os ensaios, a descrição geral registra −15 a −17 °C.
- No anexo, as médias internas de partida dos dois ensaios C5 foram de aproximadamente −14,50 °C e −14,60 °C, medidas pelos sensores daquela análise.
- Resistências de aquecimento da porta desconectadas durante os testes, para isolar o efeito das cortinas. Isso não é recomendação para desligá-las na operação.
- Configuração C5 com duas observações exploratórias, uma por orientação; referência TC sem cortina com duas repetições.
- O protocolo aguardava a recuperação entre ciclos. A energia do compressor veio de leituras acumuladas manuais; a das cortinas foi calculada para 15 segundos de funcionamento.
- Nos registros C5, a recuperação completa ocorreu em aproximadamente 12 e 14 minutos. São observações do ensaio, não prazo garantido.
- Quantidade limitada de ciclos e possível influência do estado do evaporador. Os resultados não se estendem diretamente a outras instalações.
Por que a engenharia faz diferença?
No estudo, a posição das descargas e o ajuste das velocidades influenciaram a resposta térmica na região inferior do acesso.

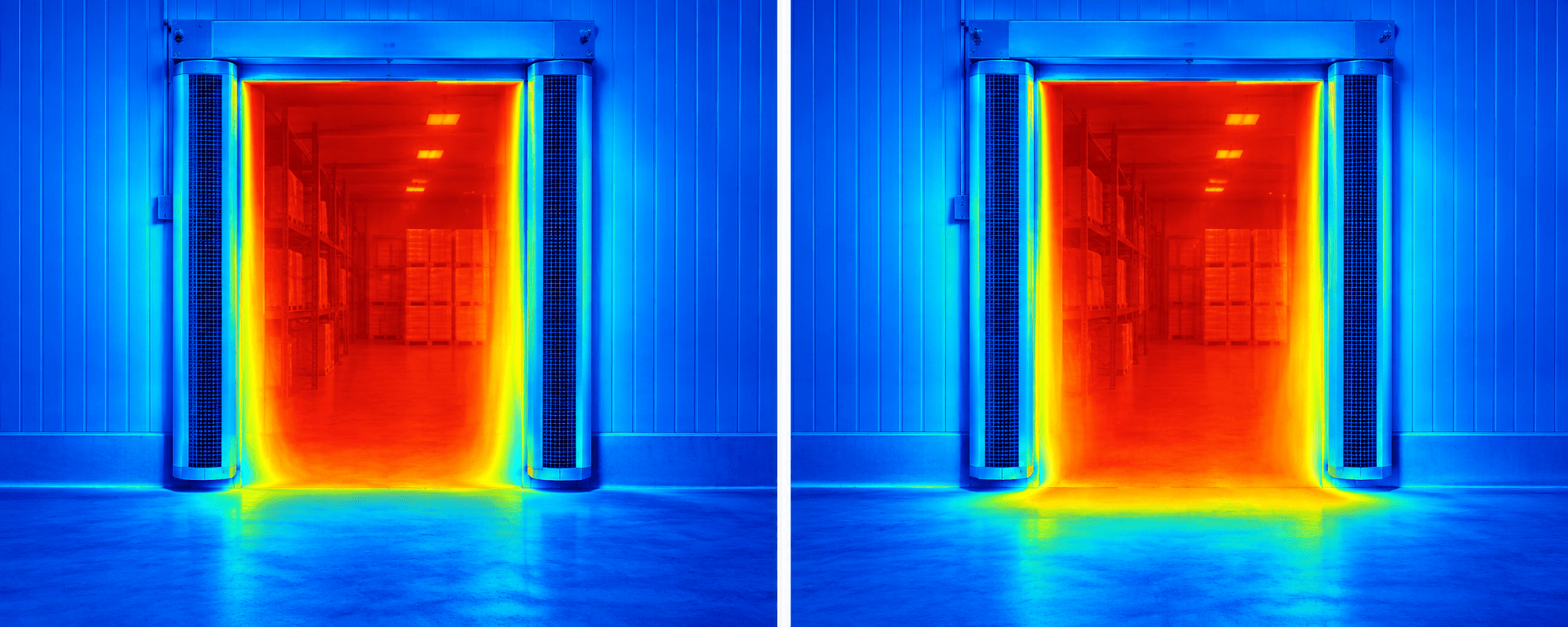

Ilustração conceitual, sem temperaturas medidas. Não é termografia, simulação CFD ou registro dos ensaios.
Com o mesmo consumo do compressor, E1 apresentou menor perturbação térmica e de umidade na região inferior monitorada: maior velocidade na descarga próxima à porta.
Engenharia para o seu acessoGeometria, velocidades e operação avaliadas em conjunto.
Uma observação por orientação; são necessárias repetições antes de definir a configuração ótima. Fonte: memorial técnico Sebras, anexo, seções 10.2–10.16.
O CONJUNTO

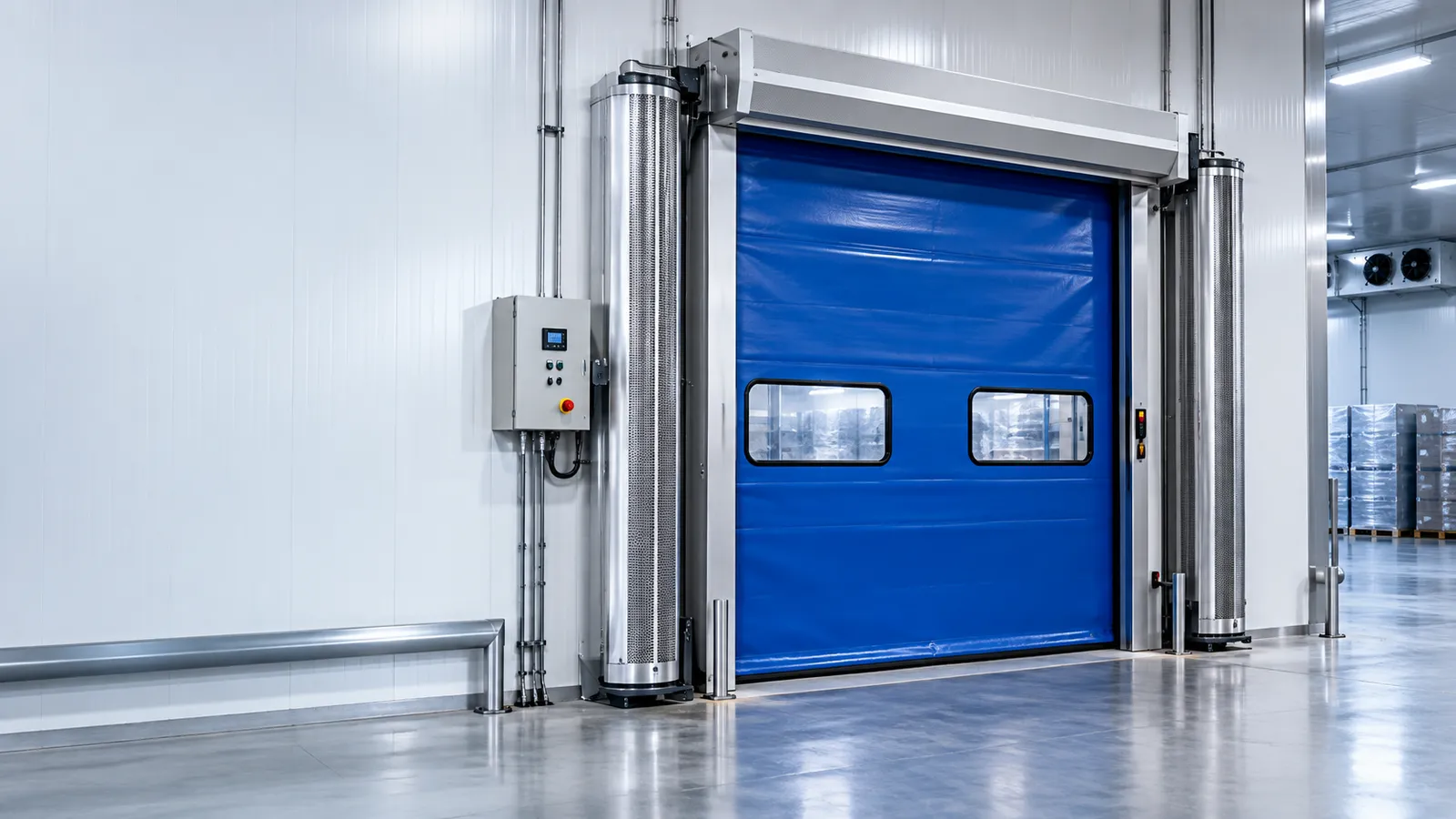

Porta rápida, cortinas de ar e acionamento sincronizado
O conjunto ensaiado combinou uma porta rápida isolada, duas cortinas de ar verticais Tecnolatina instaladas nas laterais da abertura, com descargas enfrentadas, e dois inversores de frequência, um por lado, para ajuste independente.
Porta rápida isolada
Abertura de 2,30 × 2,80 m, lona com isolamento elastomérico de 19 mm.
Duas cortinas verticais
Colunas nas laterais, com as descargas de ar voltadas uma para a outra na abertura.
Acionamento sincronizado
Dois inversores, um por lado, com acionamento coordenado com a abertura da porta.
Sequência utilizada no ensaio
- 01Antes da abertura
Cortinas acionadas 2 segundos antes.
- 02Durante a abertura
Porta aberta durante 10 segundos, com cortinas funcionando.
- 03Após o fechamento
Cortinas mantidas ligadas por mais 3 segundos.
Sequência do ensaio: 15 segundos de acionamento das cortinas por ciclo. A parametrização de cada instalação exige avaliação.
PERGUNTAS FREQUENTES
Dúvidas sobre a aplicação frigorífica
A cortina de ar substitui a porta da câmara?
O estudo avaliou cortinas de ar trabalhando com uma porta rápida isolada. Não avaliou a substituição da porta pela cortina.
A solução pode ser integrada a uma porta existente?
A possibilidade precisa ser avaliada conforme a porta, suas interfaces de comando e as características da instalação. Não existe confirmação de compatibilidade universal no estudo.
A redução de 66% vale para minha conta de energia?
Não. É uma redução calculada para o consumo por ciclo comparado no estudo, na configuração C5. O resultado não representa a conta total da câmara nem uma garantia para outras instalações.
O sistema elimina gelo e dispensa resistências ou degelo?
O estudo não comprova essas afirmações. As resistências da porta foram desligadas para os ensaios, mas o memorial informa que permanecem ligadas na operação normal. Alterações exigem avaliação técnica.
Qual é o prazo de retorno do investimento?
O estudo não informa o investimento instalado nem comprova um prazo de retorno. A avaliação depende da configuração proposta e dos dados da operação.
