Cortinas de ar industriais

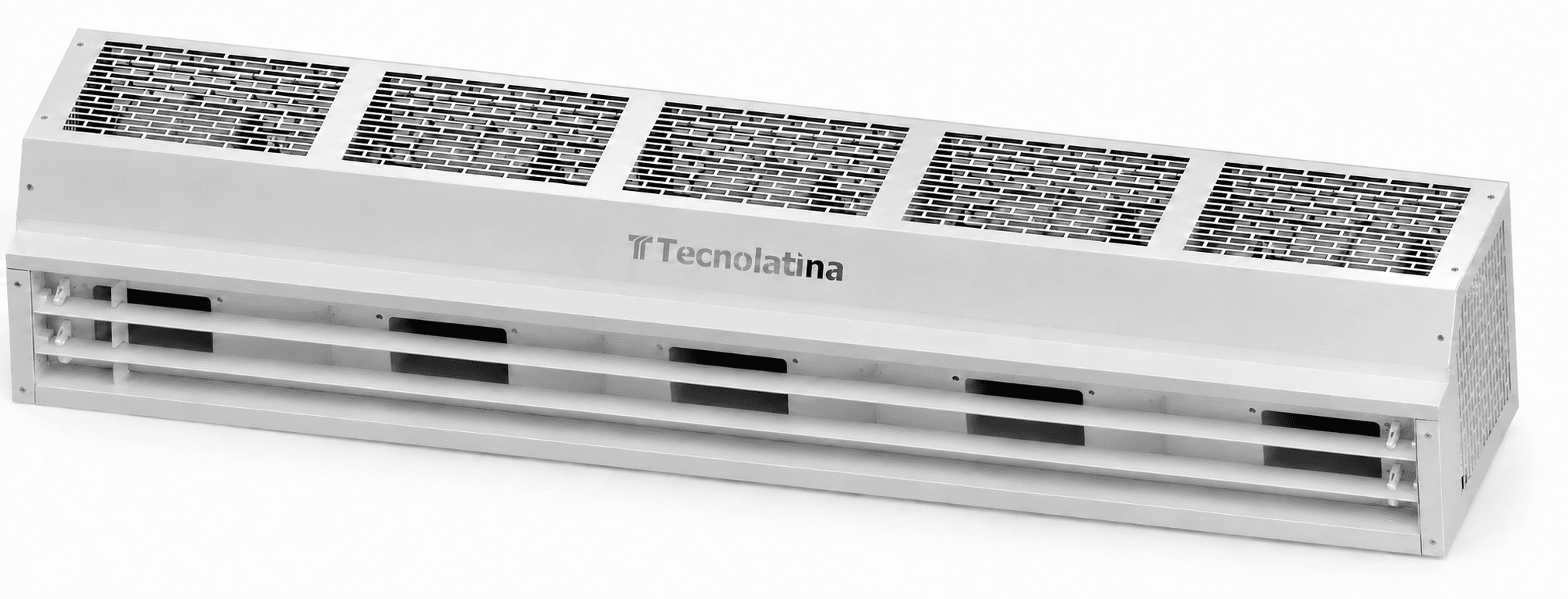

TI6000
Cortina de Ar Industrial
Uma barreira de ar para os acessos da sua operação.
A TI6000 é a cortina de ar industrial da Tecnolatina para portas de até 3,5 m de altura em indústrias alimentícias e farmacêuticas, docas e áreas climatizadas. Tem rotor siroco centrífugo com motor interno entre os rotores, velocidade do ar de 23 m/s e gabinete em aço galvanizado com pintura eletrostática branca ou em aço inox 304, para ambientes úmidos ou agressivos. Larguras de 1,0 a 3,0 m, de 20 em 20 cm.
↓ Baixar ficha técnica
- Aplicação
- Acessos industriais
- Larguras
- 1,0 a 3,0 m, de 20 em 20 cm
- Montagem
- Fixação em parede
- Altura de instalação
- Até 3,5 m
Benefícios que fazem a diferença
Controle térmico
Ajuda a limitar a troca de ar pelo vão entre ambientes com condições distintas.
Barreira contra insetos
O fluxo direcionado dificulta a passagem de insetos voadores quando dimensionado para o acesso.
Controle de poeira
Contribui para reduzir a entrada de partículas transportadas pelo ar na abertura.
Passagem livre
Mantém o acesso disponível para pessoas e cargas, sem criar um fechamento físico.

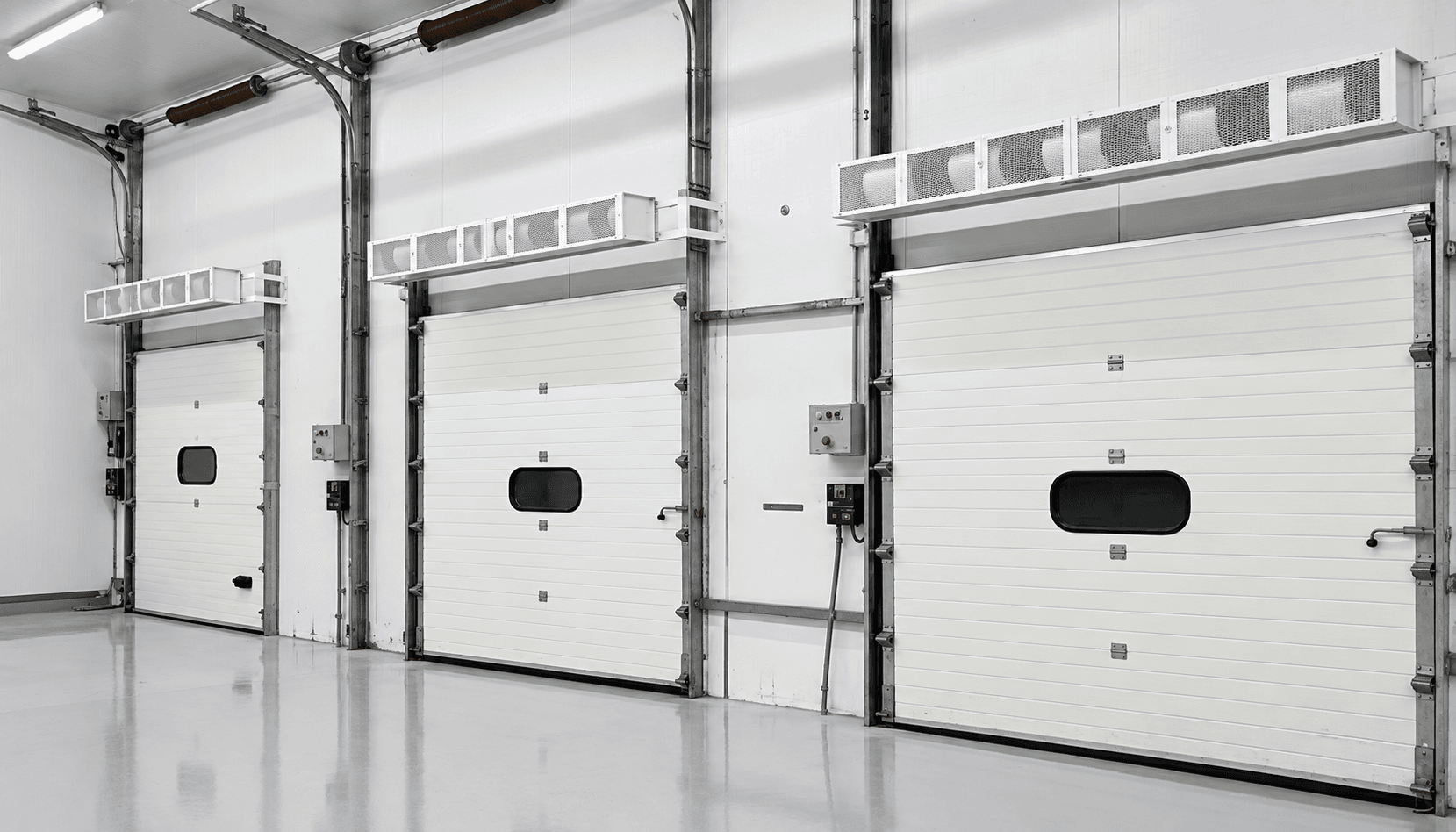

Instalações reais

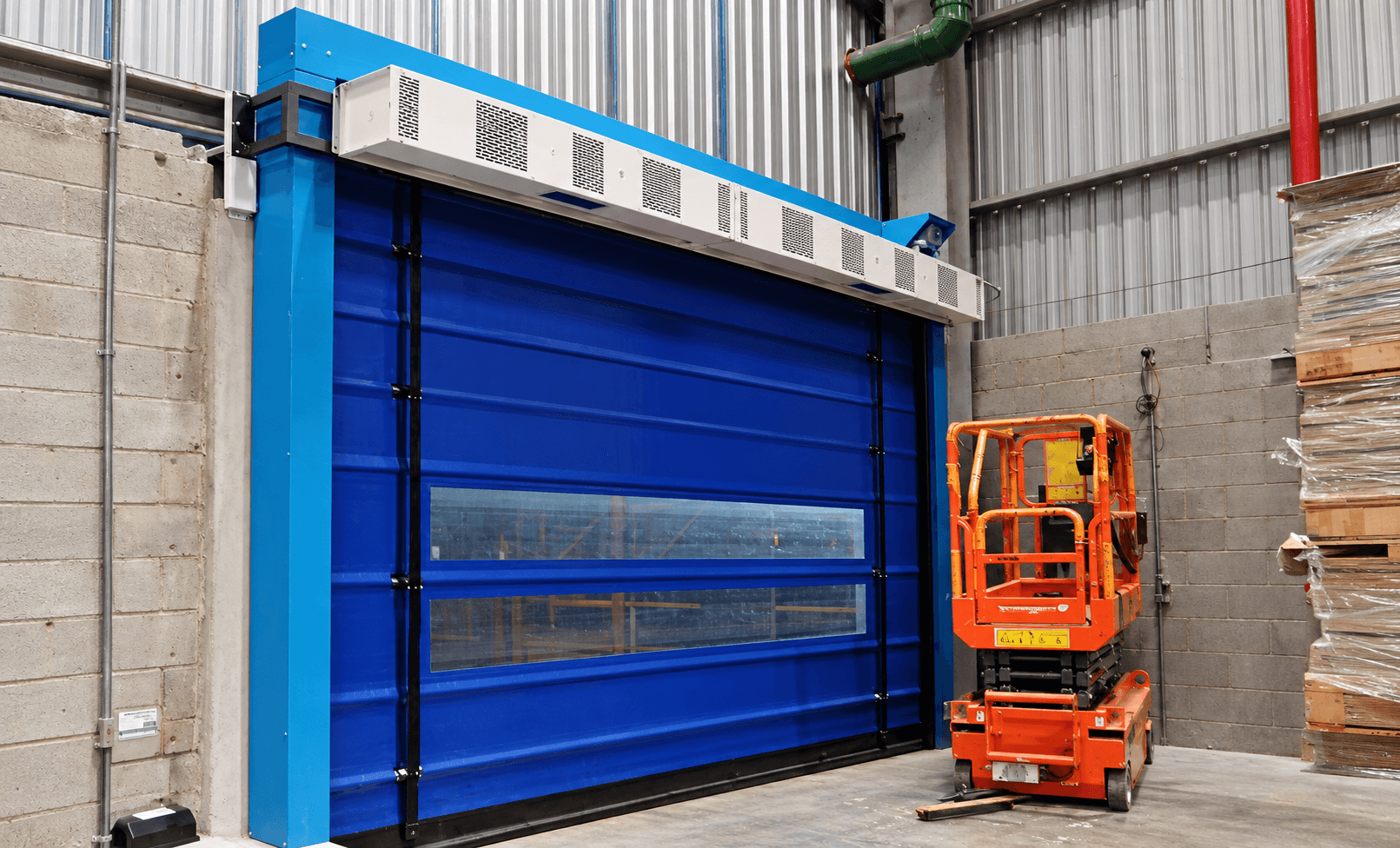

Porta rápida industrial
Montagem sobre a estrutura da porta. Foto tratada digitalmente.

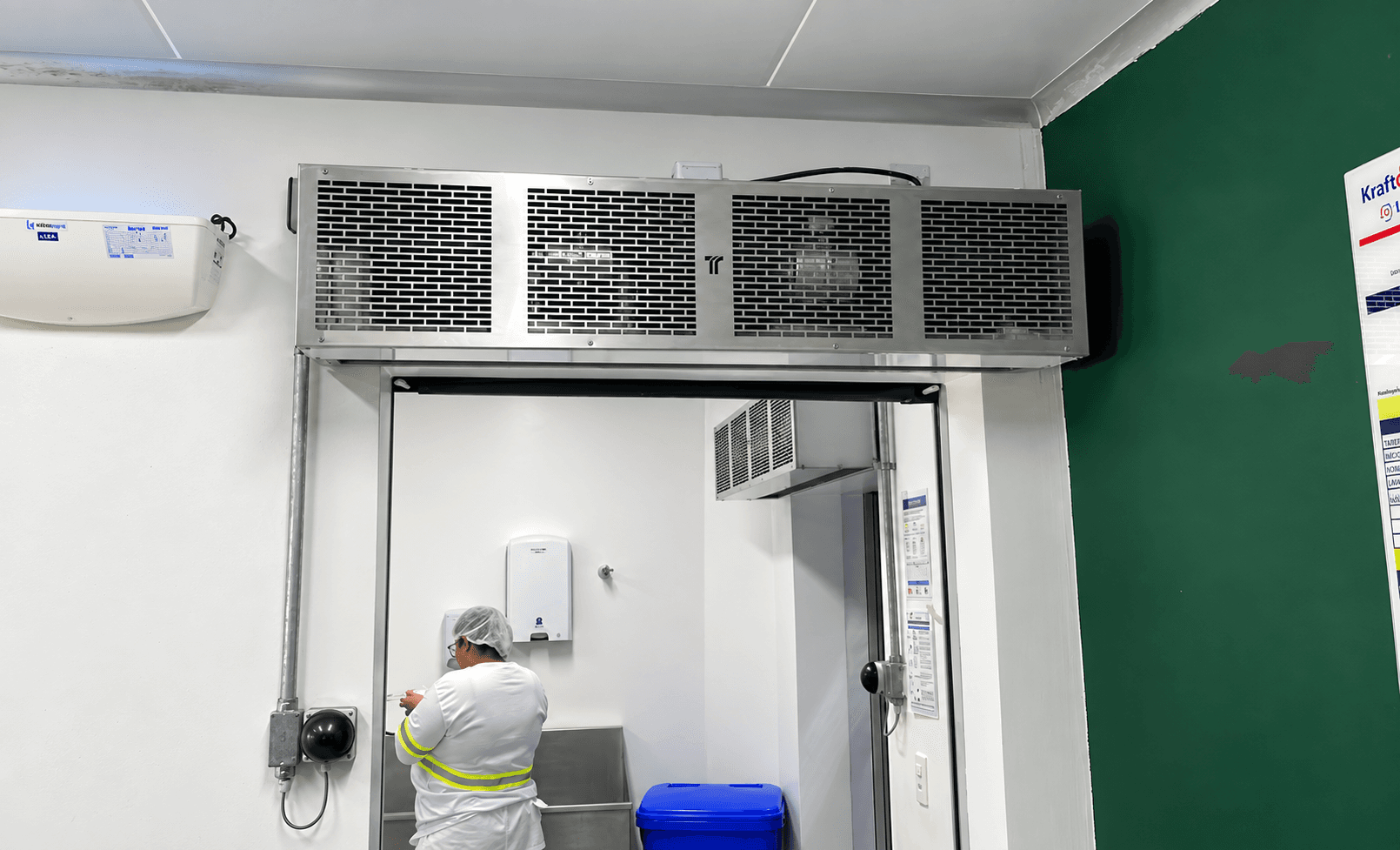

Acesso entre áreas internas
Equipamentos instalados nas passagens. Foto tratada digitalmente.
Porta industrial

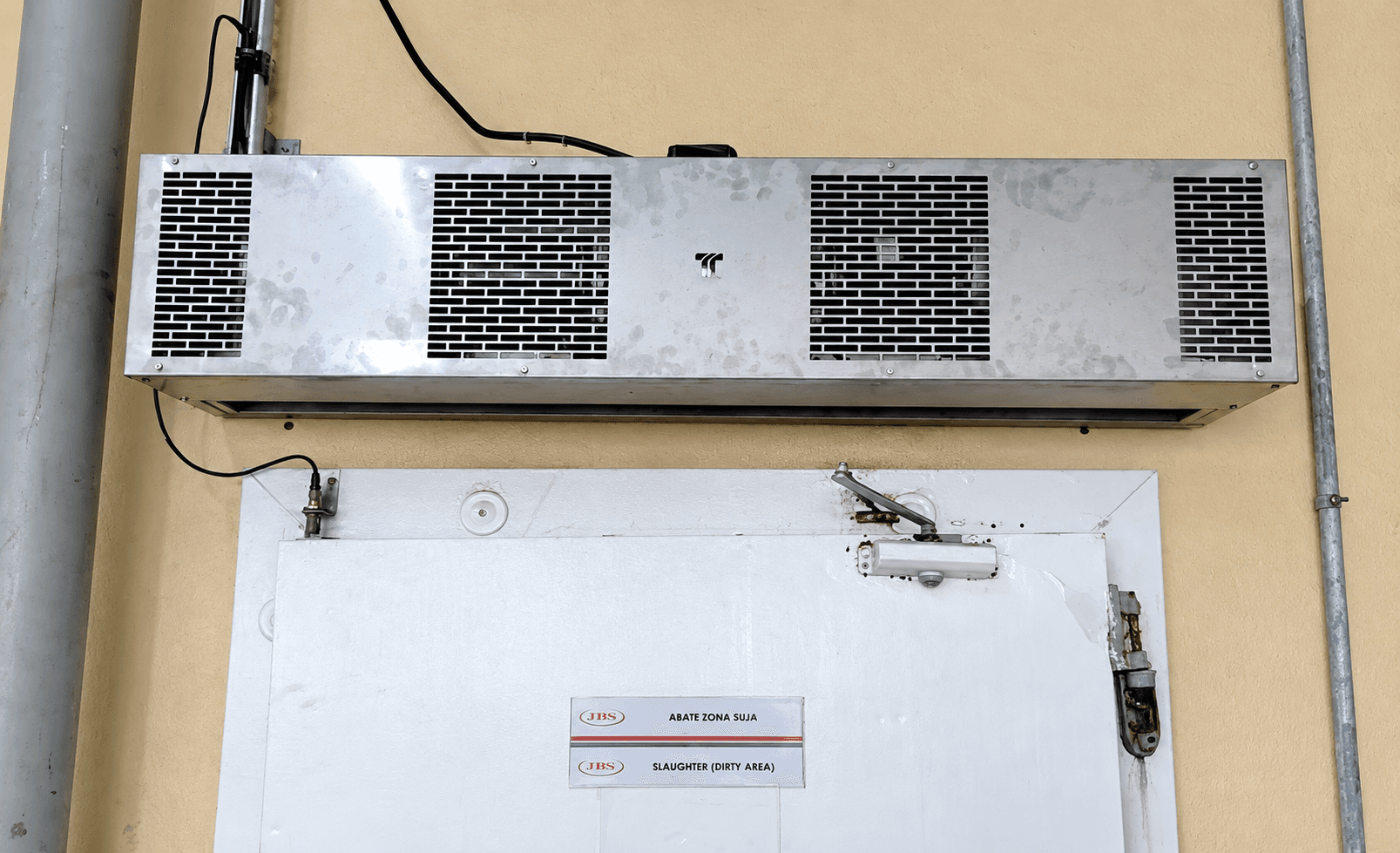

Fixação na parede acima da abertura. Foto tratada digitalmente.

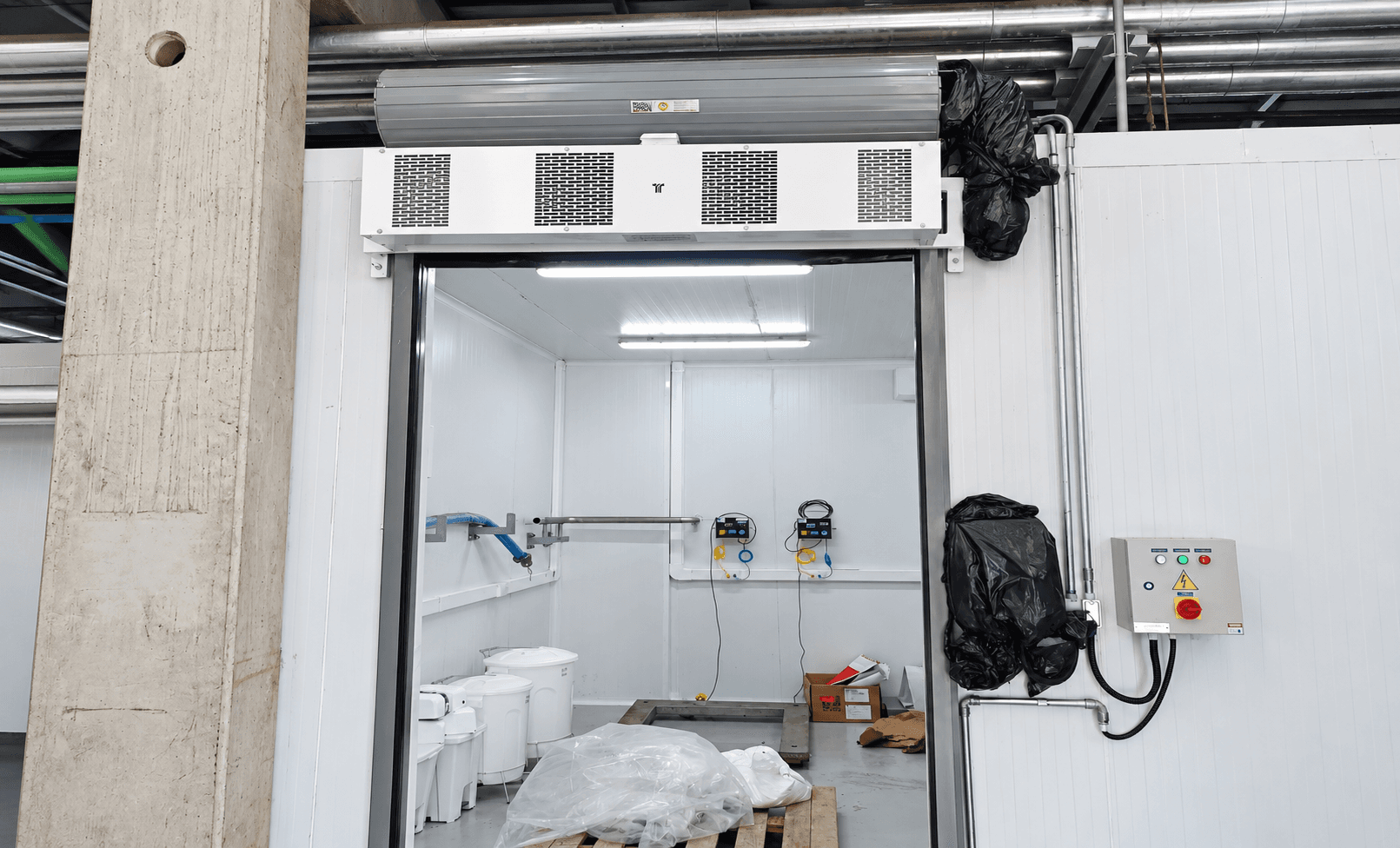

Acesso com painéis isolantes
Montagem junto à porta e ao comando. Foto tratada digitalmente.
Vídeo do produto

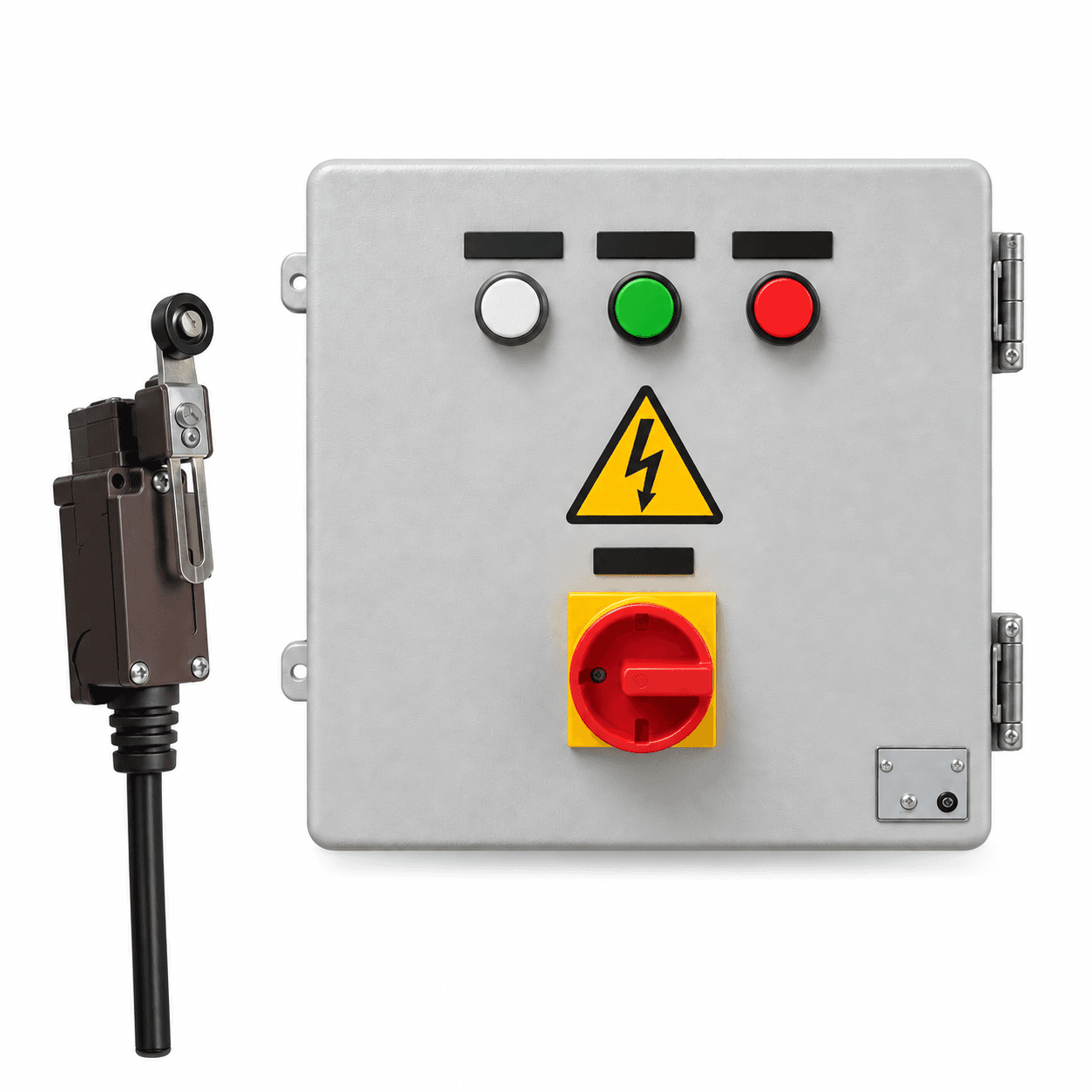

Veja os equipamentos, suportes de fixação e painéis de comando nesta instalação industrial.
Principais características
- Rotor siroco centrífugo com motor interno entre os rotores; conjunto ventilador removível para manutenção.
- Aletas direcionadoras na saída de ar.

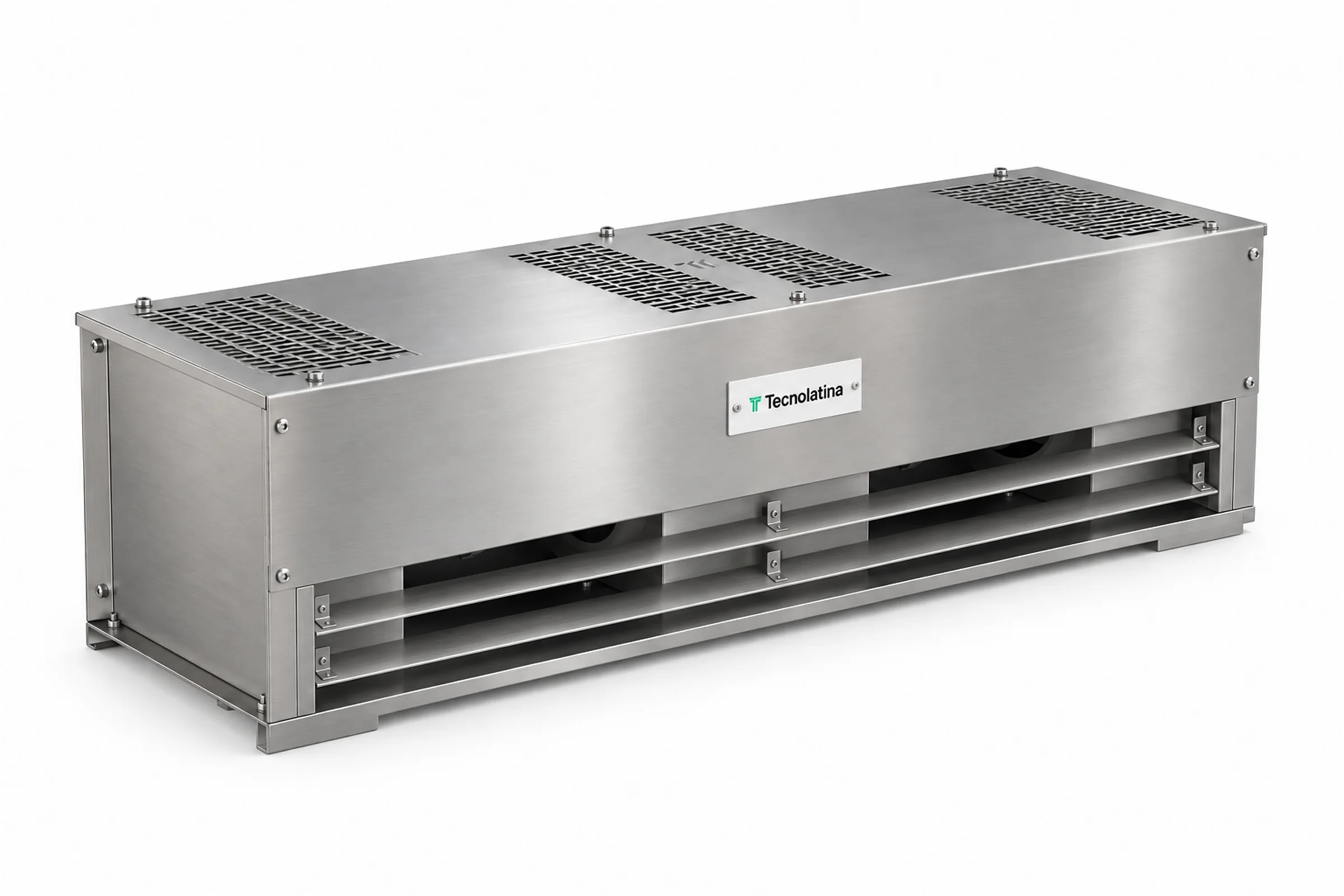

- Gabinete em aço galvanizado com pintura eletrostática branca ou em aço inox 304.
- Velocidade do ar na saída: 23 m/s.
- Alimentação: 220 V monofásica ou 220 / 380 / 440 V trifásica; 60 Hz (50 Hz sob consulta).
- Motor de 1/2 CV, 4 polos: 1 a 3 motores, conforme a largura.
- Grau de proteção: IP44.
- Ruído declarado: 78 dB.
- Garantia de 1 ano.
Modelos e configurações
| Modelo | Largura | Vazão (m³/h) | Vazão (CFM) |
|---|---|---|---|
| TI6010 | 1,0 m | 3.597 | 2.117 |
| TI6012 | 1,2 m | 3.933 | 2.315 |
| TI6014 | 1,4 m | 4.916 | 2.893 |
| TI6016 | 1,6 m | 5.899 | 3.472 |
| TI6018 | 1,8 m | 6.442 | 3.792 |
| TI6020 | 2,0 m | 7.221 | 4.250 |
| TI6022 | 2,2 m | 7.866 | 4.630 |
| TI6024 | 2,4 m | 8.849 | 5.208 |
| TI6026 | 2,6 m | 9.832 | 5.787 |
| TI6028 | 2,8 m | 10.815 | 6.365 |
| TI6030 | 3,0 m | 11.799 | 6.945 |
Vazão conforme a ficha técnica da TI6000; CFM convertido de m³/h. Larguras de 20 em 20 cm, iguais nas versões galvanizada e inox.
Dimensões e instalação
- A — largura total
- 1.000 a 3.000 mm, de 200 em 200 mm
- B — altura
- 302 mm
- C — saída de ar
- A − 50 mm
- D — entre furos, na vertical
- 215 mm
- E — profundidade
- 288 mm
- F — entre furos externos
- A − 20 mm
- G — entre furos internos
- A − 180 mm

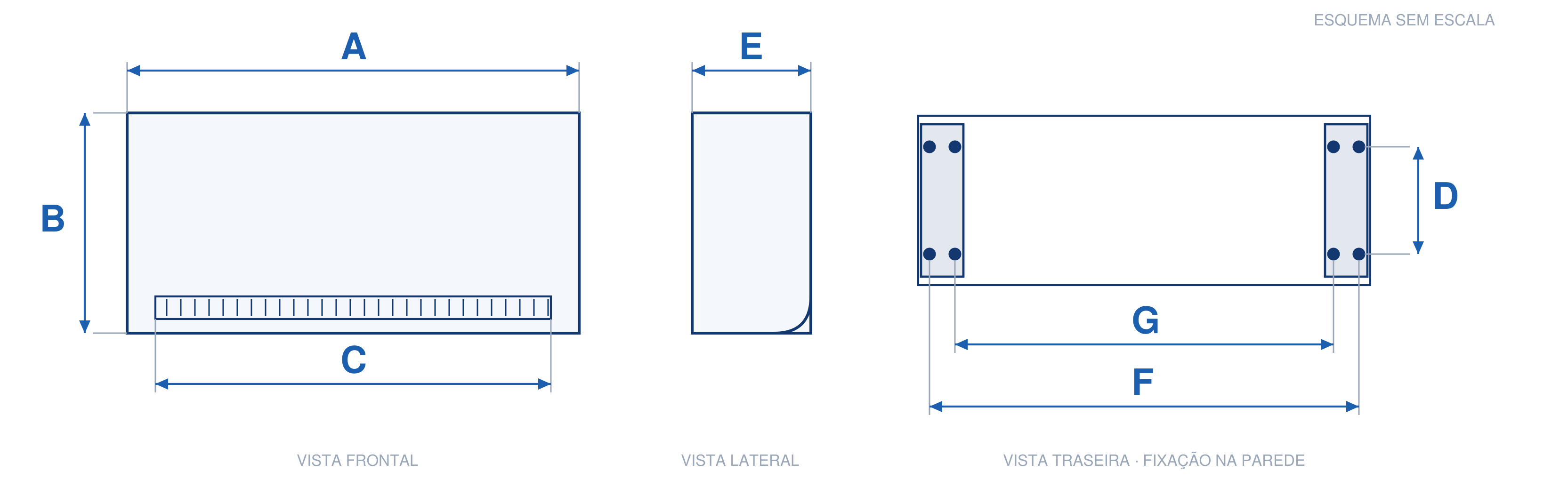

- Esquema sem escala. A furação (D, F e G) foi medida no modelo 3D da Engenharia.
