TI8000
Cortina de Ar Industrial de Alta Vazão
Uma barreira de ar para os acessos da sua operação.
A TI8000 é a cortina de ar industrial da Tecnolatina para portas de até 6 m de altura em ambientes sem umidade: indústrias alimentícias e farmacêuticas, docas e áreas climatizadas. Tem rotor siroco centrífugo com motor interno, velocidade do ar de 28 m/s e gabinete em aço galvanizado com pintura eletrostática branca ou em aço inox 304. Larguras de 1,0 a 3,0 m, de 20 em 20 cm, as mesmas da TI6000.
↓ Baixar ficha técnica
- Aplicação
- Acessos industriais
- Larguras
- 1,0 a 3,0 m, de 20 em 20 cm
- Velocidade do ar
- 28 m/s
- Altura de instalação
- Até 6 m
Benefícios que fazem a diferença
Controle térmico
Ajuda a limitar a troca de ar pelo vão entre ambientes com condições distintas.
Barreira contra insetos
Ajuda a barrar insetos quando dimensionada para o acesso. ANVISA, MAPA e FSSC 22000: referências para avaliar a operação, não certificações do equipamento.
Controle de poeira
Contribui para reduzir a entrada de partículas transportadas pelo ar na abertura.
Passagem livre
Mantém o acesso disponível para pessoas e cargas, sem criar um fechamento físico.
Instalações reais

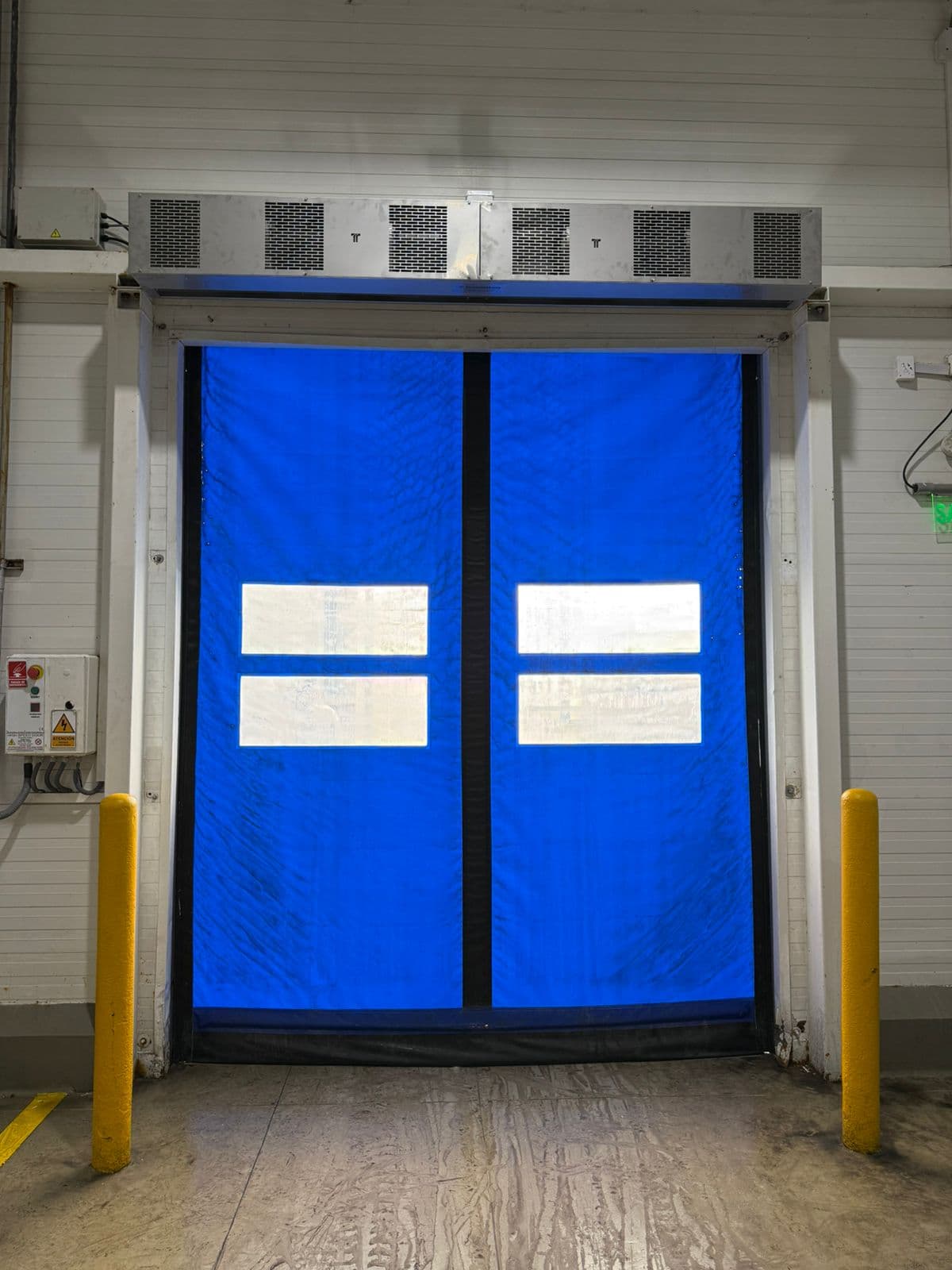

Porta rápida azul
Cortinas de ar sobre o acesso industrial.

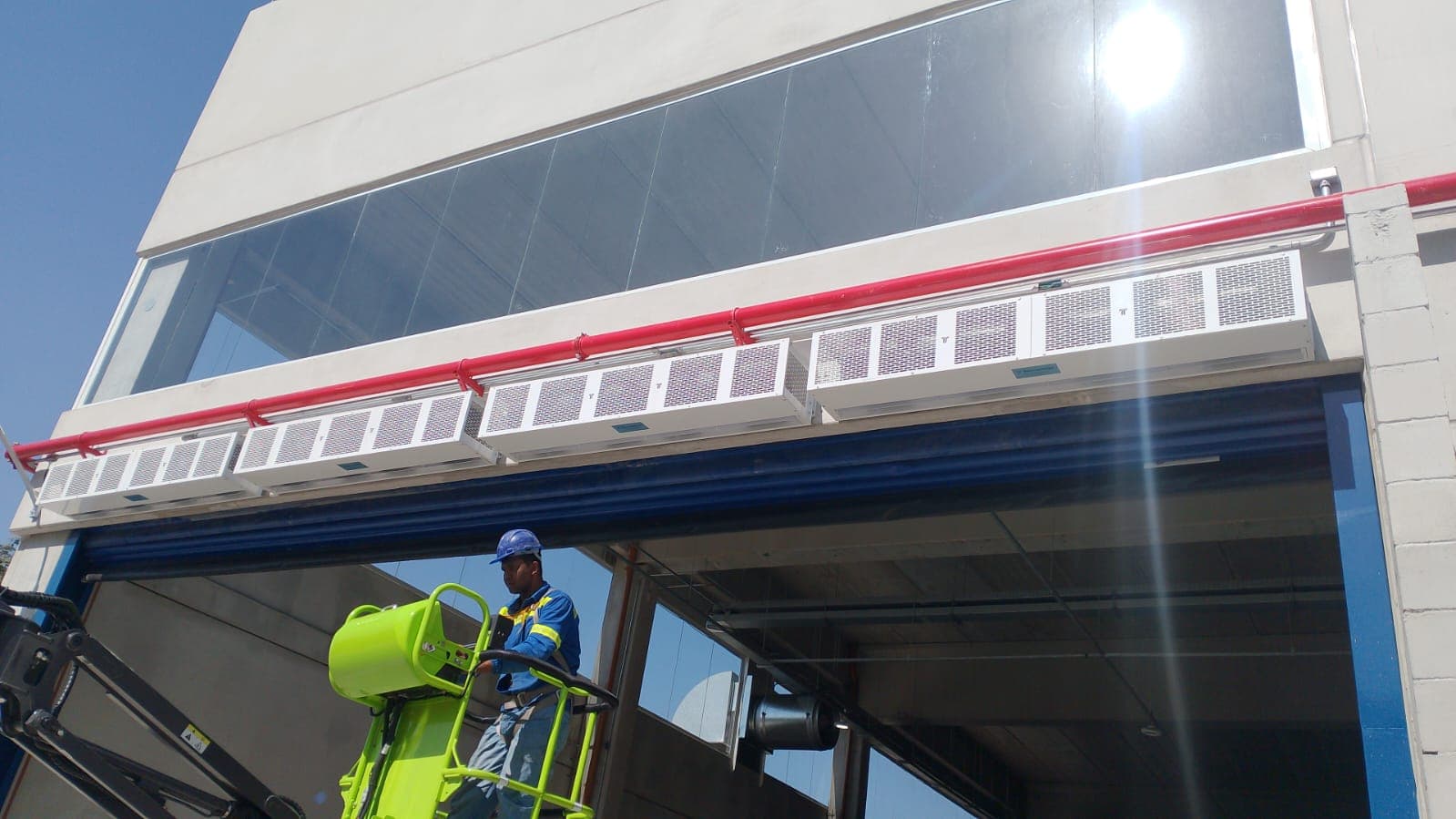

Instalação modular
Equipamentos lado a lado sobre o vão.

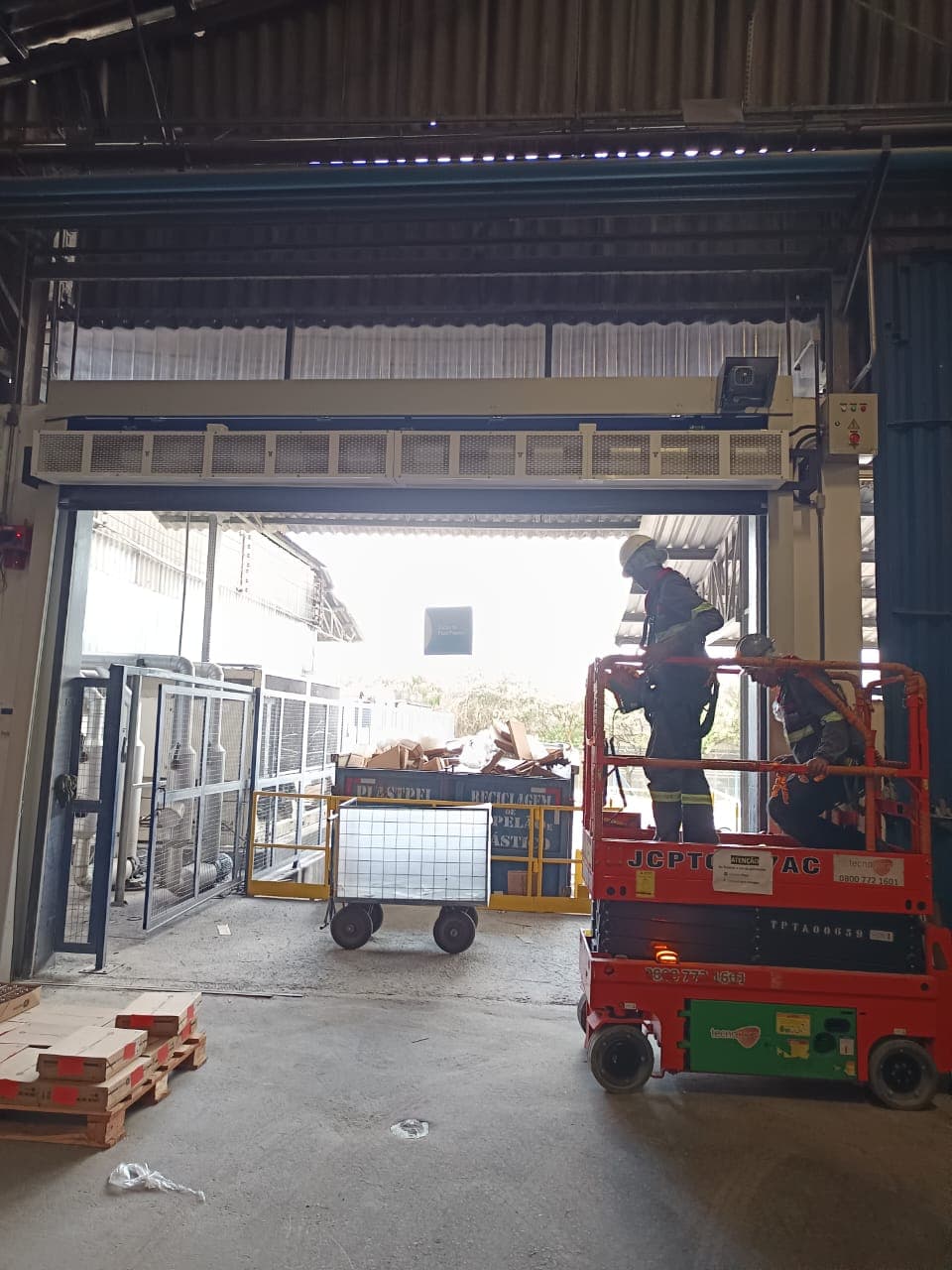

Montagem em galpão
Instalação com plataforma elevatória.

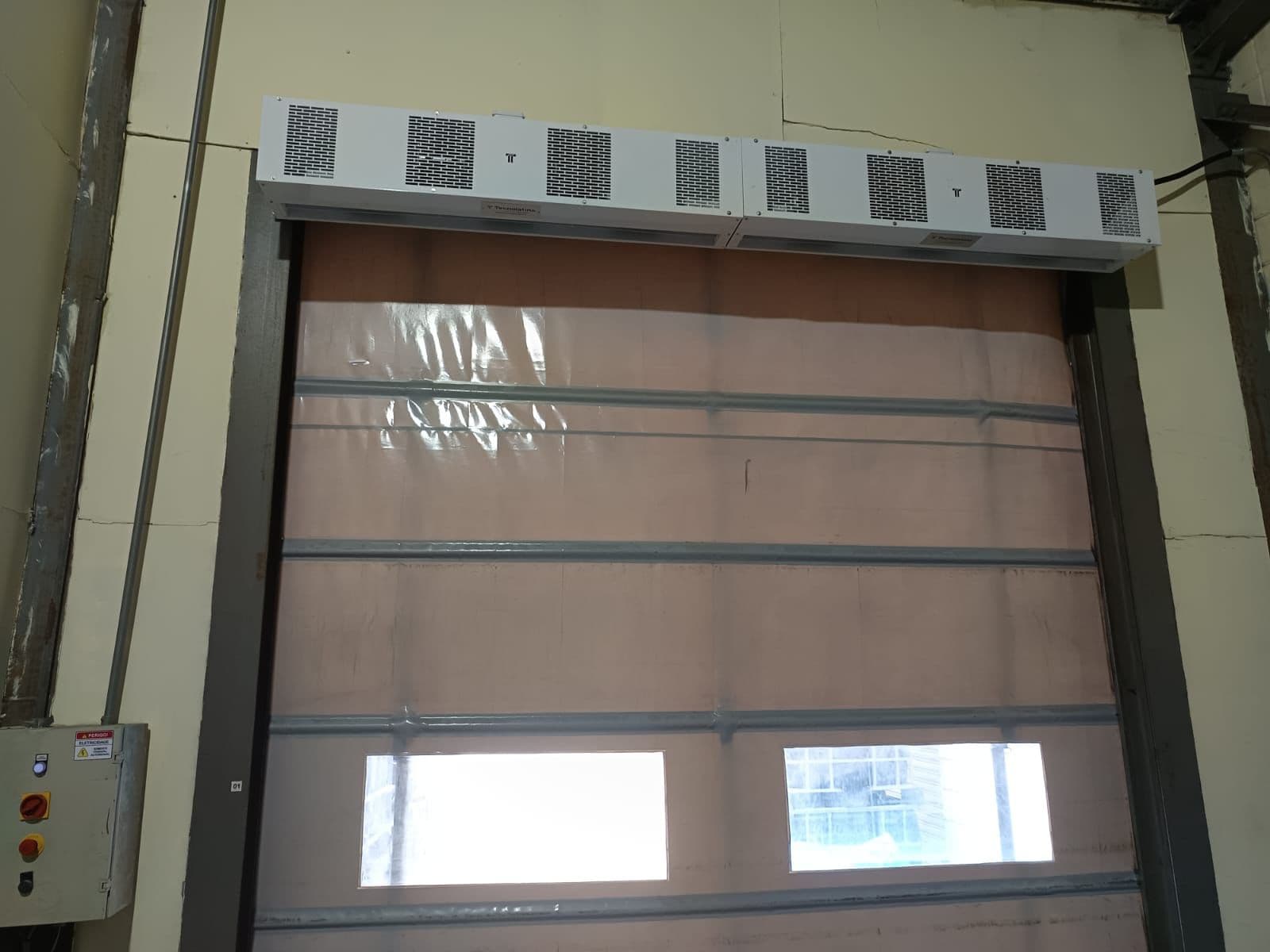

Porta flexível industrial
Conjunto instalado acima da porta.
Vídeo do produto
Vídeo de instalação fornecido pela Tecnolatina, adaptado para 16:9 com laterais desfocadas e áudio original.
Principais características
- Rotor siroco centrífugo com motor interno; conjunto ventilador removível para manutenção.
- Aletas direcionadoras na saída de ar.
- Gabinete em aço galvanizado com pintura eletrostática branca ou em aço inox 304.
- Velocidade do ar na saída: 28 m/s.
- Alimentação: 220 / 380 V trifásica; 60 Hz (50 Hz sob consulta).
- Motor de 1 hp, 2 polos: 1 a 4 motores, conforme a largura.
- Grau de proteção: IP44.
- Ruído declarado: 83 dB.
- Para ambientes sem umidade. Garantia de 1 ano.
Modelos e configurações
| Modelo | Largura | Vazão (m³/h) | Vazão (CFM) |
|---|---|---|---|
| TI8010 | 1,0 m | 4.056 | 2.387 |
| TI8012 | 1,2 m | 4.856 | 2.858 |
| TI8014 | 1,4 m | 5.352 | 3.150 |
| TI8016 | 1,6 m | 6.184 | 3.640 |
| TI8018 | 1,8 m | 7.204 | 4.240 |
| TI8020 | 2,0 m | 8.112 | 4.775 |
| TI8022 | 2,2 m | 9.367 | 5.513 |
| TI8024 | 2,4 m | 10.268 | 6.044 |
| TI8026 | 2,6 m | 11.045 | 6.501 |
| TI8028 | 2,8 m | 12.168 | 7.162 |
| TI8030 | 3,0 m | 14.196 | 8.355 |
Vazão conforme a ficha técnica da TI8000; CFM convertido de m³/h. Larguras de 20 em 20 cm, iguais nas versões galvanizada e inox.
Dimensões e instalação
- A — largura total
- 1.000 a 3.000 mm, de 200 em 200 mm
- B — altura
- 302 mm
- C — saída de ar
- A − 50 mm
- D — entre furos, na vertical
- 215 mm
- E — profundidade
- 288 mm
- F — entre furos externos
- A − 20 mm
- G — entre furos internos
- A − 180 mm
- Esquema sem escala. A furação (D, F e G) foi medida no modelo 3D da Engenharia.
