Painéis Elétricos para Cortinas de Ar Industriais
Controle, proteção e automação para uma operação mais eficiente e integrada.
Os painéis de comando Tecnolatina permitem controlar e automatizar o funcionamento das cortinas de ar conforme a necessidade da instalação, com opções de acionamento simples, fim de curso, controle de velocidade e integração a sistemas de automação.
- Soluções sob medidaConfigurações conforme a necessidade do projeto.
- Suporte técnico especializadoApoio na seleção e especificação.
- Integração com cortinas TecnolatinaConfigurações desenvolvidas para os equipamentos da linha.
Automação do acionamento
Permite comandar a cortina conforme a lógica definida para a instalação.
Proteção elétrica
Painéis configurados com dispositivos de comando e proteção conforme o projeto.
Controle de velocidade
Opções com inversor de frequência quando aplicável.
Integração com sensores
Compatível com fim de curso, sensores e outros dispositivos de acionamento.
Solução completa
Automatize sua cortina de ar industrial

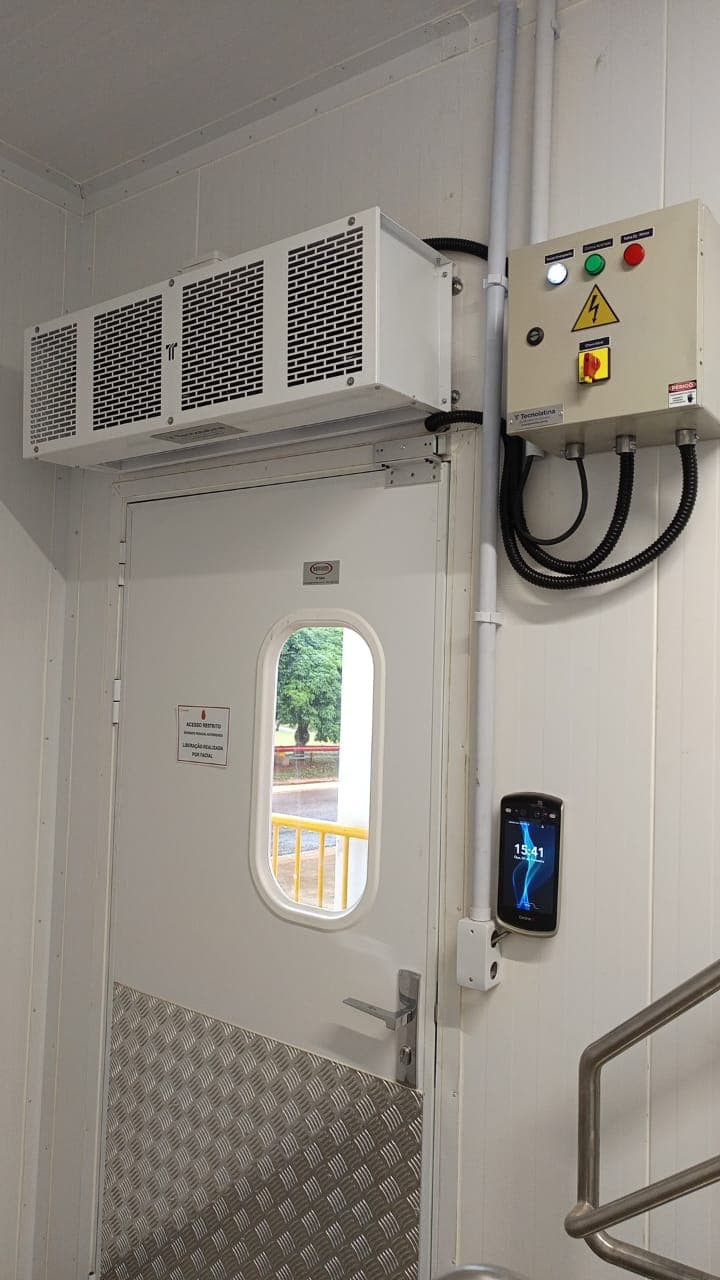

O painel de comando pode integrar sensores e dispositivos de acionamento para automatizar a operação da cortina de ar. Uma aplicação comum utiliza uma chave fim de curso instalada na porta: ao abrir, o sensor envia o sinal de comando e a cortina é acionada automaticamente.
A sequência de acionamento, o comportamento após o fechamento e eventuais tempos de espera não são universais. Essas condições são definidas de acordo com a porta, o processo e a rotina operacional.
- Operação automática vinculada à porta
- Integração com sensores
- Opções de controle
- Configuração conforme o projeto
Como funciona
Do sensor ao acionamento, em quatro etapas.
- 01
Sensor detecta a abertura
O fim de curso identifica a mudança de posição da porta.
- 02
Painel recebe o sinal
O comando é processado conforme a configuração elétrica.
- 03
Cortina é acionada
O painel liga a cortina automaticamente.
- 04
Operação automatizada
O sistema reduz a necessidade de acionamento manual.
Configurações
Opções de painéis e acionamentos
Configurações para diferentes necessidades de operação.
Linha documentada
Painéis monofásicos e trifásicos
Códigos transcritos da ficha técnica Tecnolatina disponível em fevereiro de 2026.
Monofásicos
Alimentação documentada: 220 V.
Dimensão indicada no catálogo CRI 0622: 30 × 20 × 20 cm.
O catálogo registra chave seccionadora, disjuntor bipolar, bornes SAK, trilho, canaleta e sinaleiro para a linha então documentada.
Trifásicos
Tensões registradas: 220 V, 380 V e 440 V.
Dimensão indicada no catálogo CRI 0622: 30 × 30 × 20 cm.
O catálogo registra chave seccionadora, disjuntor tripolar, bornes SAK, trilho, canaleta e sinaleiro para a linha então documentada.
A lista atual abaixo contempla códigos em 220 V e 380 V, em galvanizado e inox. Configurações em 440 V, plástico e versões especiais devem ter disponibilidade confirmada com a engenharia.
Ver modelos monofásicos
| Código | Descrição da ficha técnica |
|---|---|
| TL-P-1012 | Painel monofásico 220 V galvanizado |
| TL-P-1012 I | Painel monofásico 220 V inox |
| TL-P-1002 | Painel monofásico 220 V galvanizado com fim de curso |
| TL-P-1002 I | Painel monofásico 220 V inox com fim de curso |
| TL-P-1014 | Painel monofásico 220 V galvanizado com fim de curso e temporizador |
| TL-P-1014 I | Painel monofásico 220 V inox com fim de curso e temporizador |
| TL-P-1015 | Painel monofásico 220 V galvanizado com sensor indutivo |
| TL-P-1015 I | Painel monofásico 220 V inox com sensor indutivo |
| TL-P-1016 | Painel monofásico 220 V galvanizado com sensor indutivo e temporizador |
| TL-P-1016 I | Painel monofásico 220 V inox com sensor indutivo e temporizador |
Ver modelos trifásicos
| Código | Descrição da ficha técnica |
|---|---|
| TL-P-1011 | Painel trifásico 220 V galvanizado |
| TL-P-1011 I | Painel trifásico 220 V inox |
| TL-P-1017 | Painel trifásico 380 V galvanizado |
| TL-P-1017 I | Painel trifásico 380 V inox |
| TL-P-1001 | Painel trifásico 220 V galvanizado com fim de curso |
| TL-P-1001 I | Painel trifásico 220 V inox com fim de curso |
| TL-P-1018 | Painel trifásico 380 V galvanizado com fim de curso |
| TL-P-1018 I | Painel trifásico 380 V inox com fim de curso |
| TL-P-1019 | Painel trifásico 220 V galvanizado com fim de curso e temporizador |
| TL-P-1019 I | Painel trifásico 220 V inox com fim de curso e temporizador |
| TL-P-1020 | Painel trifásico 380 V galvanizado com fim de curso e temporizador |
| TL-P-1020 I | Painel trifásico 380 V inox com fim de curso e temporizador |
| TL-P-1021 | Painel trifásico 220 V galvanizado com sensor indutivo |
| TL-P-1021 I | Painel trifásico 220 V inox com sensor indutivo |
| TL-P-1022 | Painel trifásico 380 V galvanizado com sensor indutivo |
| TL-P-1022 I | Painel trifásico 380 V inox com sensor indutivo |
| TL-P-1023 | Painel trifásico 220 V galvanizado com sensor indutivo e temporizador |
| TL-P-1023 I | Painel trifásico 220 V inox com sensor indutivo e temporizador |
| TL-P-1024 | Painel trifásico 380 V galvanizado com sensor indutivo e temporizador |
| TL-P-1024 I | Painel trifásico 380 V inox com sensor indutivo e temporizador |
| TL-P-1025 | Painel trifásico 220 V galvanizado com sensor, temporizador e comando 24 VCC |
| TL-P-1025 I | Painel trifásico 220 V inox com sensor, temporizador e comando 24 VCC |
| TL-P-1013 | Painel trifásico 380 V galvanizado com sensor, temporizador e comando 24 VCC |
| TL-P-1013 I | Painel trifásico 380 V inox com sensor, temporizador e comando 24 VCC |
Opções de construção

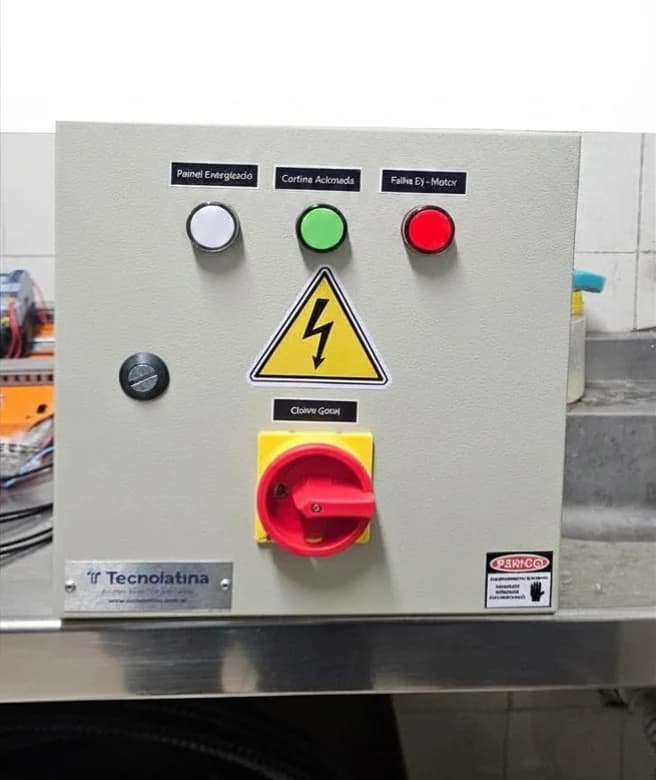

- Aço galvanizado / aço carbono
- Aço inoxidável 304

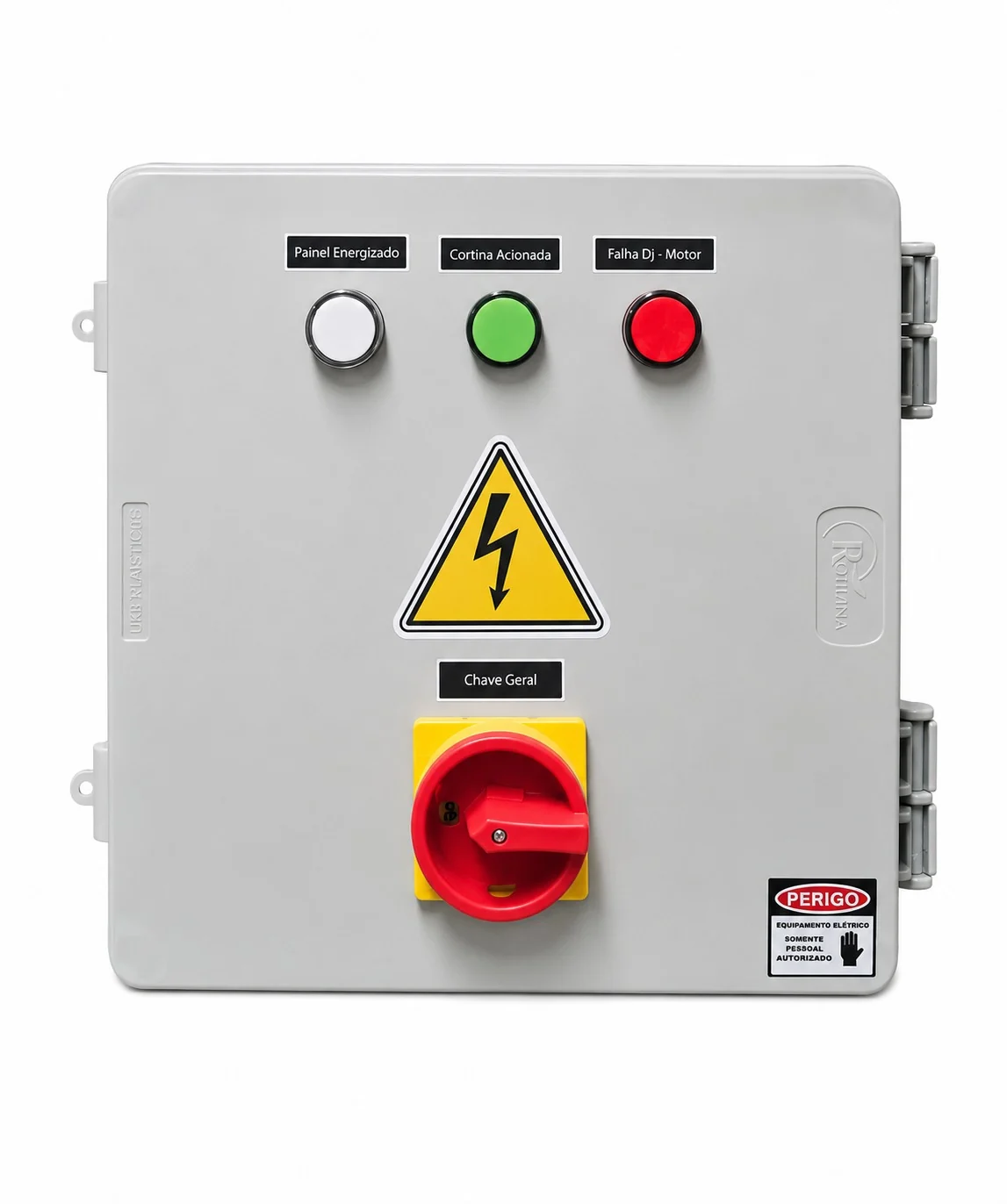

- Plástico — confirmar configuração atual
- Versões especiais sob consulta
Requisitos de projeto
Os documentos citam requisitos de segurança elétrica e painéis de baixa tensão. A conformidade de cada fornecimento depende da configuração final e da documentação aplicável ao projeto.
Acionamento
Sensores e acessórios de acionamento
Componentes registrados no catálogo CRI 0622; a seleção depende da porta, montagem e tensão de comando.
Chave fim de curso comercial — haste curta
Chave fim de curso comercial — haste longa
Chave fim de curso comercial — haste curta com roldana
Chave fim de curso comercial — haste longa com roldana
Chave fim de curso industrial — atuador com rolete
Fim de curso industrial — alavanca ajustável com rolete
Sensor indutivo M12, 2 mm, 24 VCC
Sensor indutivo M12, 2 mm, tensão indicada no catálogo como 220 VCC
Como o fim de curso automatiza a cortina de ar?
A chave fim de curso detecta mecanicamente a posição da porta e envia um sinal ao circuito de comando. Quando a porta é aberta, o painel pode acionar a cortina automaticamente conforme a lógica definida para a instalação. Ao fechar, o comando pode desligar o equipamento ou seguir outra lógica prevista no projeto.
Controle de velocidade com inversor de frequência
Em configurações compatíveis, o painel pode incorporar inversor de frequência para ajuste da operação do motor conforme as necessidades do sistema.
Timer e programação
O comando pode incorporar temporização ou programação conforme a rotina operacional da instalação.
Integração com automação
O painel pode ser preparado para receber ou enviar sinais de comando conforme a arquitetura de automação do cliente.
Recursos e especificações técnicas
Recursos configuráveis conforme a cortina e a lógica de operação.
Liga/desliga
Comando local e lógica de acionamento.
Fim de curso
Detecção mecânica da posição da porta.
Controle de velocidade
Inversor de frequência quando compatível.
Timer
Temporização conforme rotina operacional.
Automação
Sinais definidos para a arquitetura do cliente.
Proteção
Dispositivos dimensionados conforme o projeto.
Invólucros
Construções documentadas em metal, inox e plástico.
Versões especiais
Configurações especiais sob consulta.
Documentação
Downloads disponíveis
Somente documentos reais atualmente localizados no acervo do projeto.
Dúvidas frequentes
Perguntas frequentes sobre painéis para cortinas de ar
Como automatizar uma cortina de ar industrial?
O painel de comando pode receber o sinal de um fim de curso, sensor ou sistema de automação. A lógica é definida conforme a porta, a cortina, a alimentação elétrica e a rotina operacional da instalação.
O que é fim de curso para cortina de ar?
É um dispositivo que identifica mecanicamente uma mudança de posição da porta. Seu sinal pode ser usado pelo circuito de comando para acionar ou interromper a cortina conforme a lógica prevista no projeto.
Como funciona o painel de comando da cortina de ar?
O painel reúne dispositivos de comando e proteção e executa a lógica especificada para o equipamento. A composição varia conforme alimentação, quantidade de motores, sensores e recursos opcionais.
É possível ligar a cortina automaticamente ao abrir a porta?
Sim. Uma configuração comum utiliza fim de curso ou sensor para enviar o comando quando a porta abre. O comportamento após o fechamento também precisa ser definido na especificação.
Qual a diferença entre painel monofásico e trifásico?
A diferença principal está na alimentação e nos componentes dimensionados para a cortina atendida. A escolha deve seguir os dados elétricos do equipamento e da instalação.
Posso usar inversor de frequência na cortina de ar?
Em configurações compatíveis, o painel pode incorporar inversor de frequência. A aplicação depende do motor, da alimentação, da faixa de operação e dos requisitos do sistema.
O painel pode ter timer?
Sim. O catálogo técnico registra configurações com temporizador. A sequência e os tempos de operação devem ser definidos conforme a rotina da instalação.
É possível integrar a cortina ao sistema de automação?
O painel pode ser preparado para receber ou enviar sinais de comando. Interfaces e protocolos não são presumidos: precisam ser definidos de acordo com a arquitetura de automação do cliente.
Quais sensores podem ser utilizados?
O catálogo registra chaves fim de curso comerciais e industriais, além de sensores indutivos. A seleção depende da porta, montagem, tensão de comando e condições do ambiente.
Como escolher o painel correto?
Informe modelo e quantidade de cortinas, tensão, número de motores, lógica desejada, tipo de porta, sensores, ambiente e integração necessária. A engenharia utiliza esses dados para definir a configuração.
