Ventilador industrial · Man cooler
Ventilador industrial
man cooler

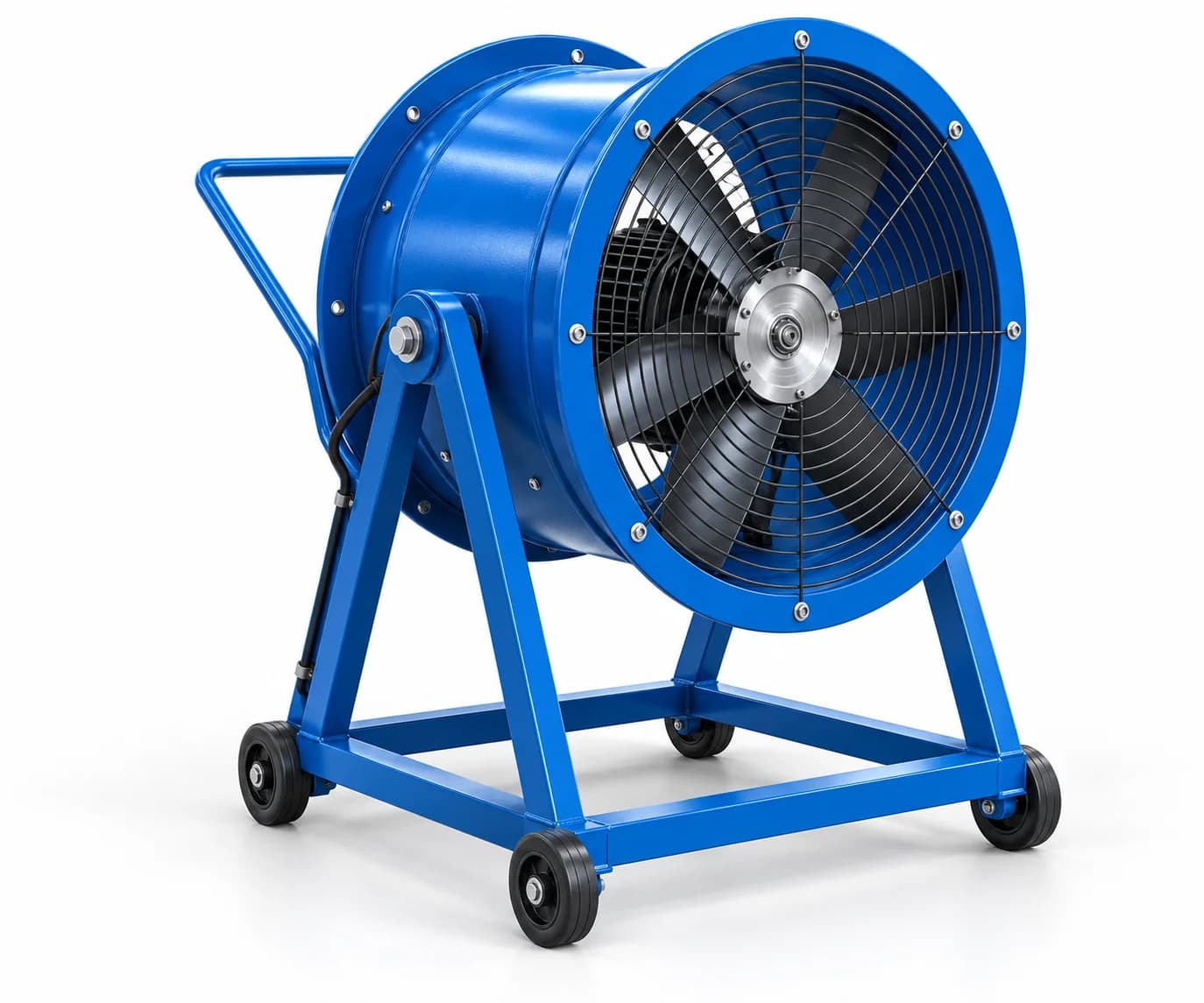

O ventilador industrial man cooler da Tecnolatina é um ventilador axial de grande vazão montado em cavalete com rodízios e alça, com inclinação ajustável, para refrescar pessoas e máquinas e movimentar o ar em galpões, obras e áreas abertas. São 5 diâmetros, de 50 cm a 1 metro, de 6.000 a 35.100 m³/h.
- Vazão
- 6.000 a 35.100 m³/h
- Diâmetros
- Ø500 a Ø1000 mm
Modelos de ventilador industrial man cooler
Cada diâmetro usa o conjunto hélice-motor da linha axial de acionamento direto. Mais polos, menos rotação: menos ruído, um pouco menos de vazão.
| Diâmetro | Vazão | Motor | Alimentação | Orçar |
|---|---|---|---|---|
| 50 cm · Ø500 | 9.000 m³/h | 1,5 CV · 4 polos · 1.750 rpm | 220/380/440 V trifásico ou 110/220 V monofásico | Orçar |
| 50 cm · Ø500 | 6.000 m³/h | 0,5 CV · 6 polos · 1.150 rpm | 220/380 V trifásico ou 110/220 V monofásico | Orçar |
| 60 cm · Ø600 | 11.700 m³/h | 3 CV · 4 polos · 1.750 rpm | 220/380/440 V trifásico | Orçar |
| 60 cm · Ø600 | 9.000 m³/h | 1 CV · 6 polos · 1.150 rpm | 220/380/440 V trifásico | Orçar |
| 70 cm · Ø700 | 15.600 m³/h | 3 CV · 6 polos · 1.150 rpm | 220/380/440 V trifásico | Orçar |
| 70 cm · Ø700 | 13.500 m³/h | 1,5 CV · 8 polos · 850 rpm | 220/380/440 V trifásico | Orçar |
| 80 cm · Ø800 | 19.800 m³/h | 3 CV · 6 polos · 1.150 rpm | 220/380/440 V trifásico | Orçar |
| 80 cm · Ø800 | 19.500 m³/h | 2 CV · 8 polos · 850 rpm | 220/380/440 V trifásico | Orçar |
| 1 metro · Ø1000 | 35.100 m³/h | 4 CV · 8 polos · 850 rpm | 220/380/440 V trifásico | Orçar |
Vazão no ponto de operação de referência da linha axial. Em descarga livre, como no man cooler, a vazão tende a ficar acima desse valor.
Onde o ventilador industrial faz diferença
- Galpões e linhas de produçãoConforto térmico para operadores em postos de trabalho quentes, sem obra nem instalação fixa.
- Obras e manutençãoAr em movimento em áreas fechadas durante a obra ou a parada de manutenção. Com os rodízios, acompanha o serviço.
- Armazéns e granjasCirculação de ar em grandes áreas, apontando o fluxo para onde o calor se acumula.
- Cozinhas industriais e lavanderiasAlívio do calor nas áreas de trabalho perto de fornos, fritadeiras e secadoras.
- Eventos e áreas abertasVentilação temporária em tendas, quadras e espaços com muita gente.
Como o man cooler é construído
- Carcaça metálicaMesma carcaça e conjunto hélice-motor da linha axial de acionamento direto, sem correias. Acabamento conforme o pedido.
- Grades de proteçãoGrade na entrada e na saída do ar, para operar perto das pessoas.

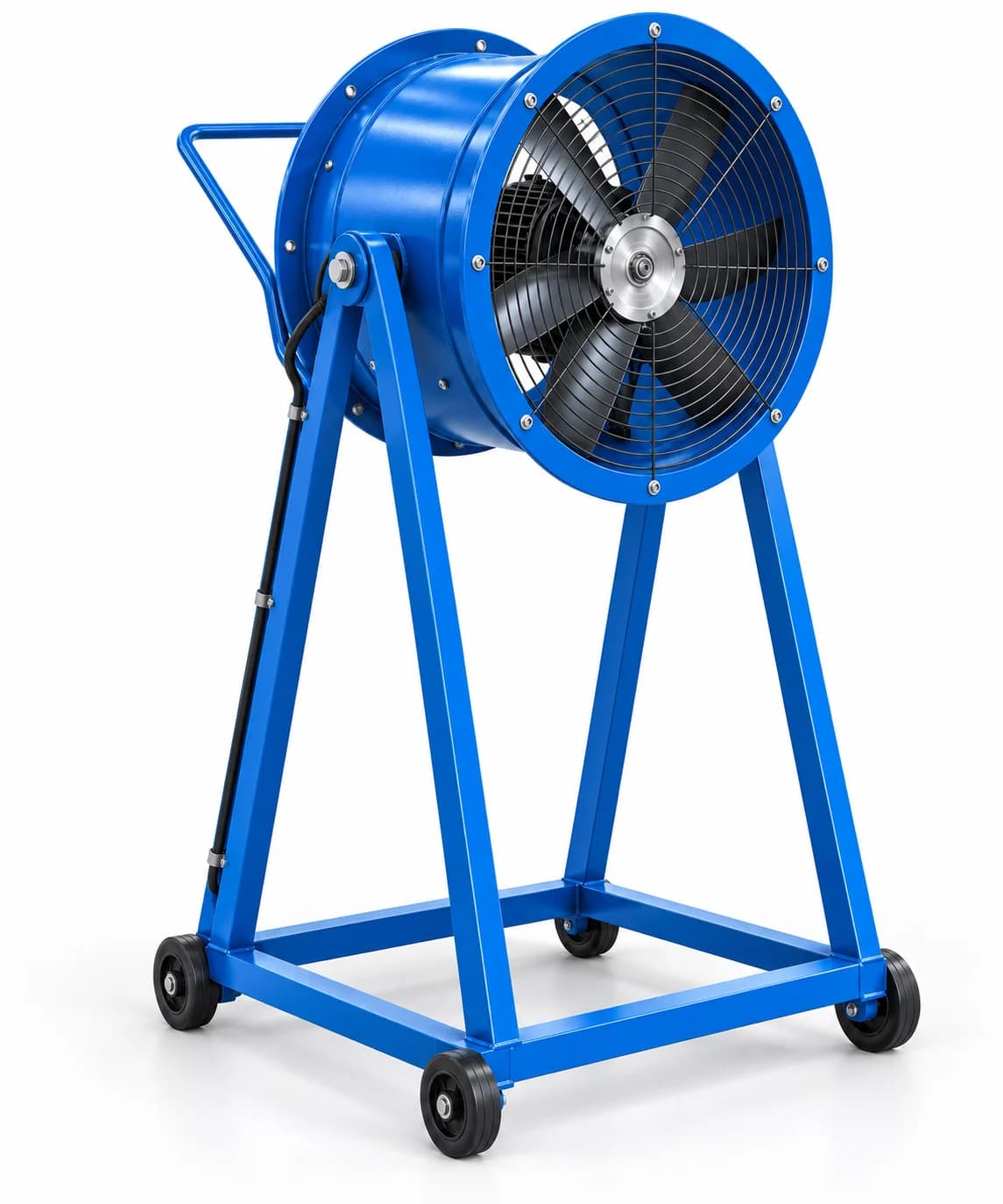

- Cavalete com inclinaçãoCavalete metálico com articulação para inclinar o fluxo para cima ou para baixo.
- Rodízios e alçaRodízios no cavalete e alça para empurrar: muda de lugar sem empilhadeira nem ferramenta.
- AlimentaçãoTrifásica em todos os diâmetros e monofásica 110/220 V no Ø500. Confira a tensão de cada modelo na tabela.
Perguntas frequentes
Qual a diferença entre ventilador industrial e circulador de ar?
O circulador de ar comum é feito para ambientes menores, com pouca vazão. O ventilador industrial man cooler tem carcaça metálica, motor de uso contínuo e vazão de 6.000 a 35.100 m³/h, para galpões, obras e áreas grandes.
Qual o maior ventilador industrial da linha?
O de 1 metro (Ø1000 mm): 35.100 m³/h, motor de 4 CV e 8 polos, em 220/380/440 V trifásico.
Tem ventilador industrial monofásico?
Sim, no Ø500 há versão 110/220 V monofásica. Os diâmetros maiores são trifásicos.
O man cooler ventila ou exaure?
Ele empurra o ar na direção em que está apontado. Posicionado numa porta ou janela, ajuda a tirar o ar quente do ambiente; para exaustão permanente, o indicado é o exaustor de parede ou de teto, instalado na estrutura.
A vazão da tabela é a de ar livre?
Não. A tabela traz o ponto de operação de referência da linha axial, com alguma pressão. Em descarga livre, como no man cooler, a vazão tende a ficar acima desse valor.
Qual tamanho escolher?
Depende da área a atender e da distância até as pessoas ou máquinas. Diâmetros maiores levam mais ar mais longe. Envie as medidas do ambiente e o número de postos de trabalho para a engenharia indicar o modelo e a quantidade.
