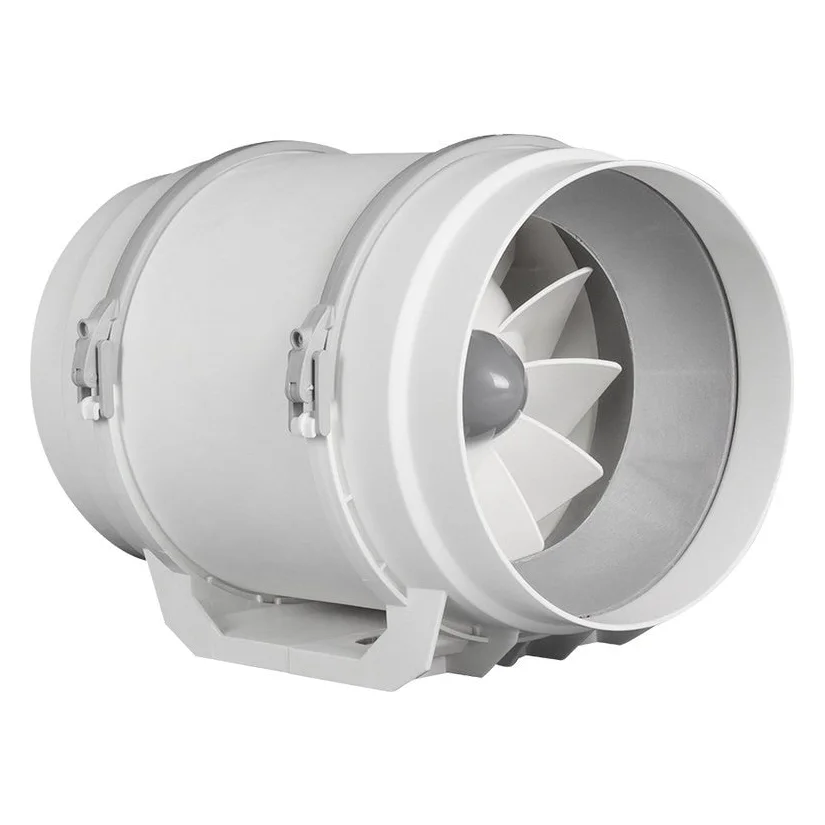

Exaustor Inline TC100
Banheiro sem janela, lavabo e lavanderia pequena (referência de 8 a 16 m²).
- Duto100 ou 125 mm
- Vazão280 m³/h (alta) · 220 m³/h (baixa)
- Motor60 W · 220 V · 30 dB
Exaustor Inline para Duto
TC100, TC150 e TC200: o exaustor fica no meio do duto, longe do ambiente.
Para banheiro sem janela, closet, lavanderia e cozinha. Vence dutos longos e pode atender mais de um ambiente. Duas velocidades, 220 V.
- 280 a 980 m³/hdo TC100 ao TC200, na alta
- Até 350 Papressão para vencer o duto
- 25 a 50 dBduas velocidades · 220 V

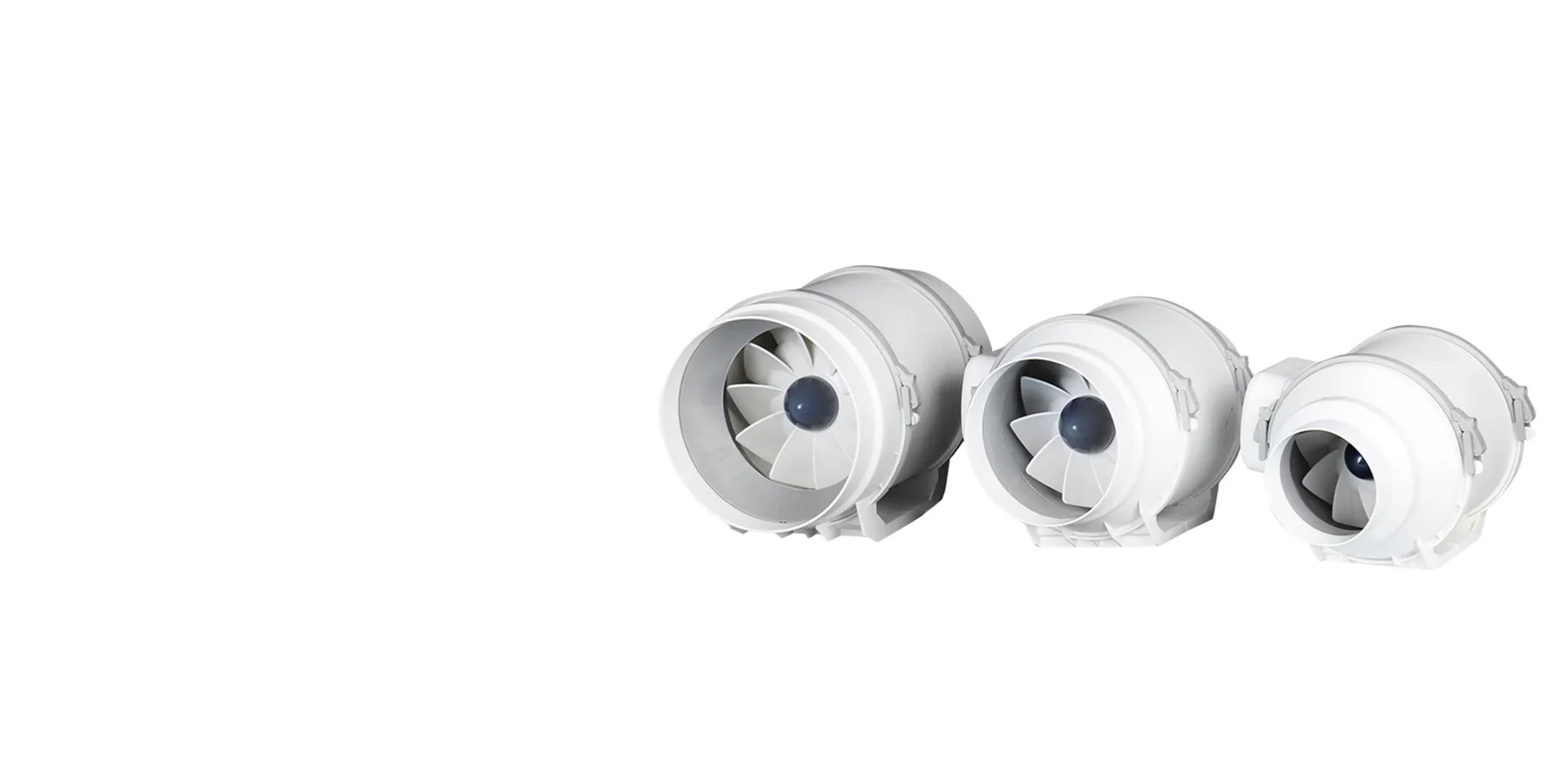

Três tamanhos
Escolha pelo diâmetro do duto
O mesmo corpo em polipropileno e motor de duas velocidades, em três tamanhos.
Exaustor Inline TC150
Banheiros maiores, closet e cozinha residencial (referência de 18 a 36 m²).
- Duto150 ou 160 mm
- Vazão560 m³/h (alta) · 475 m³/h (baixa)
- Motor70 W · 220 V · 35 dB
Exaustor Inline TC200
Cozinha, área gourmet e mais de um ambiente pelo mesmo duto (referência de 34 a 78 m²).
- Duto200 mm
- Vazão980 m³/h (alta) · 830 m³/h (baixa)
- Motor110 W · 220 V · 50 dB
Ficha técnica
Vazão, pressão e ruído
Valores em alta e baixa velocidade. Pressão máxima na velocidade alta.
| Modelo | Duto | Vazão alta | Vazão baixa | Pressão | Ruído alta · baixa | Potência | Corrente | Peso | Área de referência |
|---|---|---|---|---|---|---|---|---|---|
 TC100 | 100 ou 125 mm | 280 m³/h | 220 m³/h | 180 Pa | 30 · 25 dB | 60 W | 0,20 A | 1,8 kg | 8 a 16 m² |
| TC150 | 150 ou 160 mm | 560 m³/h | 475 m³/h | 300 Pa | 35 · 30 dB | 70 W | 0,31 A | 2,2 kg | 18 a 36 m² |
| TC200 | 200 mm | 980 m³/h | 830 m³/h | 350 Pa | 50 · 45 dB | 110 W | 0,42 A | 3,1 kg | 34 a 78 m² |

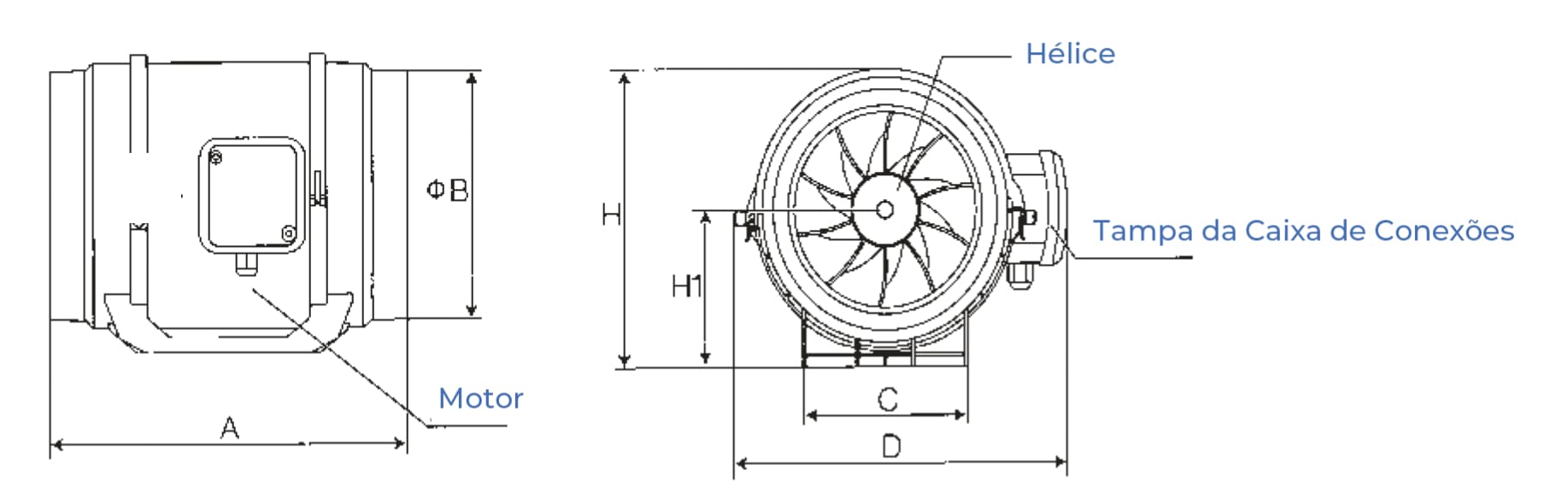

Dimensões
Medidas para o forro e o shaft
Em milímetros. A = comprimento · ØB = diâmetro do bocal · C = base · D = largura com a caixa de ligação · H = altura · H1 = eixo.
| Modelo | A | ØB | C | D | H | H1 |
|---|---|---|---|---|---|---|
| TC100 | 300 | 100 | 100 | 214 | 182 | 95 |
| TC150 | 293 | 150 | 120 | 237 | 211 | 110 |
| TC200 | 304 | 200 | 140 | 258 | 235 | 124 |

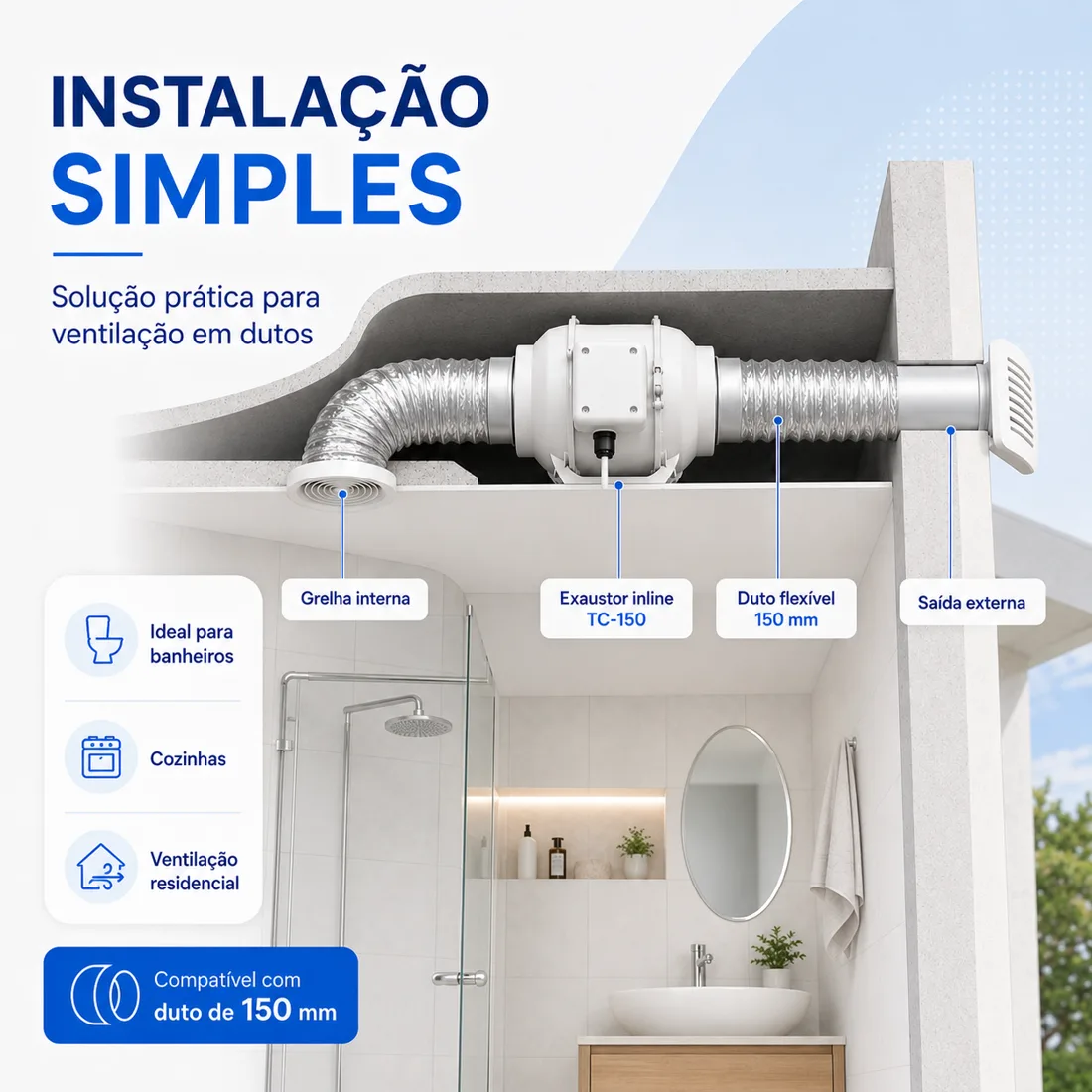

Como instalar
Grelha, exaustor e saída para fora
- Grelha no ambienteO ar entra por uma grelha ou difusor no teto ou na parede do ambiente.
- Exaustor no meio do dutoO TC fica no forro ou no shaft, longe do ambiente, preso por suporte e abraçadeiras.
- Saída para foraO duto leva o ar até a fachada ou o telhado, com grelha externa, chapéu ou válvula anti-retorno.
Complete a instalação
Duto, conexões e kit pronto
O kit de renovação já vem com o exaustor, o duto e a grelha.
Kit Renovação Inline
TC100 e TC150 com duto e grelha
Ver na linha
Dutos Flexíveis de Alumínio
100 a 200 mm · 2,5 a 10 m
Ver na linha
Redução para Duto
150 → 100 e 200 → 150 mm
Ver na linha
Válvula Anti-retorno
110 e 150 mm
Ver na linhaAntes de comprar
Perguntas frequentes
Qual a diferença entre o exaustor inline e o exaustor de banheiro?
O exaustor de banheiro fica na parede, com saída curta. O inline fica no meio do duto, longe do ambiente: vence dutos longos, atende banheiro sem janela e pode puxar o ar de mais de um ambiente.
O que são as duas velocidades?
Alta e baixa. Na alta o TC100 move 280 m³/h; na baixa, 220 m³/h, com menos ruído (25 dB contra 30 dB).
Qual tamanho escolher?
Pelo diâmetro do duto: TC100 para duto de 100 ou 125 mm, TC150 para 150 ou 160 mm e TC200 para 200 mm. A área de referência da ficha ajuda a comparar: de 8 a 16 m² no TC100 até 34 a 78 m² no TC200.
Qual é a tensão?
220 V. Os exaustores inline TC não são bivolt.
Precisa de manutenção?
Pouca: limpar a hélice e a grelha de entrada de tempos em tempos, com o circuito desligado.
Peça o seu exaustor inline
Mande o diâmetro do duto, o comprimento até a saída e o ambiente. Indicamos o tamanho e os acessórios.
