Quantos exaustores de parede um galpão precisa? A resposta sai de uma conta simples: o volume do ambiente multiplicado pelo número de trocas de ar por hora, dividido pela vazão de cada exaustor. O cuidado está nos detalhes: de onde vem o ar novo, onde os exaustores ficam e quanto a instalação reduz a vazão de cada um.

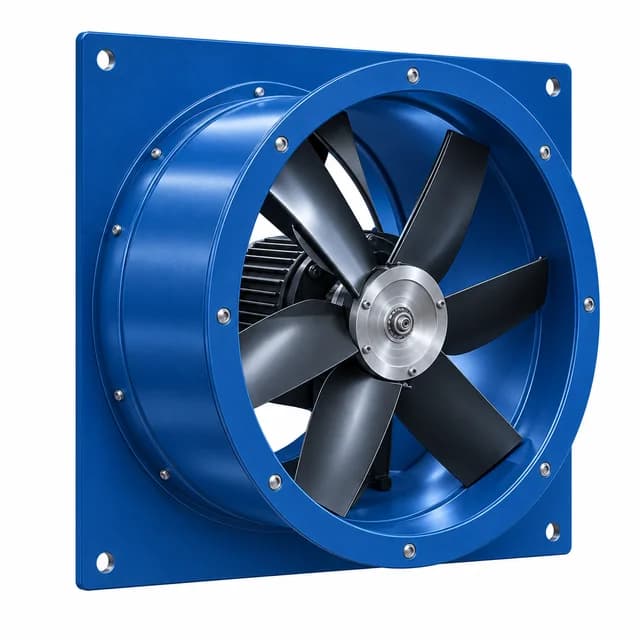

Este guia mostra o cálculo passo a passo, com um exemplo usando os modelos do exaustor de parede industrial Tecnolatina.
1. Calcule o volume do galpão
Multiplique comprimento, largura e pé-direito, em metros. Um galpão de 40 m × 20 m com 8 m de pé-direito tem 6.400 m³. Em galpões com cobertura em duas águas, use a altura média entre o beiral e a cumeeira.
2. Defina quantas trocas de ar por hora o ambiente precisa
Uma troca de ar por hora significa renovar todo o volume do ambiente uma vez a cada hora. O número certo depende do calor gerado por máquinas e processos, da ocupação, da presença de fumos, poeira ou vapores e das exigências do local. Não existe um valor único para todo galpão: a taxa é uma decisão de projeto, que a engenharia define com você a partir do uso do ambiente.
3. Calcule a vazão total
Vazão total (m³/h) = volume (m³) × trocas de ar por hora. Essa é a quantidade de ar que os exaustores, somados, precisam retirar.
4. Divida pela vazão de cada exaustor
Escolha um modelo e divida a vazão total pela vazão dele, arredondando para cima. Use a vazão do ponto de operação indicado na tabela do fabricante, e não a vazão livre: telas de proteção, venezianas e dampers acrescentam perda de carga e reduzem a vazão real de cada exaustor.
Exemplo de cálculo
Para o galpão de 6.400 m³ e, apenas como exemplo, 10 trocas de ar por hora, a vazão total é de 64.000 m³/h. Com os modelos da linha de parede da Tecnolatina:
- 2 × AXP1000-8P (35.100 m³/h cada): 70.200 m³/h no total.
- 4 × AXP800-6P (19.800 m³/h cada): 79.200 m³/h no total.
- 5 × AXP700-6P (15.600 m³/h cada): 78.000 m³/h no total.
Mais exaustores menores distribuem melhor a retirada de ar ao longo do galpão; menos exaustores maiores simplificam a instalação elétrica e a manutenção. A escolha considera também a tensão disponível e as aberturas que a parede permite.
Não esqueça das entradas de ar
Todo ar retirado pelos exaustores precisa ser reposto. Sem entradas de ar suficientes, a vazão cai e as portas passam a puxar ar de forma descontrolada. Instale os exaustores no alto da parede, onde o ar quente se acumula, e do lado oposto às entradas, para que o ar novo atravesse todo o ambiente antes de sair.
Quando o exaustor de parede não é a melhor opção
- Se o ar precisa passar por dutos, filtros ou curvas, a perda de carga aumenta e o exaustor axial tubular pode ser mais adequado.
- Em galpões com pé-direito alto e calor concentrado junto à cobertura, o exaustor de teto industrial retira o ar quente no ponto mais alto.
Faça a conta na página do produto
A calculadora de vazão do exaustor de parede faz essa conta com as medidas do seu galpão e mostra as combinações de modelos da tabela. Depois, envie os dados à engenharia para confirmar a seleção, com as perdas de carga e as entradas de ar da sua instalação.
