Cortinas de ar industriais
TI9000

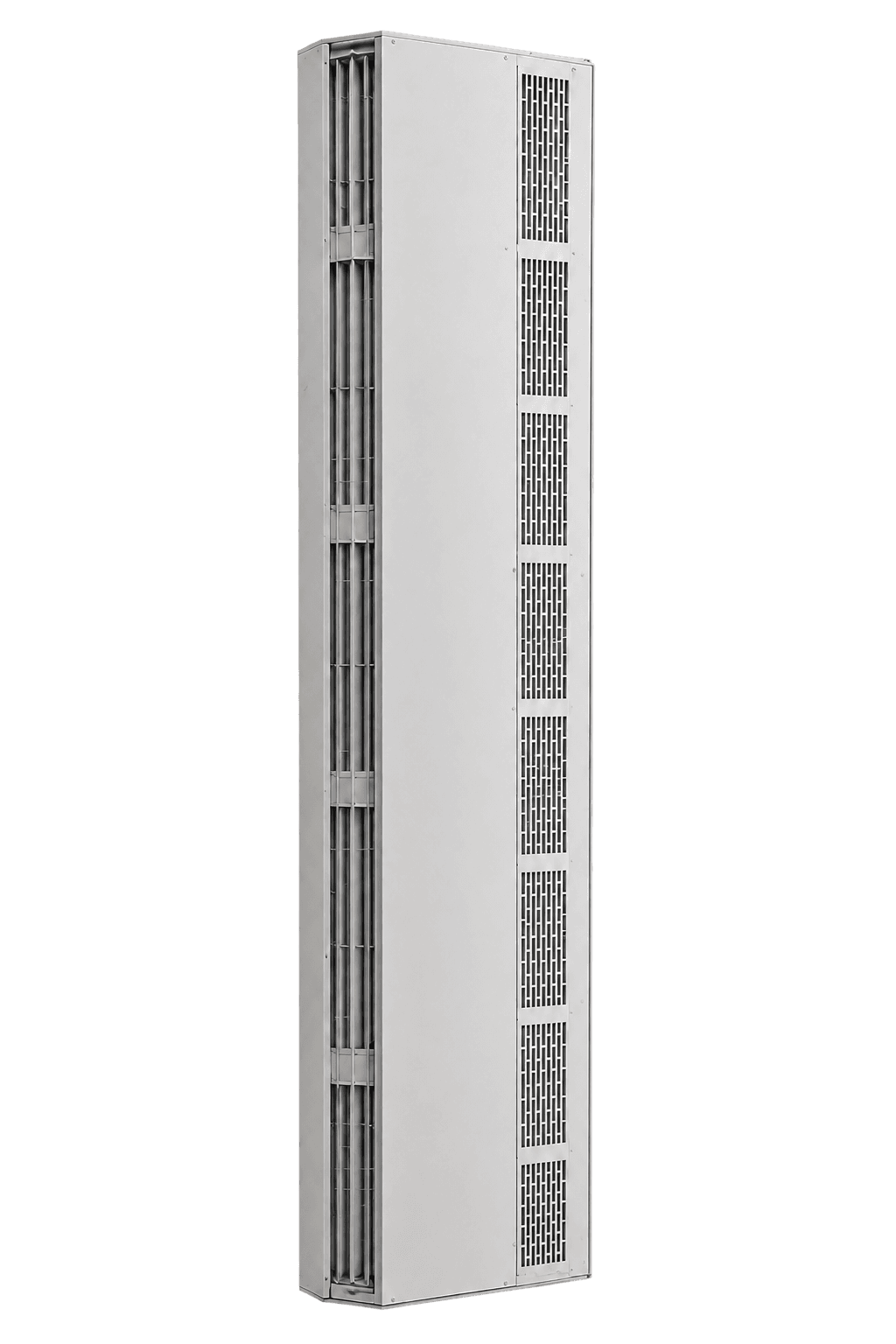

Cortina de Ar Vertical
Configuração vertical para os acessos da sua operação.
A TI9000 é a cortina de ar industrial vertical da Tecnolatina. Instalada na parede ao lado do vão, com a base no piso, atende portas de 1,0 a 3,0 m de altura, de 20 em 20 cm: o jato de 23 m/s sai na face voltada para o vão, junto à parede, e atravessa a abertura. Gabinete em aço galvanizado pintado ou em aço inox, para acessos onde a montagem acima da porta é inviável.
↓ Baixar ficha técnica
- Configuração
- Vertical, ao lado do vão
- Velocidade do ar
- 23 m/s
- Alturas
- 1,0 a 3,0 m, de 20 em 20 cm
- Alimentação
- 220 / 380 / 440 V — trifásica
Benefícios que fazem a diferença
Controle térmico
Ajuda a limitar a troca de ar pelo vão entre ambientes com condições distintas.
Barreira contra insetos
Ajuda a barrar insetos quando dimensionada para o acesso. ANVISA, MAPA e FSSC 22000: referências para avaliar a operação, não certificações do equipamento.
Controle de poeira
Contribui para reduzir a entrada de partículas transportadas pelo ar na abertura.
Passagem livre
Mantém o acesso disponível para pessoas e cargas, sem criar um fechamento físico.
Instalações reais da cortina de ar vertical

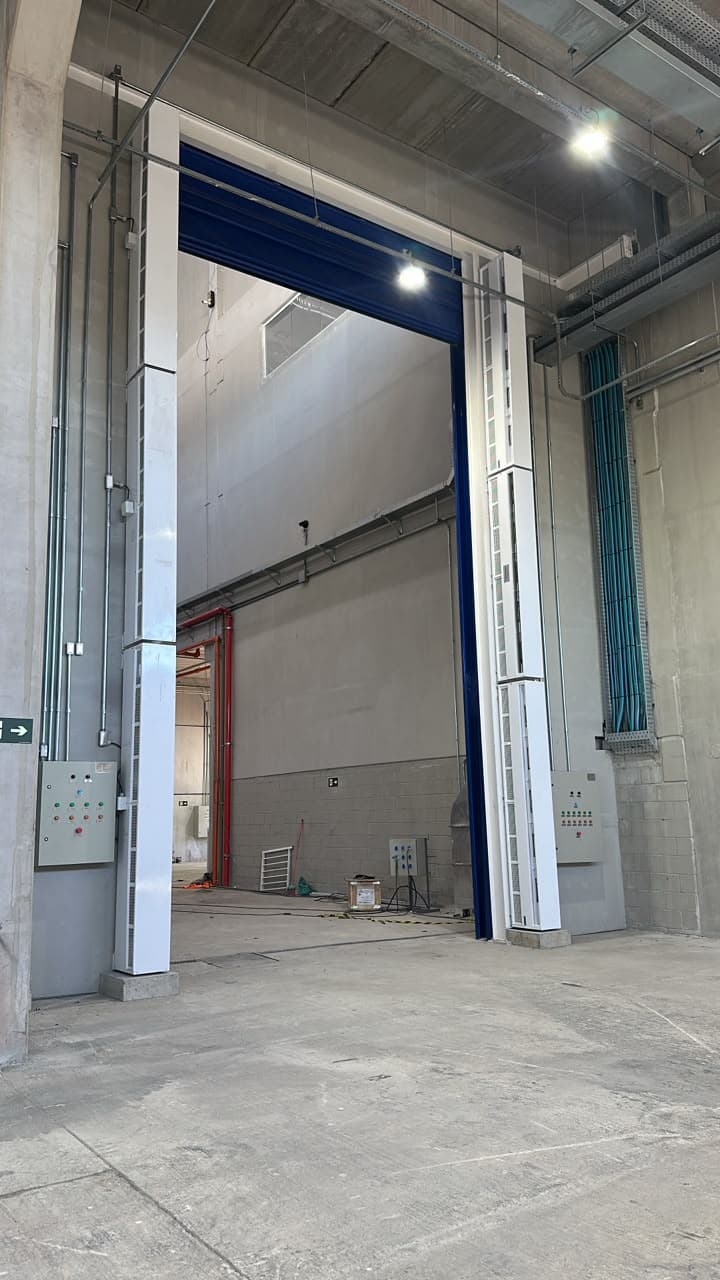

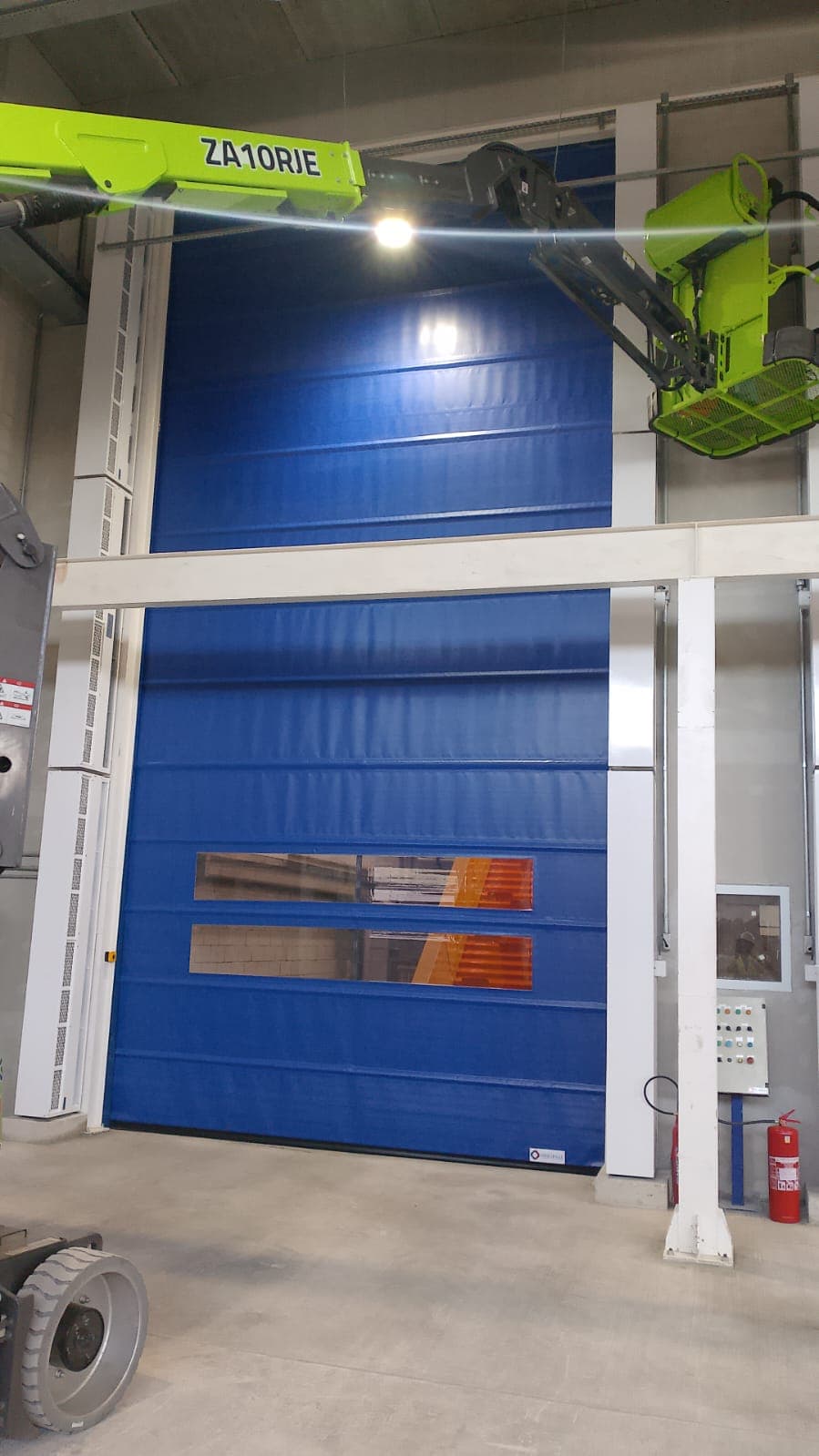

Porta rápida azul

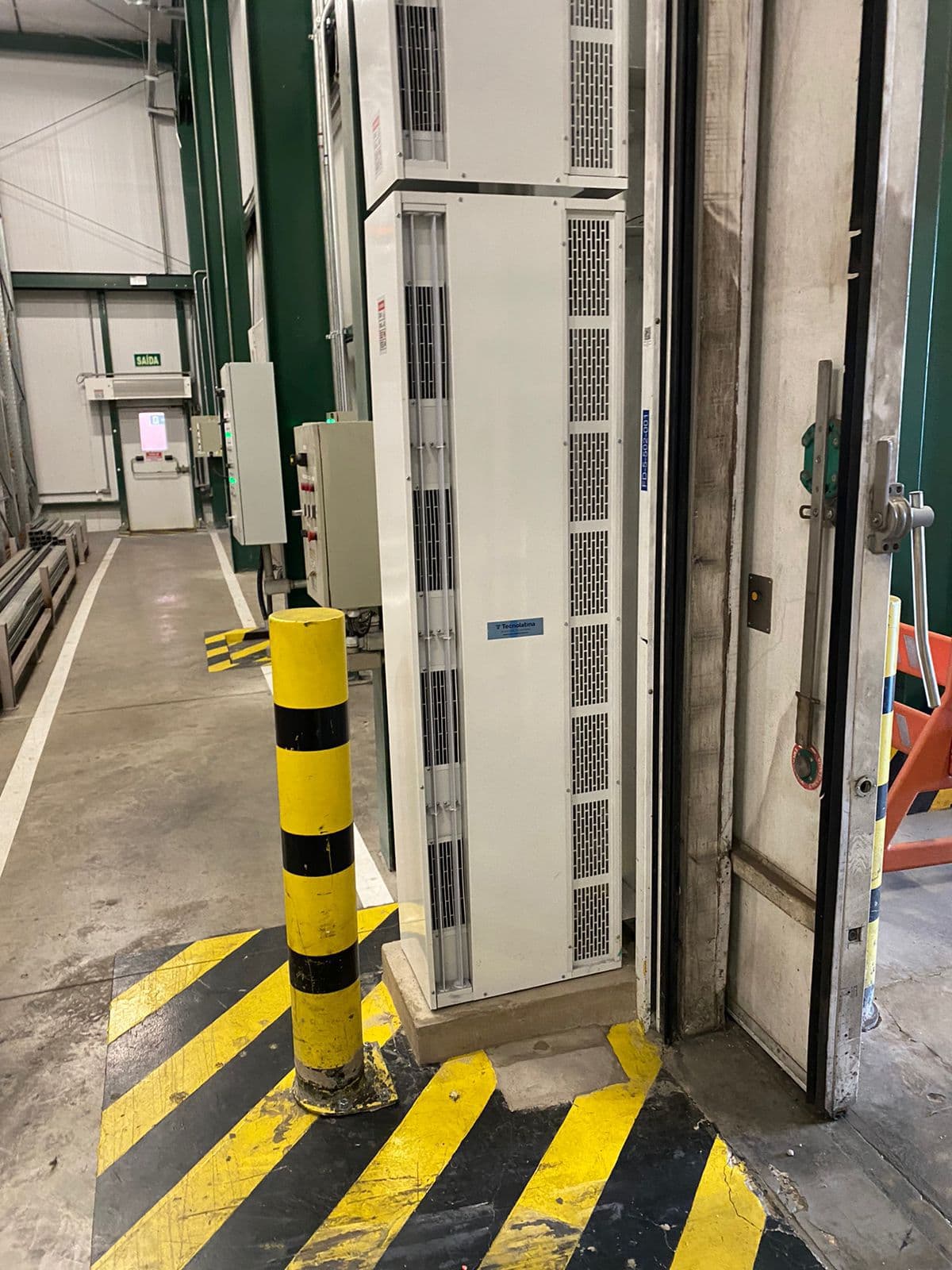

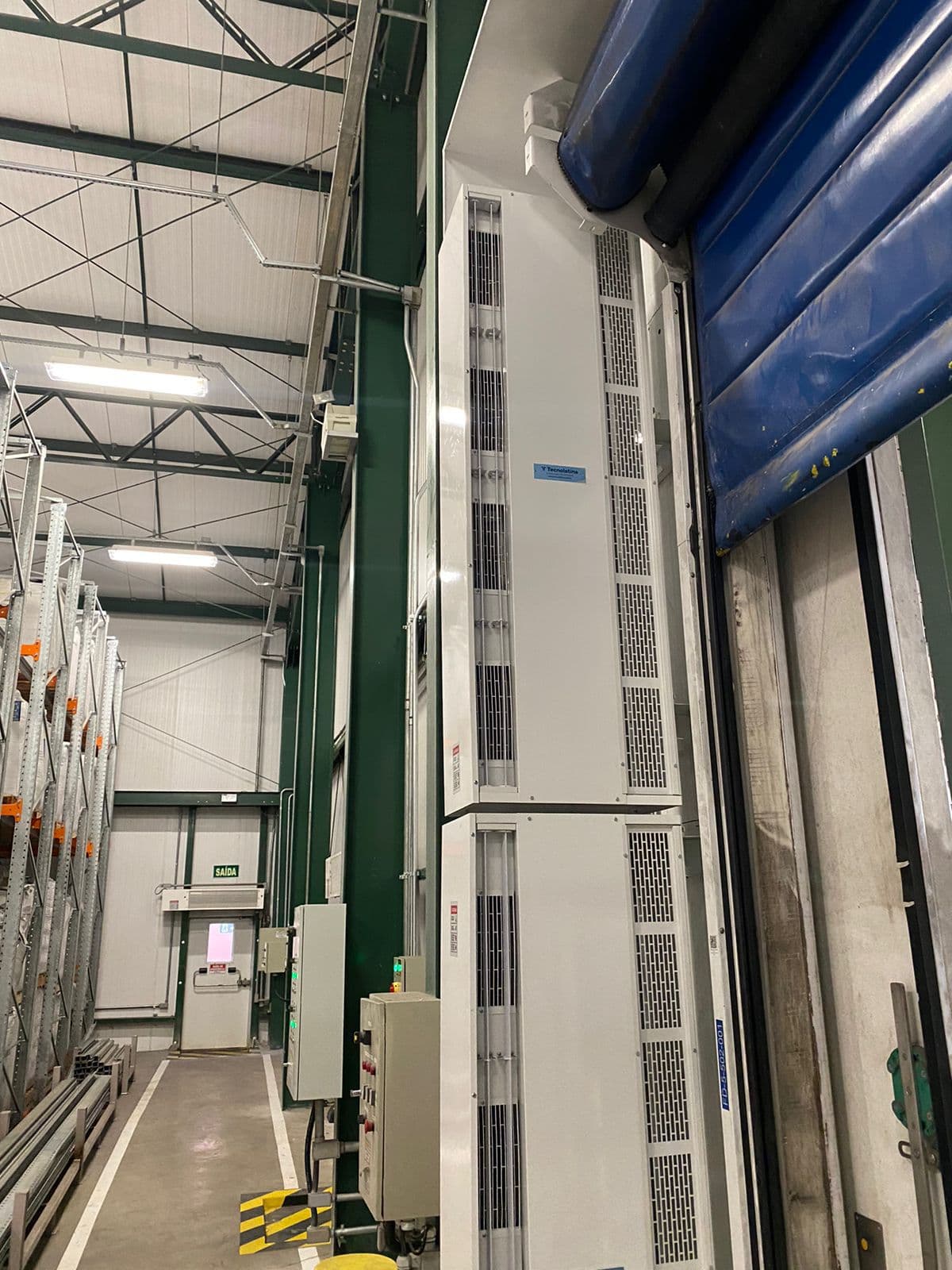

Módulos verticais junto à lateral da porta.
Instalação em galpão

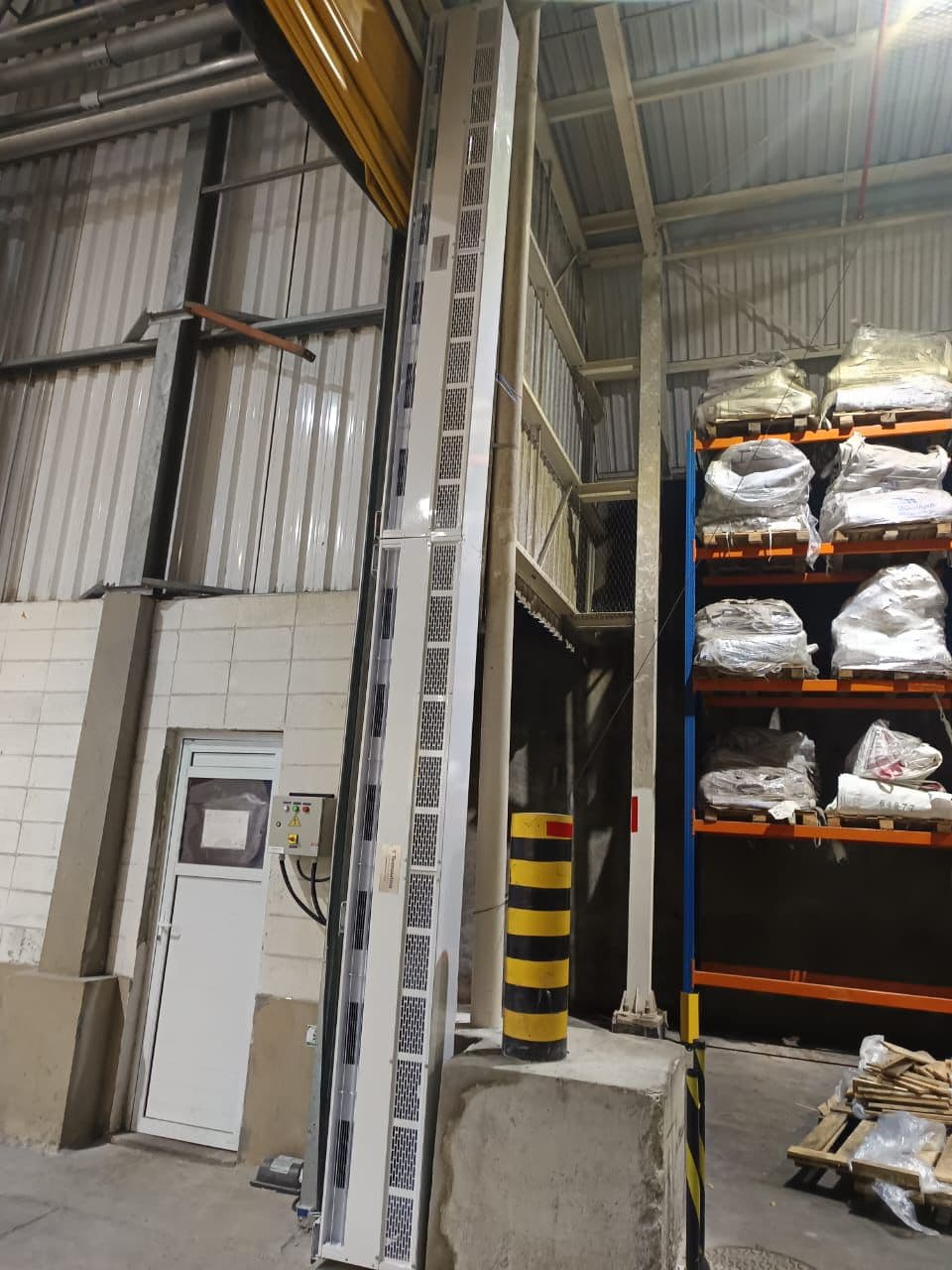

Montagem lateral junto à área de armazenagem.
Montagem do sistema
Conjunto vertical nas laterais da porta.
Configuração dual vertical
Unidades posicionadas nos dois lados do acesso.
Vídeo do produto
Vídeo de aplicação fornecido pela Tecnolatina, adaptado para 16:9 com laterais desfocadas e áudio original.
Principais características

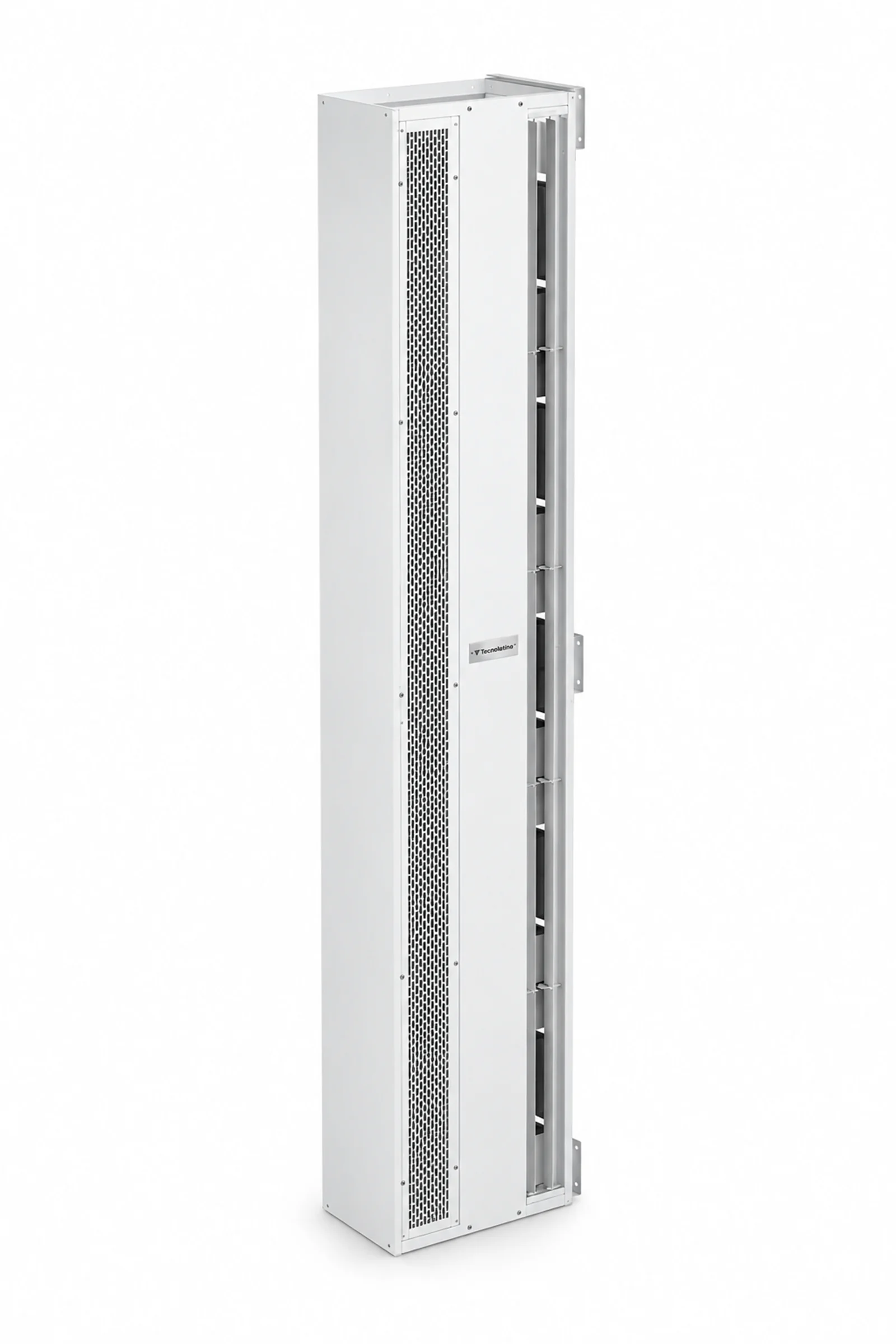

- Instalação vertical na parede ao lado do vão, com a base no piso.
- Saída de ar com aletas na face voltada para o vão, junto à parede; entrada pela grelha da mesma face.
- Fixação por 2 suportes de parede (3 a partir de 2,4 m), com 4 furos de Ø 8 mm em cada.
- Gabinete em aço galvanizado pintado ou em aço inox.
- Velocidade do ar na saída: 23 m/s.
- Alimentação: 220, 380 ou 440 V trifásica; 60 Hz.
- Motor de 1/2 CV, 4 polos: 1 a 3 motores, conforme a altura.
Modelos e configurações
| Modelo | Altura do equipamento | Motores |
|---|---|---|
| TI9010 | 1.004 mm | 1 × 1/2 CV |
| TI9012 | 1.204 mm | 1 × 1/2 CV |
| TI9014 | 1.404 mm | 2 × 1/2 CV |
| TI9016 | 1.604 mm | 2 × 1/2 CV |
| TI9018 | 1.804 mm | 2 × 1/2 CV |
| TI9020 | 2.004 mm | 2 × 1/2 CV |
| TI9022 | 2.204 mm | 2 × 1/2 CV |
| TI9024 | 2.404 mm | 3 × 1/2 CV |
| TI9026 | 2.604 mm | 3 × 1/2 CV |
| TI9028 | 2.804 mm | 3 × 1/2 CV |
| TI9030 | 3.004 mm | 3 × 1/2 CV |
Medidas conforme os desenhos de conjunto da Engenharia. A altura do equipamento acompanha a altura da porta.
Dimensões e instalação
- A — altura total
- 1.004 a 3.004 mm (altura nominal + 4 mm)
- B — largura (frente)
- 298 mm (294 mm na 3,0 m)
- D — entre furos do suporte
- 85 mm
- E — profundidade, a partir da parede
- 442 mm
- F — entre furos, na horizontal
- 263 mm
- G — do piso ao furo superior
- A − 35 mm

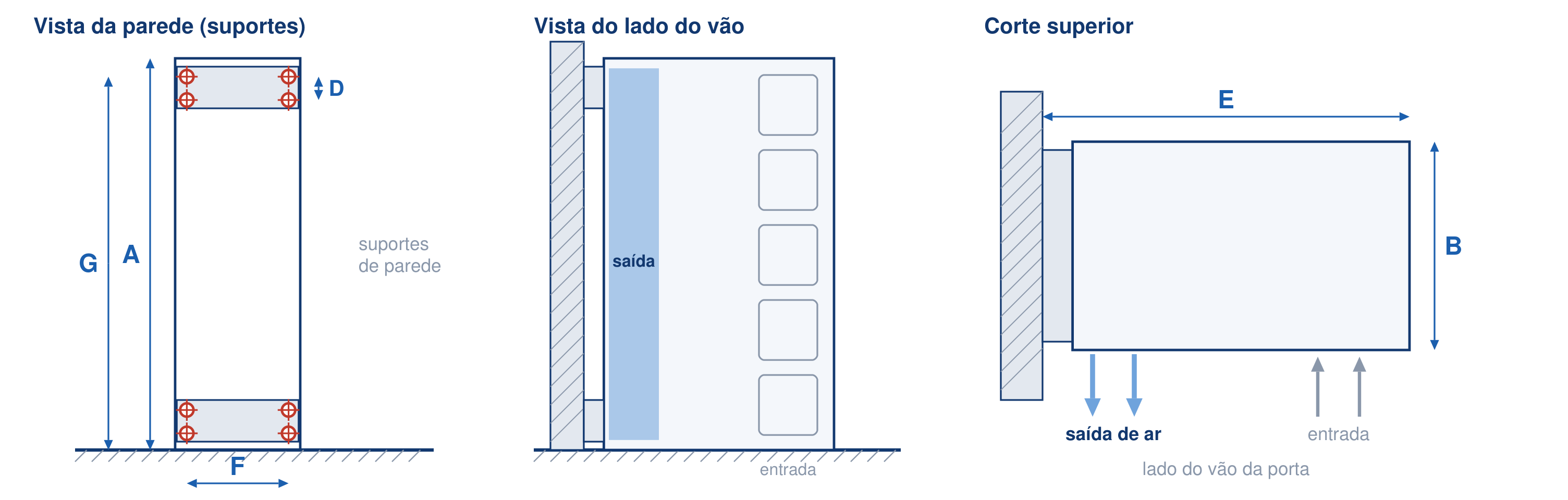

- Esquema sem escala, redesenhado a partir dos desenhos de conjunto da Engenharia.
