Filtragem integrada
O filtro fica no próprio conjunto do renovador, reunindo filtragem e movimentação de ar em um equipamento.
Renovação e filtragem
Renovador de ar
com filtro HEPA
Filtragem e movimentação de ar em um só conjunto. Conheça cada componente e descubra o que está por trás do painel.
Explore o produto
Conheça seu renovador por dentro.
Selecione uma peça para entender sua função.
Selecione uma peça para conhecer sua função.
COMPONENTE02 / 06
Filtragem do ar
Filtro HEPA
O elemento filtrante retém partículas presentes no ar que atravessa o equipamento. Nesta vista, você pode identificar sua posição entre o painel e o corpo do renovador.
Consulte a equipe sobre o elemento de reposição compatível.
Vista ilustrativa dos componentes. A separação das peças serve para visualização e não é uma instrução de desmontagem.
Ver a descrição de todos os componentes
- Painel frontal
- É a face do renovador voltada para o ambiente. O painel fica à frente do filtro e dá acesso ao conjunto interno.
- Filtro HEPA
- O elemento filtrante retém partículas presentes no ar que atravessa o equipamento. Nesta vista, você pode identificar sua posição entre o painel e o corpo do renovador.
- Corpo e interruptor
- O corpo reúne os componentes do renovador. Na lateral fica o interruptor liga/desliga, identificado no desenho do fabricante como On–Off.
- Motor
- O motor aciona o rotor, convertendo energia elétrica em movimento para fazer o ar circular pelo equipamento.
- Rotor
- As pás giram com o acionamento do motor e movimentam o ar. O desenho permite observar o rotor e a peça adjacente do conjunto.
- Conexão para duto
- A parte traseira faz a conexão do renovador com a passagem de ar. O encaixe circular integra o equipamento ao duto da instalação.
O que o conjunto oferece
Benefícios para o seu ambiente.
Filtragem, movimentação de ar e um formato pensado para integrar à parede.
Potência de 8 W
A potência elétrica informada no catálogo ajuda a avaliar o consumo na rotina de uso.
Formato compacto
A frente de 26 × 26 cm facilita a integração visual à parede, com painel branco e conexão traseira para duto.
Ruído de 20–30 dB
Faixa declarada pelo fabricante para considerar no planejamento do conforto acústico do ambiente.
Visualize a instalação
O produto no ambiente.
Imagens ilustrativas para visualizar o painel instalado e sua integração à arquitetura.
Ambiente residencial

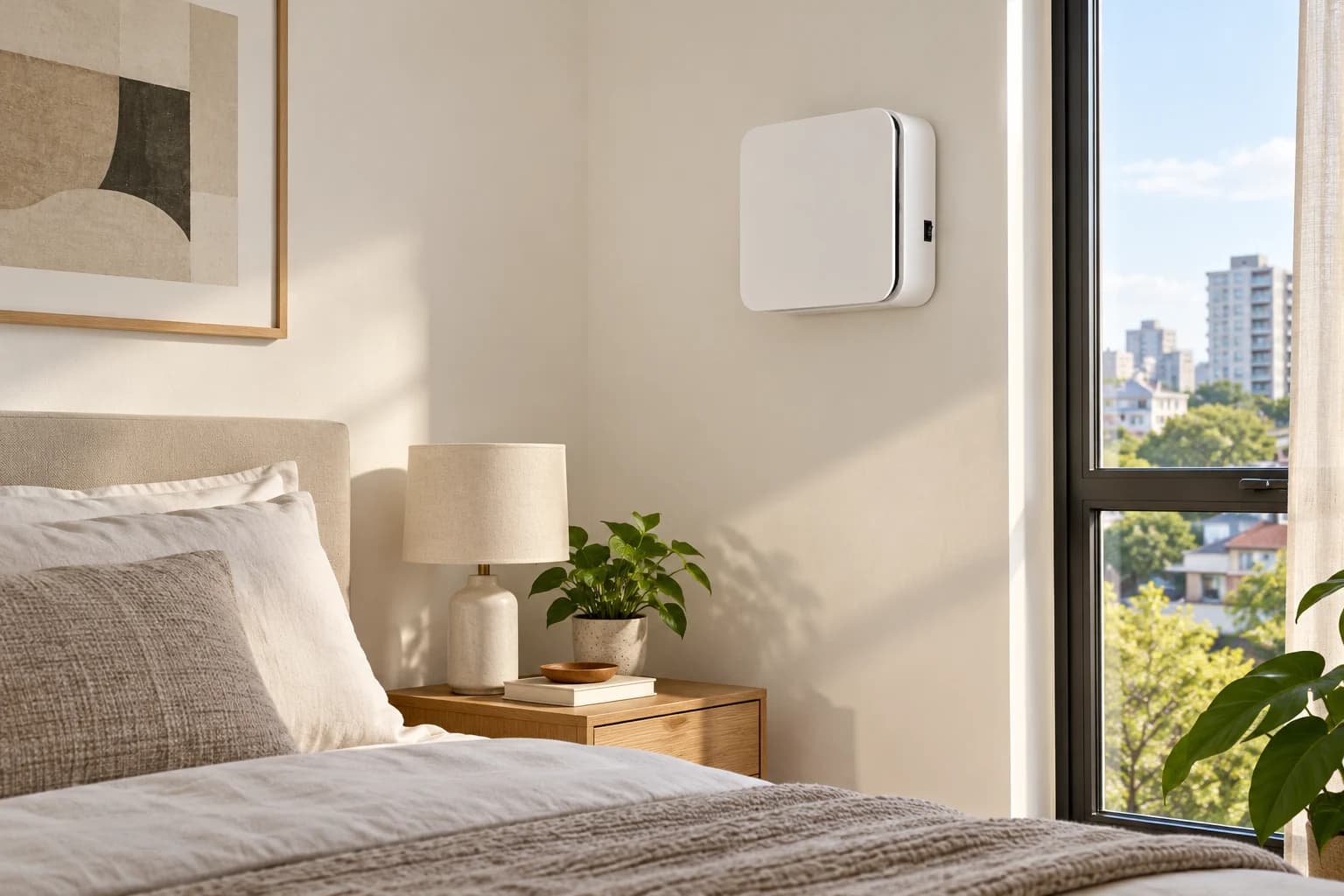

Quarto residencial
Painel compacto integrado ao ambiente. O catálogo apresenta o quarto como aplicação do produto.
Estudo de aplicação

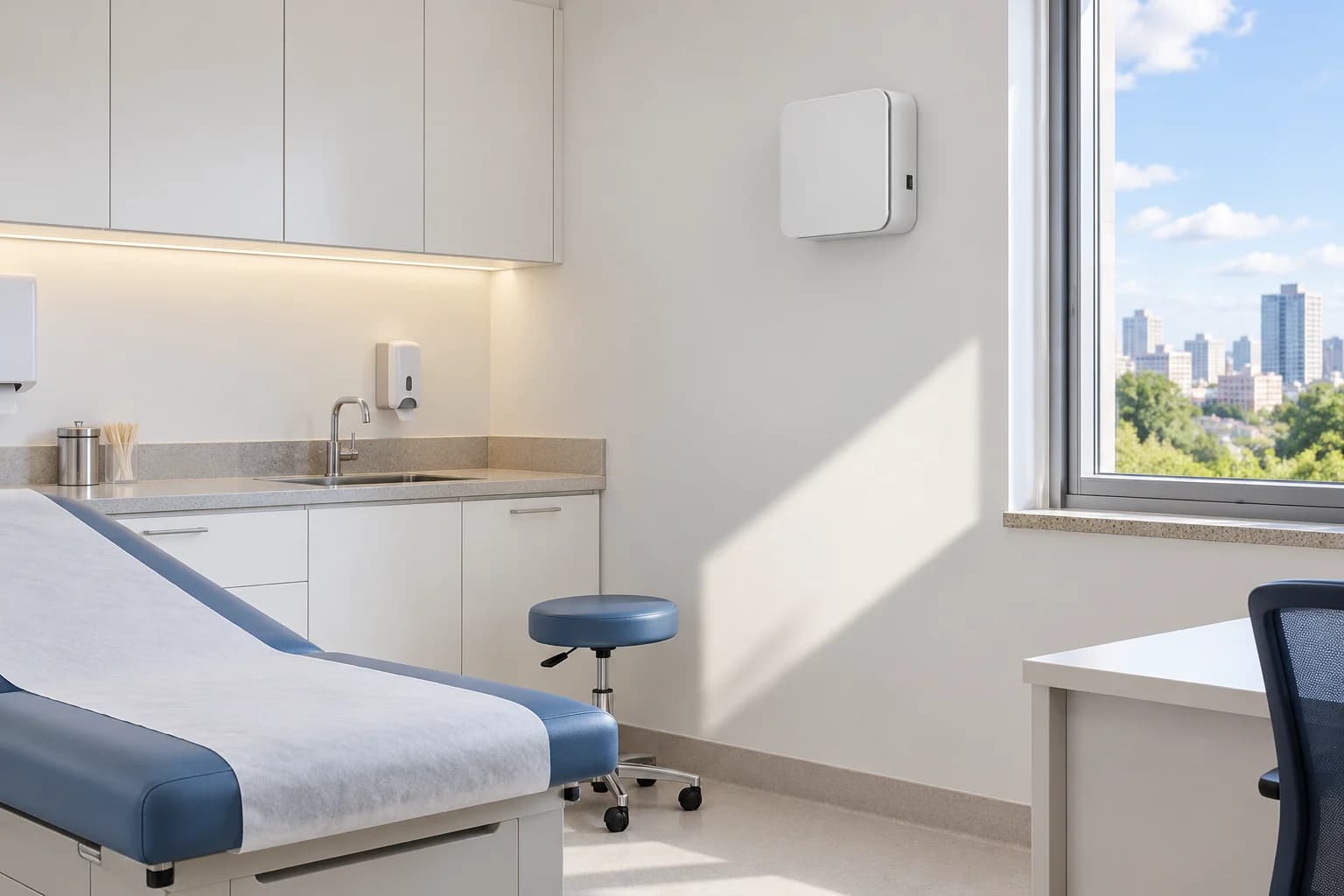

Sala de atendimento hospitalar
Visualização conceitual. A adequação ao ambiente hospitalar depende da avaliação do responsável pelo projeto; a imagem não representa certificação para uso hospitalar.
Dados do fabricante
Dados técnicos
Confira os dados do modelo KC-PM06HB1 para avaliar sua instalação.
Fonte: catálogo PM2.5 Fresh Air Fan, página 1. O desempenho no ambiente depende das condições de instalação.
PDF · 2 páginas · 0,3 MB
| Característica | Especificação |
|---|---|
| Vazão de ar | 60 m³/h |
| Potência | 8 W |
| Alimentação elétrica | 220 V |
| Nível de ruído declarado | 20–30 dB |
| Peso líquido | 2,6 kg |
| Dimensões do corpo (L × A × P) | 260 × 260 × 80 mm |
| Profundidade total no desenho | 195 mmInclui a conexão traseira. |
| Diâmetro da conexão | 150 mm |
| Opção de duas velocidades | 38 / 60 m³/hOpcional no catálogo. Consulte a configuração disponível. |
O catálogo não detalha as condições de medição do ruído. Consulte a equipe para confirmar a classificação e a eficiência do filtro na configuração fornecida.
Vamos avaliar a sua instalação?
Conte à equipe onde pretende instalar o renovador. Consulte disponibilidade, especificações e orientações para o seu ambiente.
Falar com a Tecnolatina ↗
