Controle térmico
Ajuda a limitar a troca de ar pelo vão e a preservar condições distintas entre áreas climatizadas, refrigeradas ou de processo.
Cortinas de ar industriais
Cortina de Ar Industrial
Barreiras de ar projetadas para ajudar a preservar as condições entre ambientes, reduzir a entrada de poeira e insetos e manter o acesso livre para a operação.
- Engenharia própria
- Fabricação nacional
- Projetos sob medida
Vídeo • Cortina de Ar IndustrialVídeo em preparaçãoPrincípio de funcionamento
Como funciona uma cortina de ar industrial?
A cortina de ar industrial capta o ar pelas grelhas de admissão e o impulsiona por meio de ventiladores internos. Na saída, o fluxo é direcionado ao longo do vão para formar uma barreira de ar contínua entre o ambiente externo e o interno, sem criar uma barreira física para pessoas, veículos ou cargas.
Quando o equipamento é corretamente dimensionado e instalado, essa barreira ajuda a reduzir a troca térmica e a passagem de insetos voadores, poeira e partículas. O resultado depende da altura e da largura do vão, das diferenças de pressão e temperatura, da exposição ao vento e da dinâmica operacional do acesso.
Ar externoAr internoBenefícios da aplicação
O que a cortina de ar pode melhorar no acesso industrial?
A barreira aerodinâmica atua enquanto o vão permanece aberto. Com a configuração adequada, ela apoia o controle ambiental sem interromper a circulação necessária ao processo.
Barreira contra insetos
O fluxo direcionado dificulta a passagem de insetos voadores quando seleção, posicionamento e instalação são definidos para o acesso.
Redução de contaminantes
Contribui para reduzir a entrada de poeira e partículas transportadas pelo ar, apoiando o controle ambiental da abertura.
Fluxo livre de pessoas e veículos
Mantém a passagem disponível para pessoas, empilhadeiras, veículos e mercadorias, sem criar uma barreira física durante a operação.
Linha industrial
Modelos de Cortina de Ar Industrial
A linha reúne configurações para diferentes objetivos e formas de instalação. A seleção final considera as características do vão, o ambiente e a rotina operacional — não apenas o comprimento do equipamento.
Cortina de ar industrial

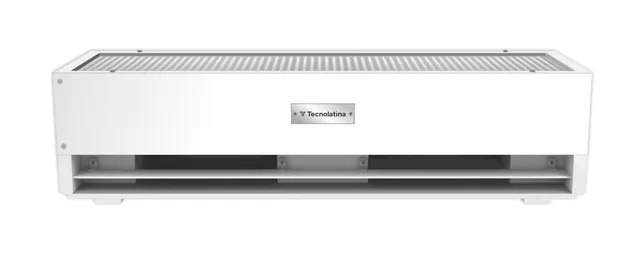

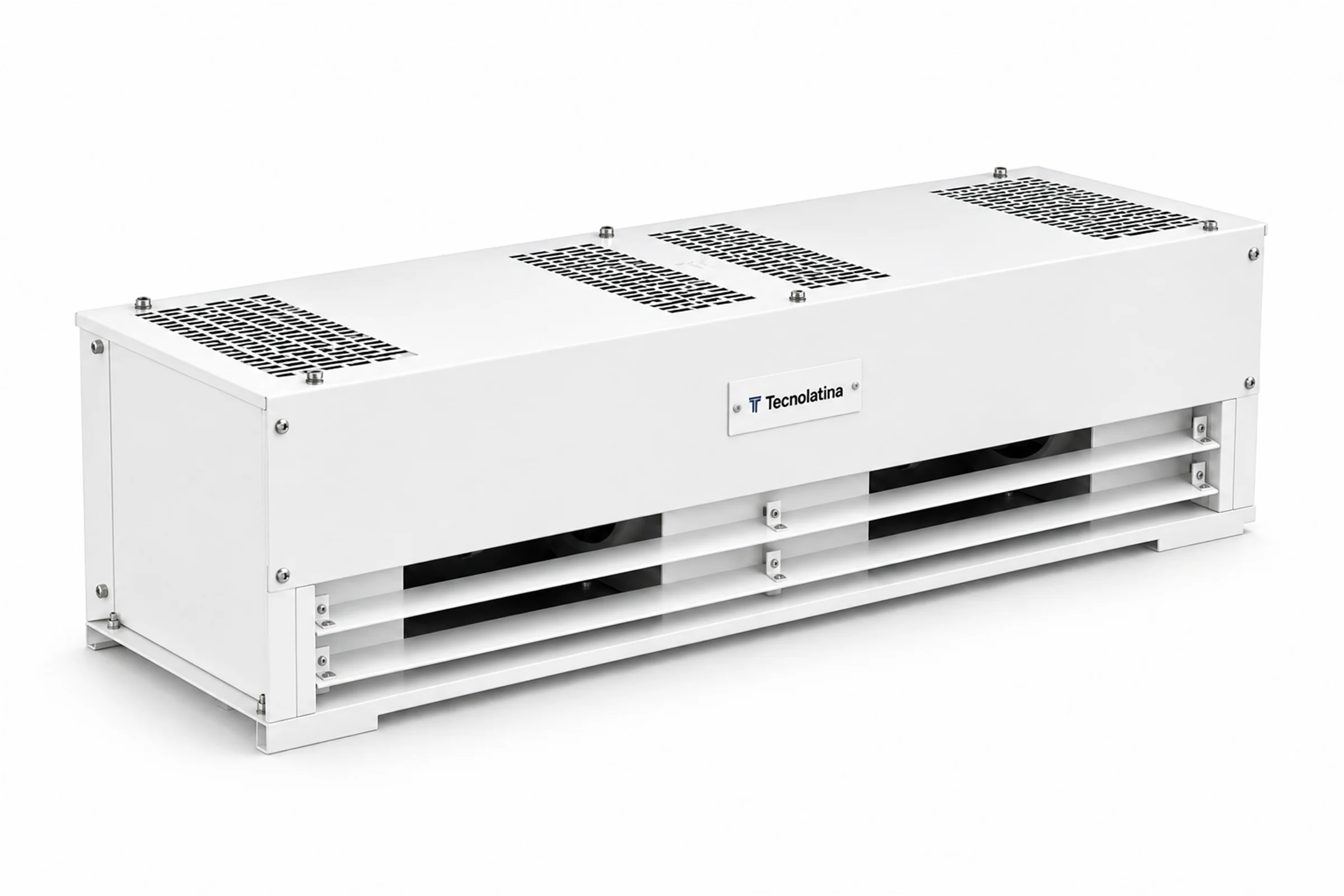

TI6000
Modelo para portas industriais de menor altura, aplicado ao controle térmico, de insetos e poeira.
- Altura máxima de instalação
- 3,5 m
Cortina de ar industrial

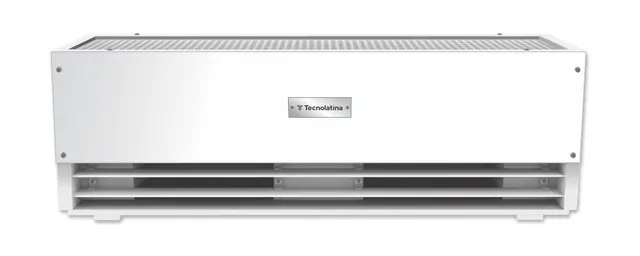

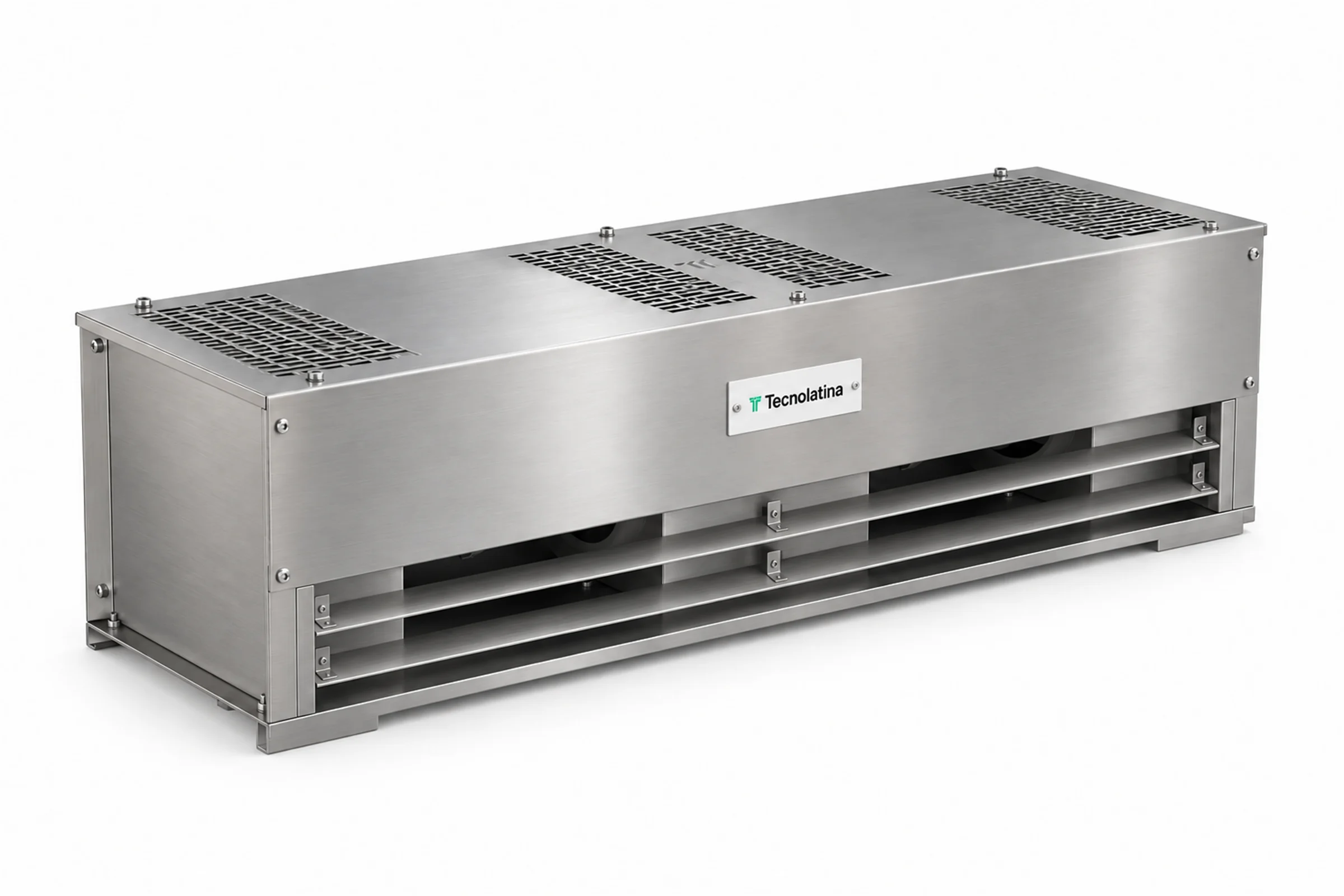

TI8000
Configuração para portas industriais de maior altura em ambientes sem umidade.
- Altura máxima de instalação
- 6 m
Cortina de ar industrial

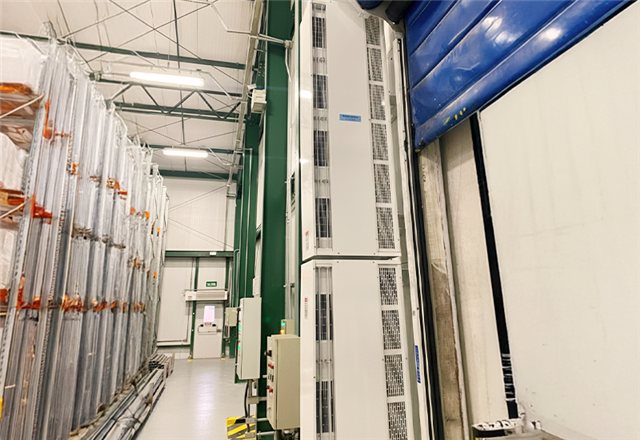

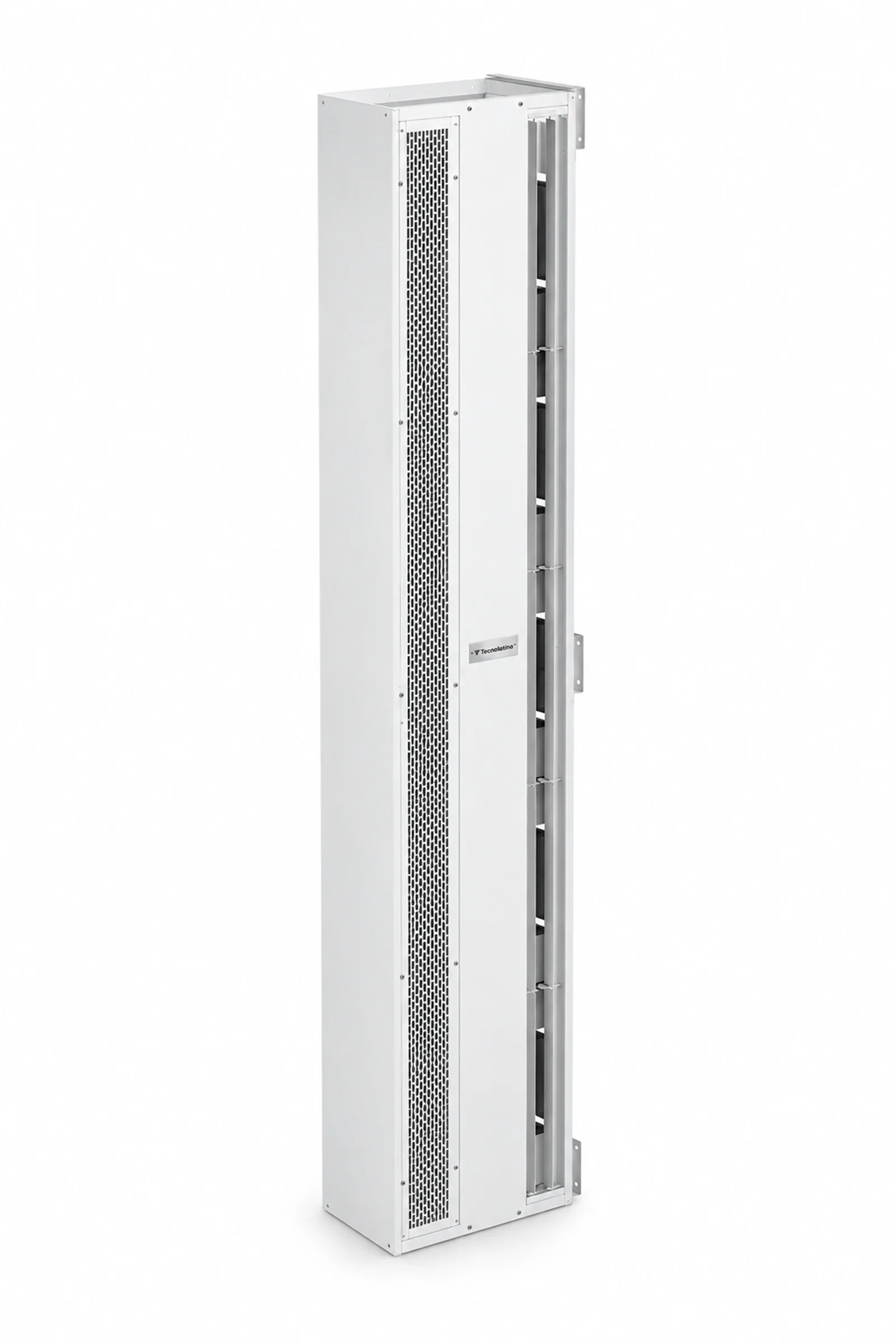

TI9000
Sistema com unidades laterais para acessos onde a montagem acima do vão é inviável.
- Configuração de instalação
- Sistema dual vertical
Cortina de ar industrial

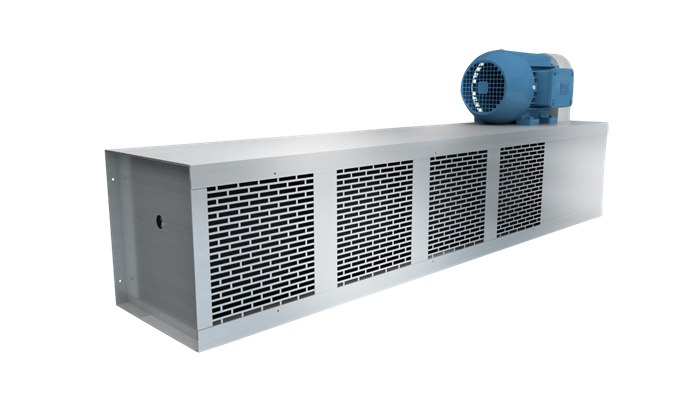

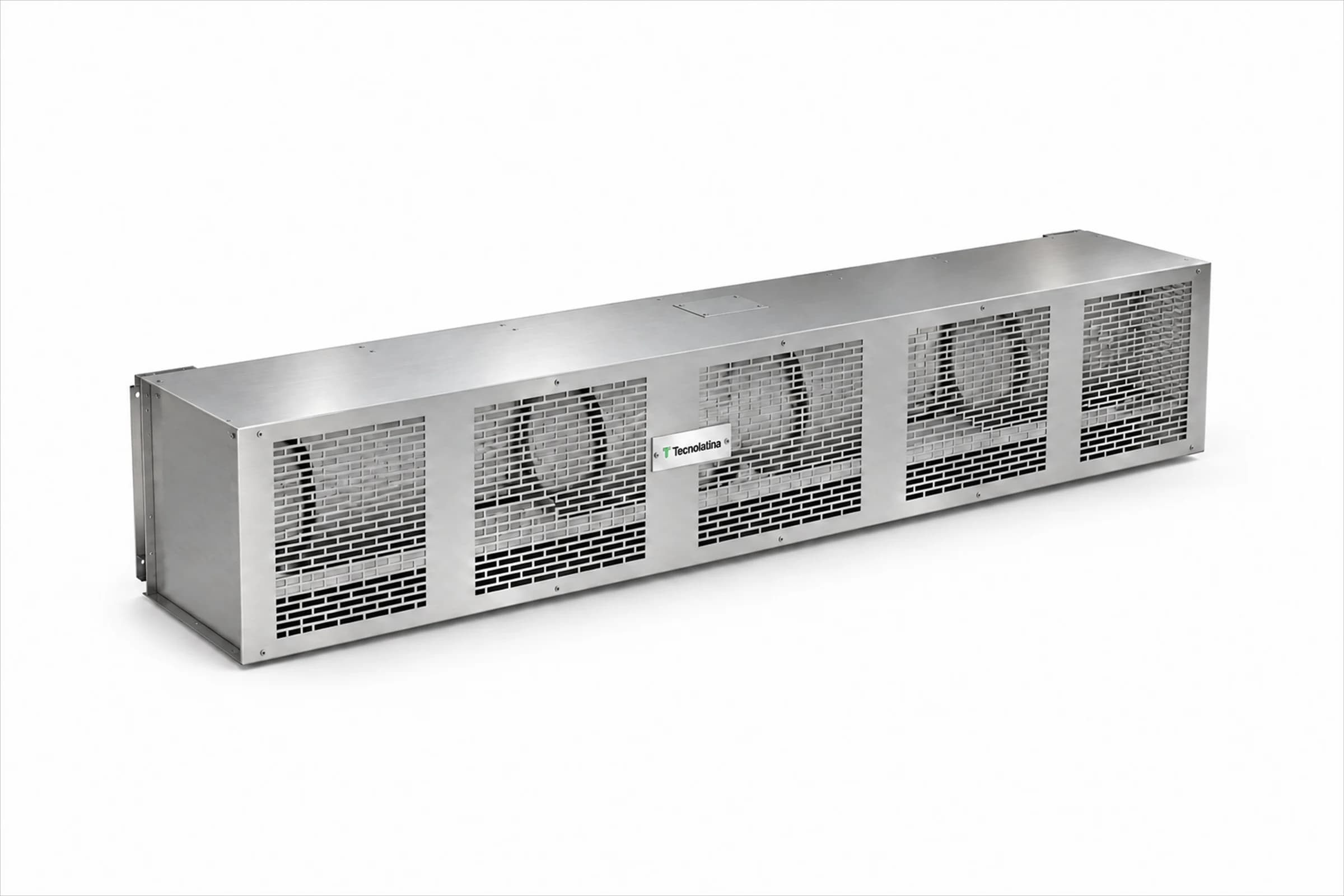

TI10000
Modelo para grandes vãos industriais, como docas e acessos com circulação de veículos.
- Altura máxima de instalação
- 8 m
| Modelo | Altura da porta | Velocidade do ar | Vazão (larguras de 1,0 a 3,0 m) | Motor | Ruído | Alimentação |
|---|---|---|---|---|---|---|
| TI6000 | Até 3,5 m | 23 m/s | 3.597 a 11.799 m³/h | 1/2 CV | 78 dB | 220 V mono ou 220 / 380 / 440 V tri |
| TI8000 | Até 6 m | 28 m/s | 4.056 a 14.196 m³/h | 1 hp | 83 dB | 220 / 380 V tri |
| TI10000 | Até 8 m | 35 m/s | 7.695 a 23.085 m³/h | 2 CV | 85 dB | 220 / 380 / 440 V tri |
| TI9000 (vertical) | 1,0 a 3,0 m de altura, instalada ao lado do vão | 23 m/s | Conforme o projeto | 1/2 CV (1 a 3 motores) | Sob consulta | 220 / 380 / 440 V tri |
Todos os modelos são fabricados em aço galvanizado com pintura eletrostática ou em aço inox 304. A escolha da cortina de ar industrial considera altura e largura do vão, diferença de temperatura, vento e rotina do acesso.
Contextos de uso
Onde aplicar a Cortina de Ar Industrial
Indicada para acessos que precisam permanecer disponíveis durante a operação e, ao mesmo tempo, exigem maior controle sobre a troca de ar, a entrada de insetos ou o transporte de partículas.
Indústria de embalagens
Frigoríficos

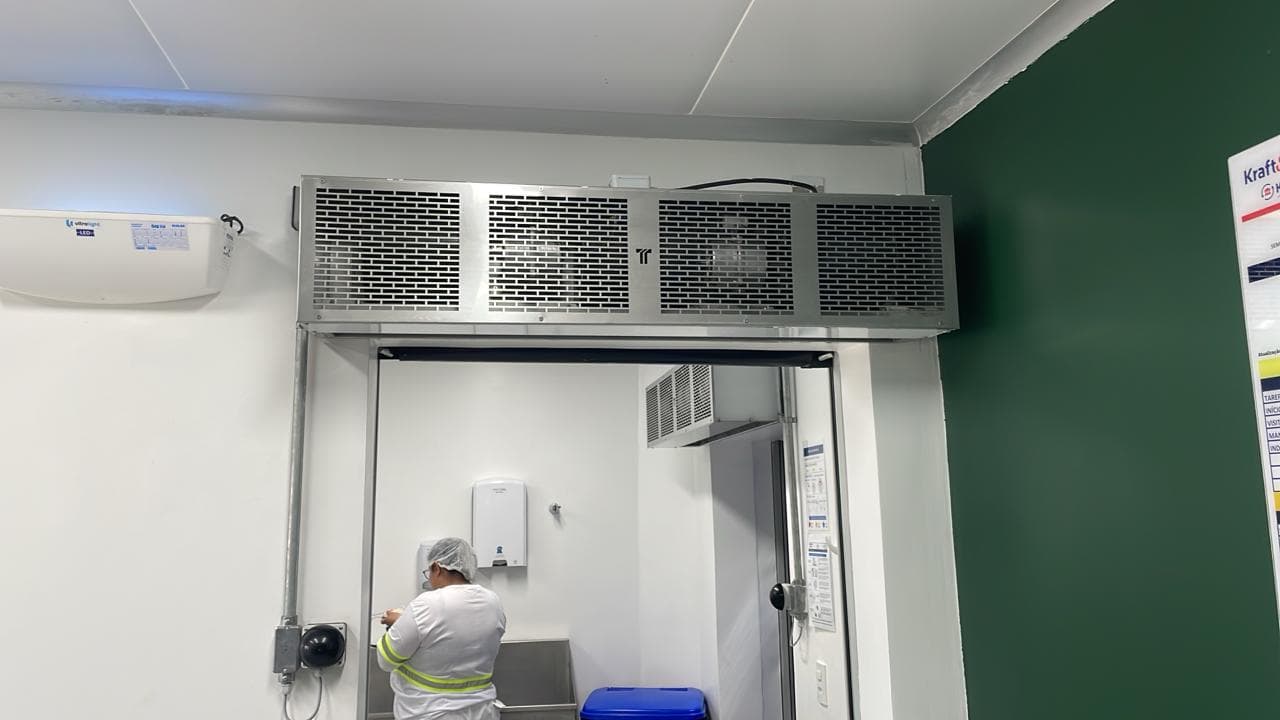

Áreas de produção controlada

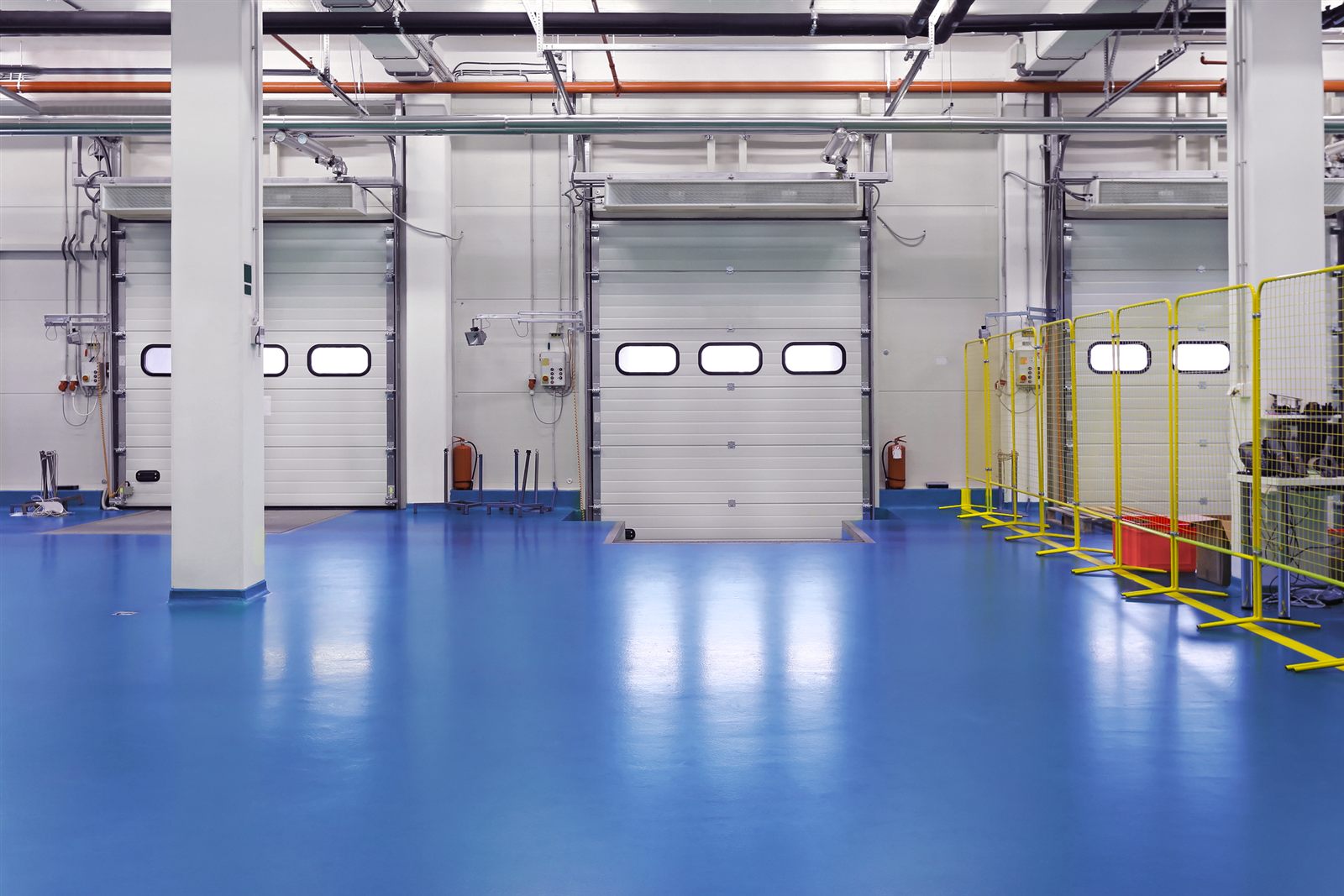

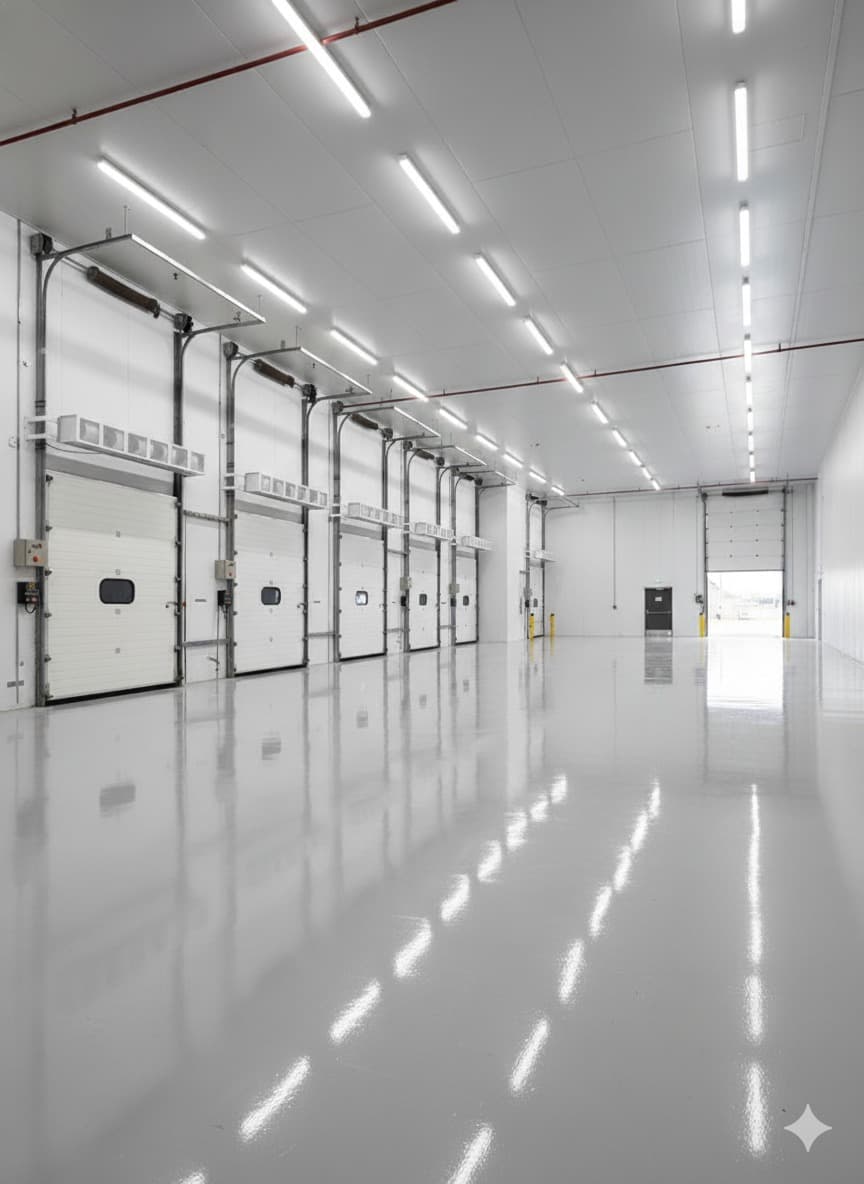

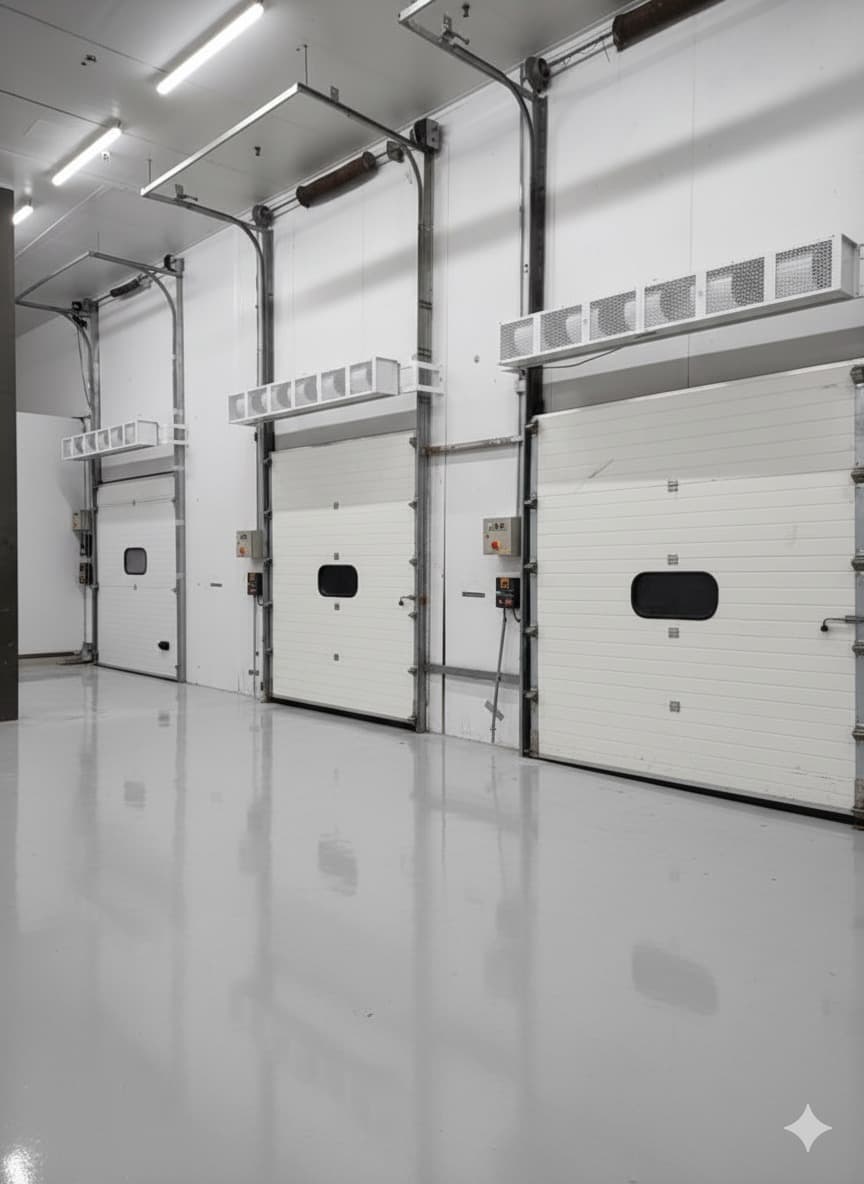

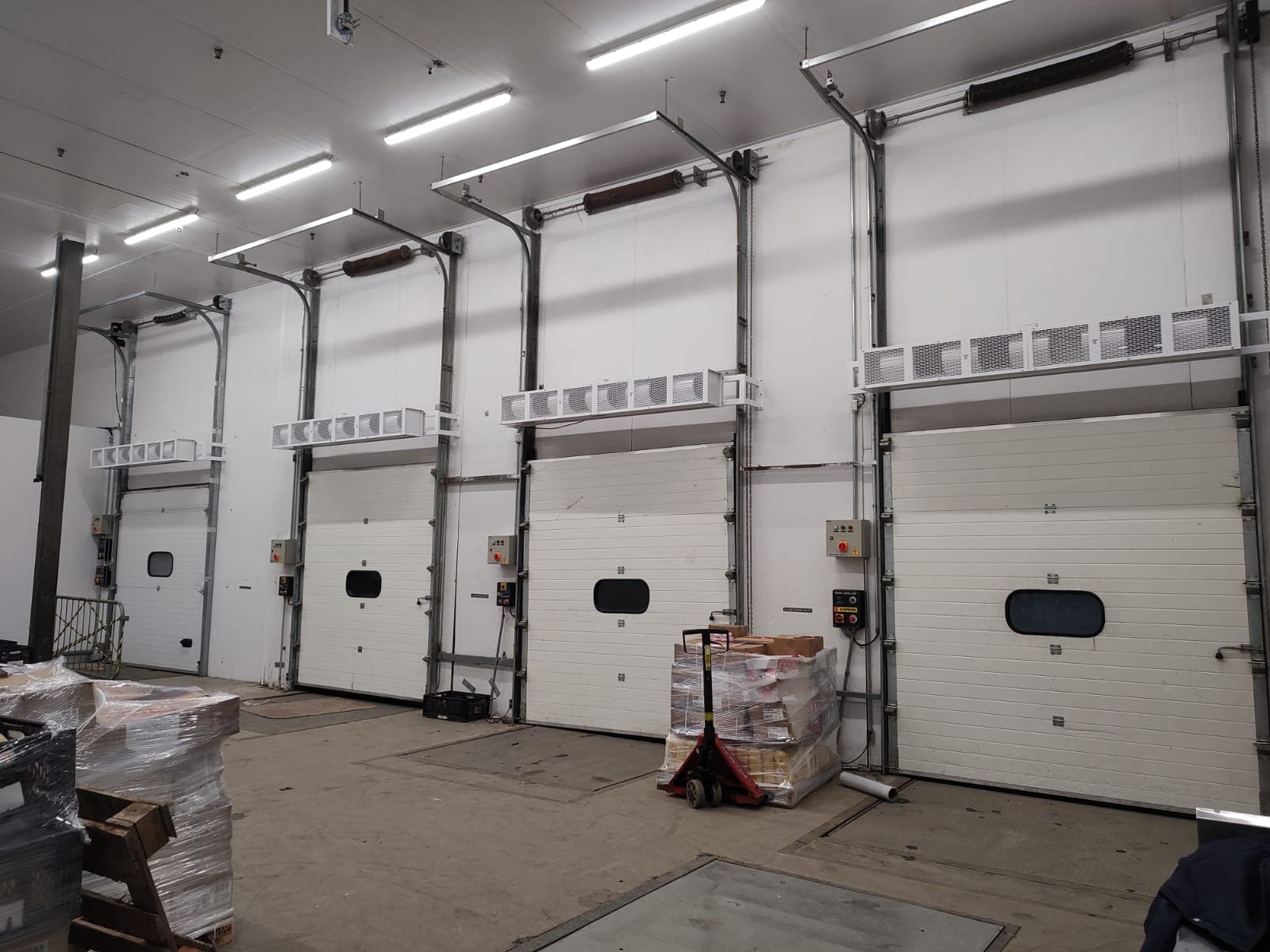

Docas refrigeradas
Supermercados

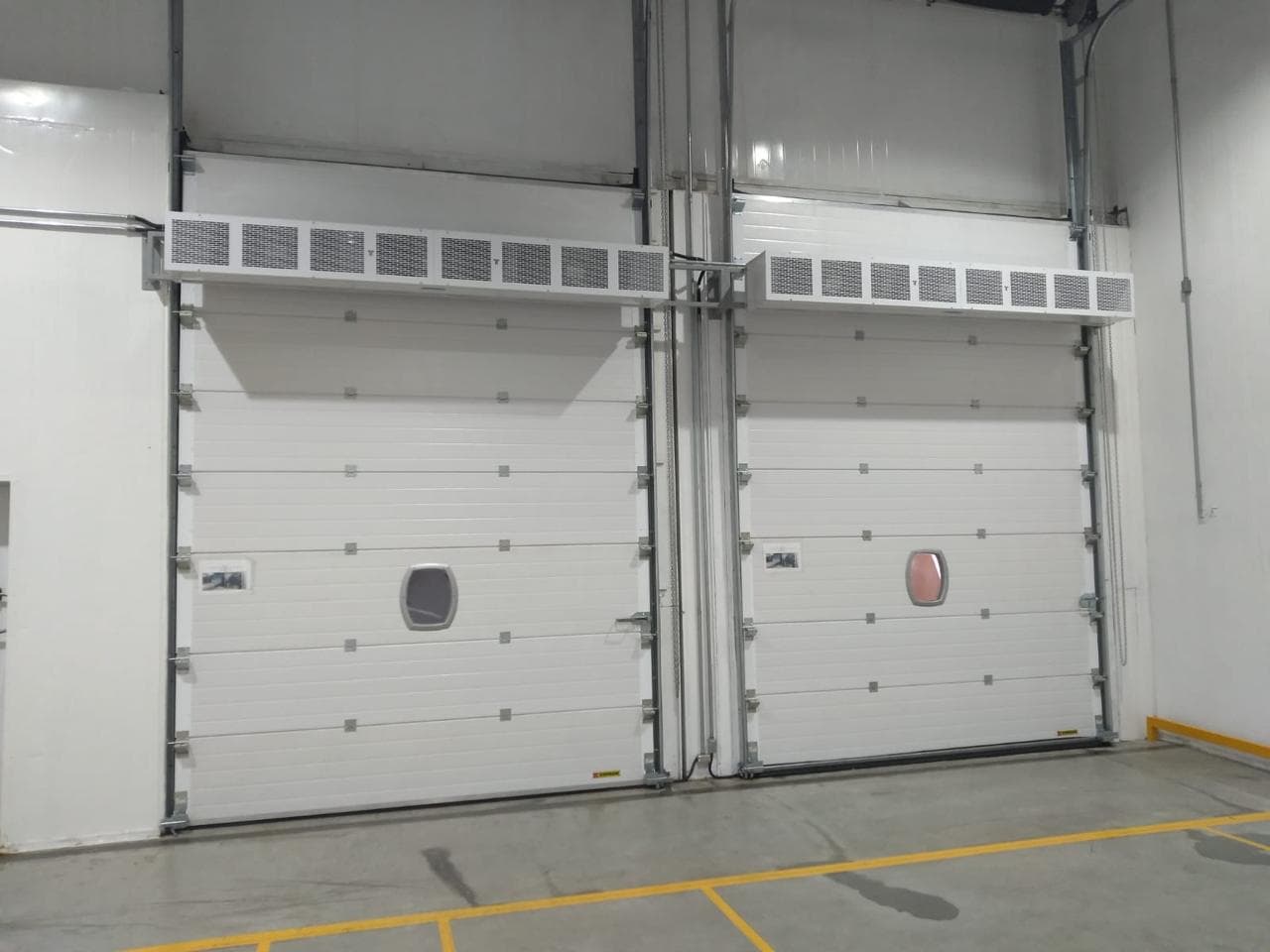

Centros de distribuição
Indústria de ração

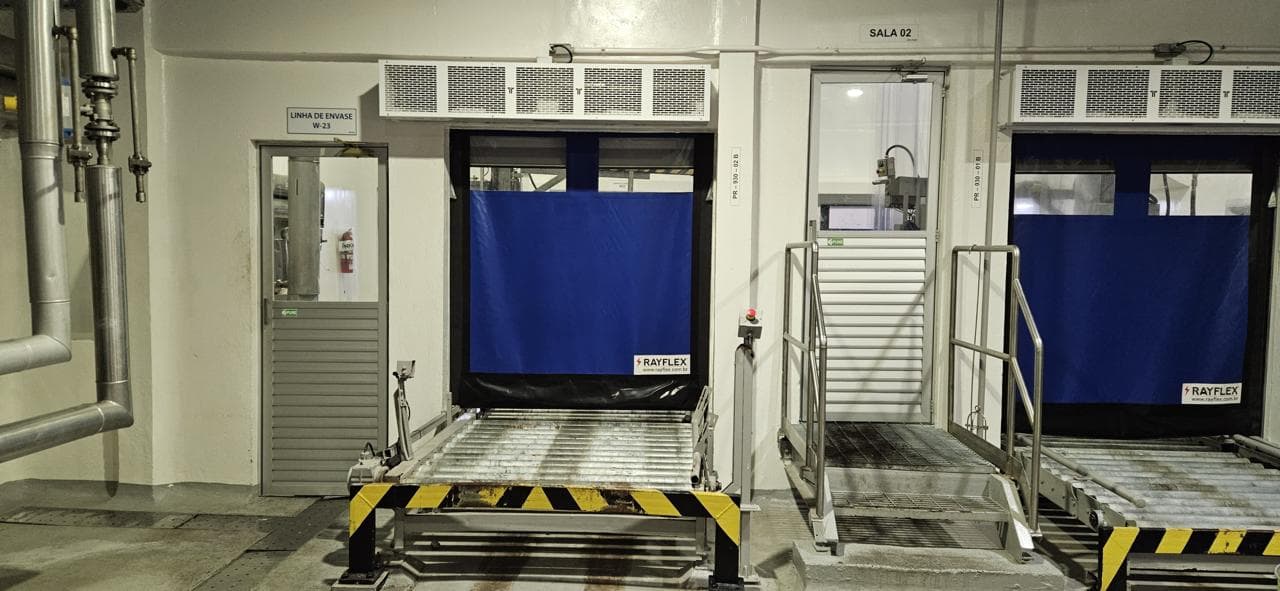

Indústria de bebidas

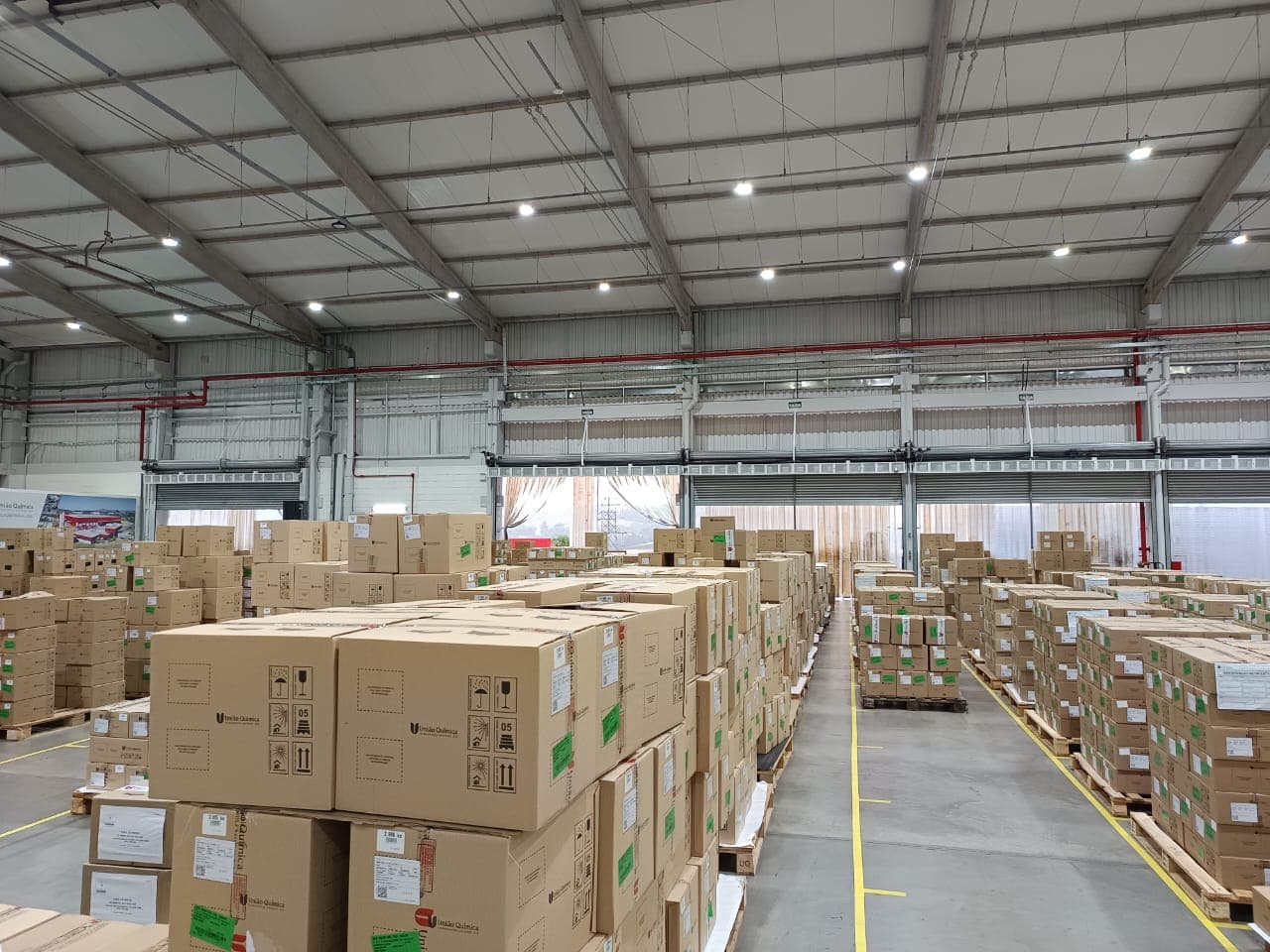

Laboratórios e farmacêuticas
Usinas de açúcar

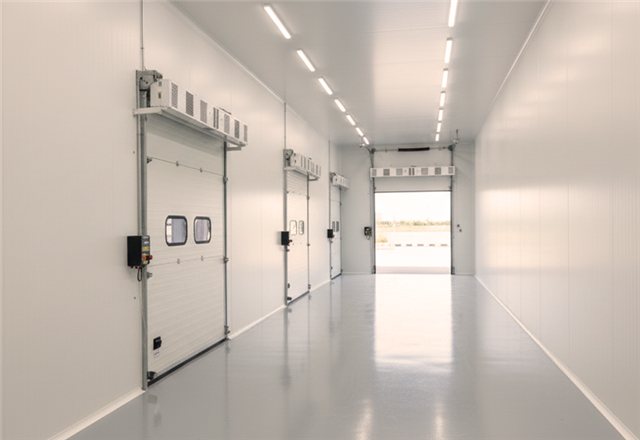

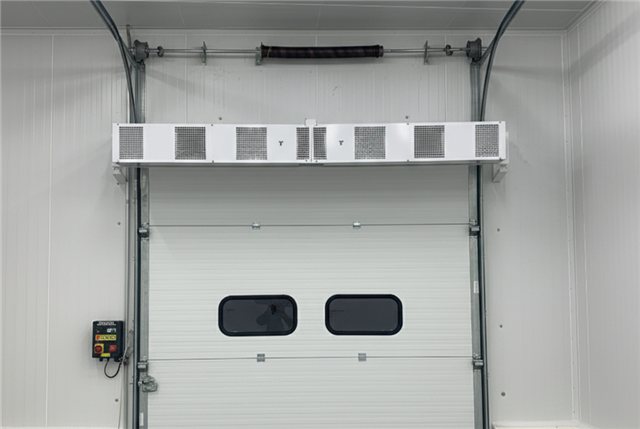

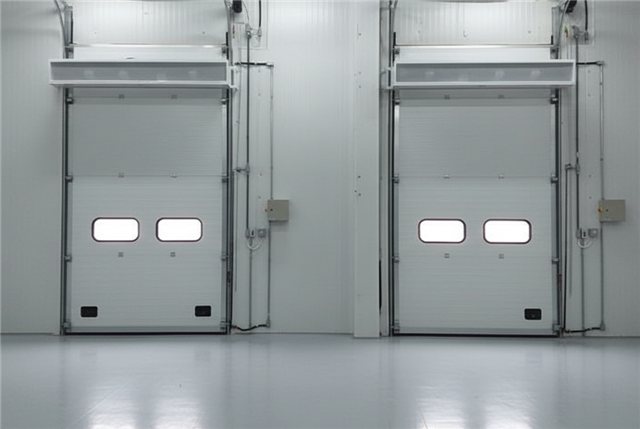

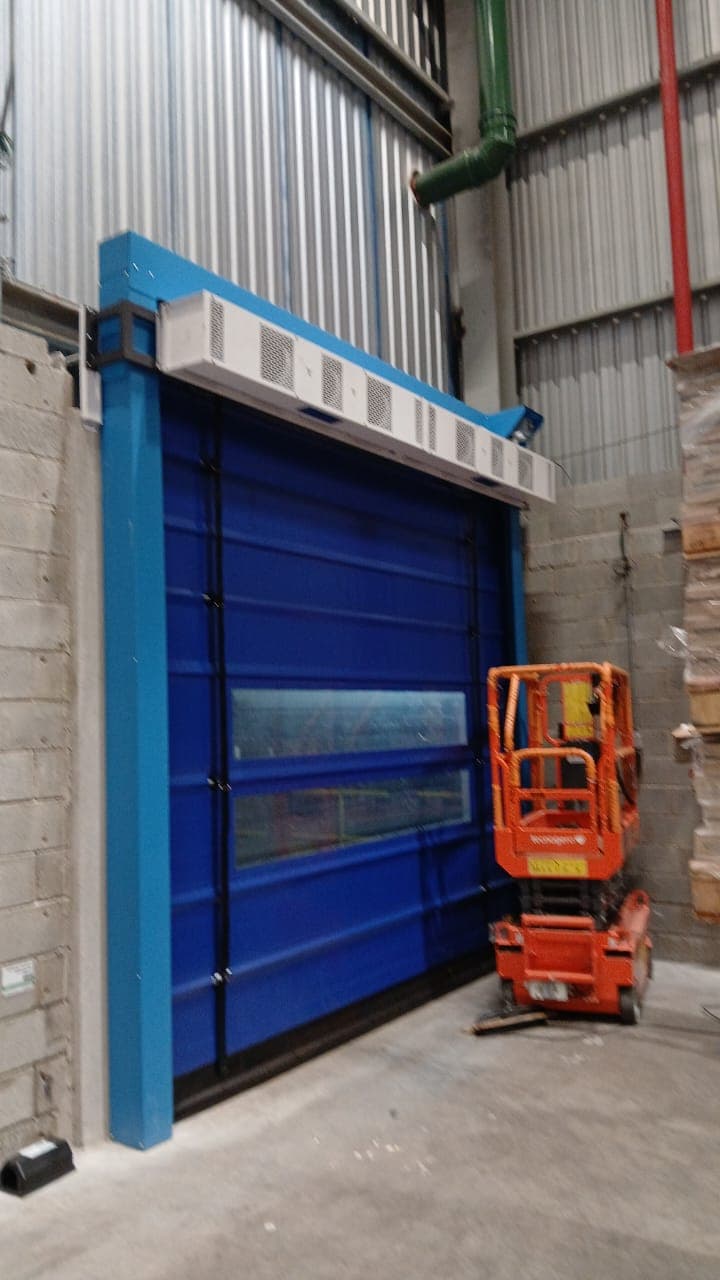

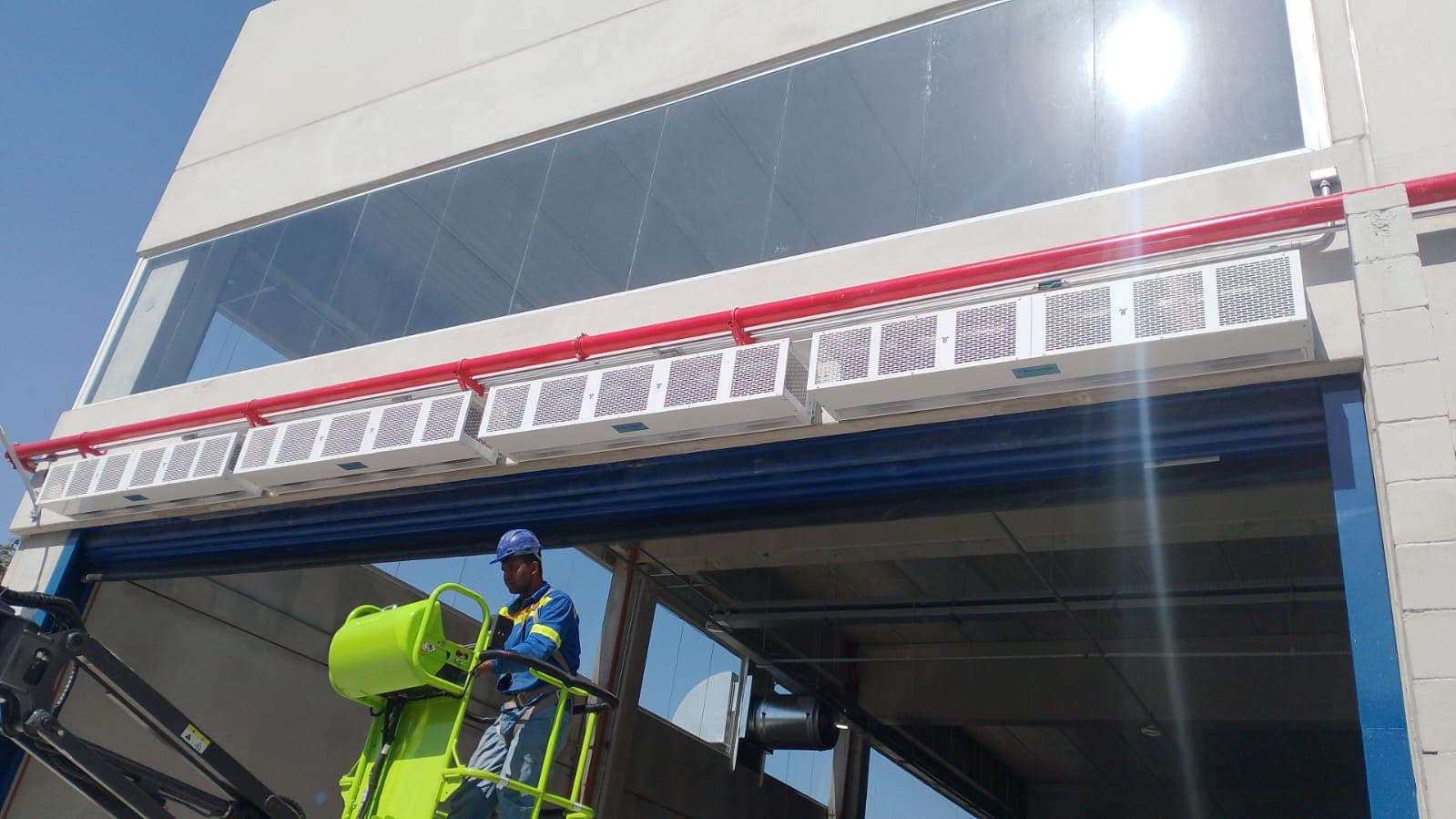

Instalação real • Indústria de embalagensEquipamento em operação
Veja a Cortina de Ar Industrial instalada
Observe a posição do equipamento sobre o vão, a área de passagem preservada e a integração da solução à rotina de um acesso industrial.
- Equipamento instalado
- Fluxo de ar em operação
- Aplicação industrial real
Apoio à especificação
Ferramentas para escolher e calcular
Calculadora de Cortina de Ar
Encontre a Cortina de Ar Ideal
Responda às perguntas sobre o vão, a aplicação e o cenário de instalação para orientar a escolha.Calcular agoraCalculadora de Retorno do Investimento
Estime a economia da sua operação
Estime o impacto das perdas térmicas e avalie o potencial de economia para a sua operação.Calcular economiaConteúdo técnico
Guia técnico sobre Cortinas de Ar
Como dimensionar cortina de ar industrial
Altura da porta, diferencial térmico e frequência de abertura: o passo a passo para escolher o modelo certo para o vão.
Ler artigo: Como dimensionar cortina de ar industrialPreço e retorno do investimento
Os fatores que definem o investimento em cortina de ar industrial e como calcular o retorno em câmaras frias.
Ler artigo: Preço e retorno do investimentoCortina de ar contra insetos voadores
Como a barreira de ar dificulta a entrada de insetos voadores em indústrias, restaurantes, câmaras frias e portas comerciais.
Ler artigo: Cortina de ar contra insetos voadoresDúvidas frequentes
Perguntas frequentes sobre Cortinas de Ar
Como dimensionar a cortina de ar?
O dimensionamento considera as dimensões do vão, as condições entre os ambientes, o fluxo operacional, a incidência de vento e a posição disponível para instalação. A seleção final deve ser feita a partir dos dados reais do acesso.
Qual a altura máxima de instalação?
Não existe uma resposta única para todas as aplicações. O limite depende do modelo, das condições do vão e do objetivo do projeto, por isso a altura deve ser analisada pela engenharia antes da especificação.
A cortina de ar substitui uma porta?
A cortina de ar cria uma barreira aerodinâmica, não um fechamento físico. A combinação mais adequada depende do nível de separação exigido e da rotina de abertura do local.
Qual manutenção é necessária?
A rotina deve contemplar limpeza e inspeções compatíveis com o ambiente e a frequência de uso. O plano correto é definido de acordo com o equipamento e as condições da instalação.
A cortina de ar faz muito ruído?
A percepção sonora varia conforme o modelo, o ponto de operação, a montagem e o ambiente. Esses fatores precisam ser considerados durante a seleção da solução.
Qual é o consumo de energia?
O consumo depende da configuração e do regime de operação. Para avaliar o projeto como um todo, é importante comparar esse consumo com as perdas térmicas que a solução busca reduzir.
Posso combinar vários equipamentos?
A calculadora permite combinar módulos de 0,90 m, 1,20 m, 1,50 m e 1,80 m para cobrir a largura da abertura. A configuração também precisa ser compatível com a altura e as condições de instalação.
Posso calcular várias portas juntas?
Sim. Cadastre uma linha para cada porta na calculadora. O resumo reúne as recomendações de cada abertura em um único projeto.
Como informar a alimentação elétrica?
Informe na calculadora a alimentação disponível para o projeto. Essa informação é usada na seleção dos equipamentos e deve corresponder à instalação do local.
O suporte padrão está incluso?

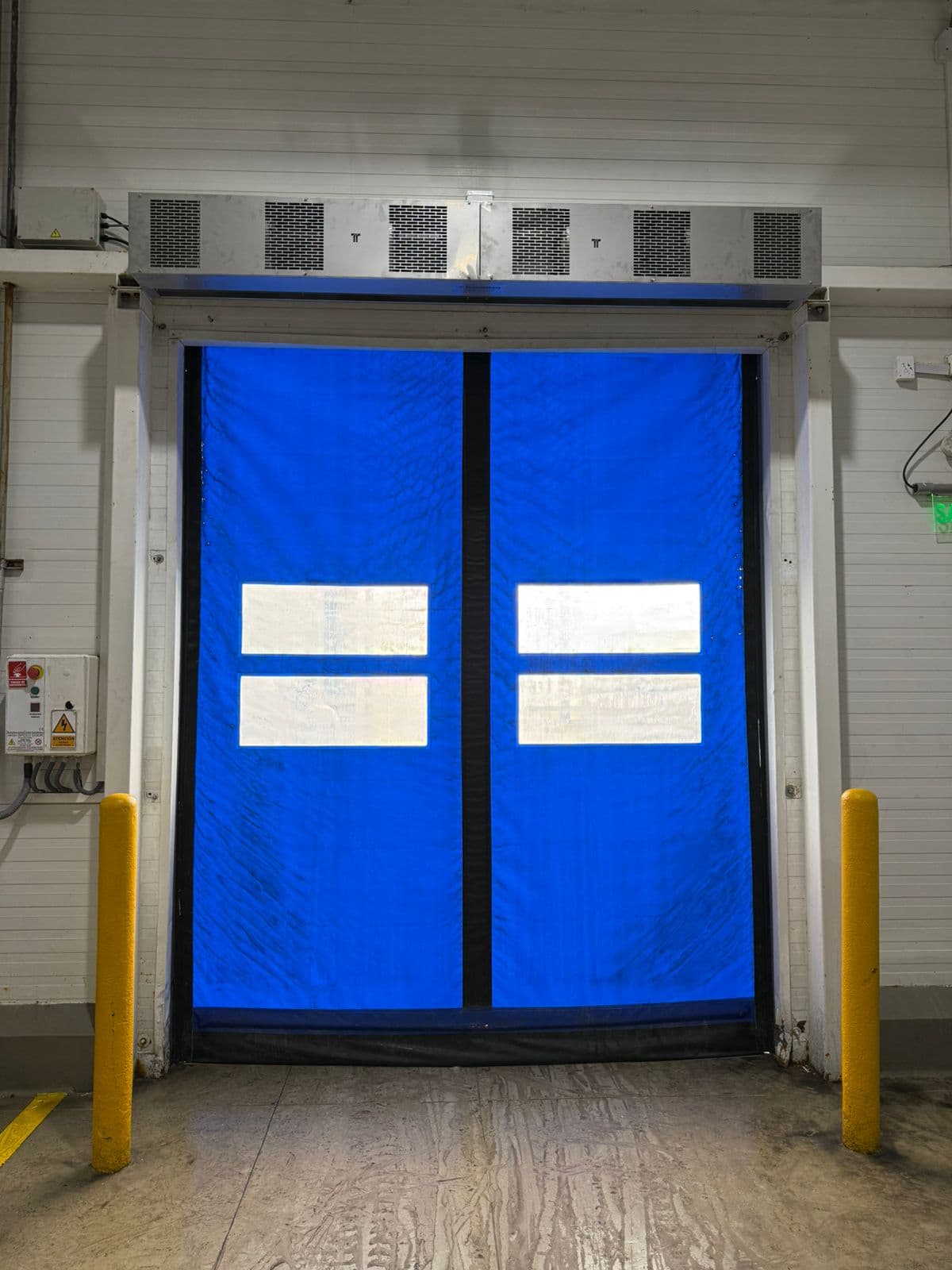

As cortinas de ar incluem suporte padrão. Também há opções de suporte mão francesa e suporte para porta rápida ou seccionada, conforme a necessidade de fixação.

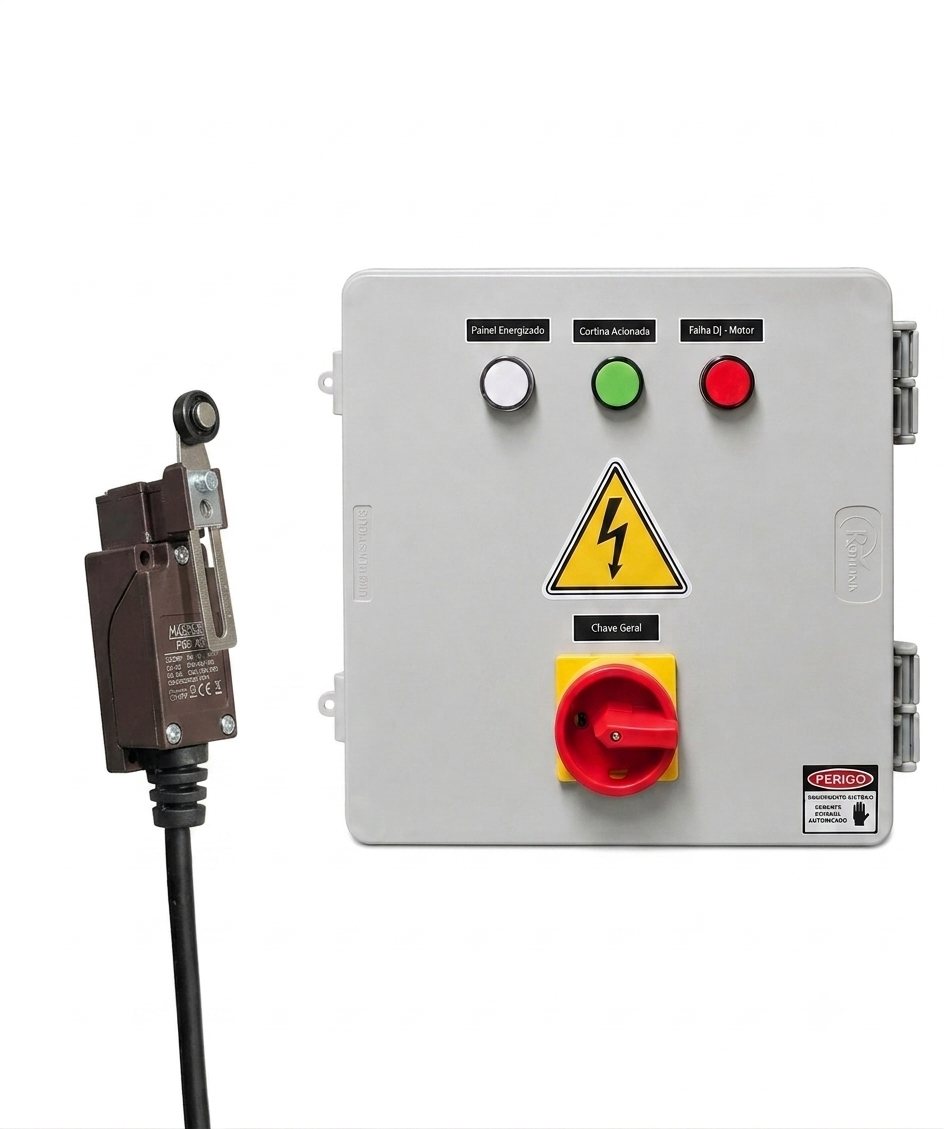

Quais painéis de comando posso escolher?
As opções incluem painel com chave seletora e painel com intertravamento, que utiliza fim de curso para sincronizar o acionamento com a porta. A escolha depende da operação desejada.
Posso solicitar o serviço de instalação?
Sim. Você pode incluir o interesse em instalação na calculadora e enviar o projeto para cotação. O escopo, as condições do local e os itens não inclusos devem ser conferidos antes da contratação.
