TEC4500

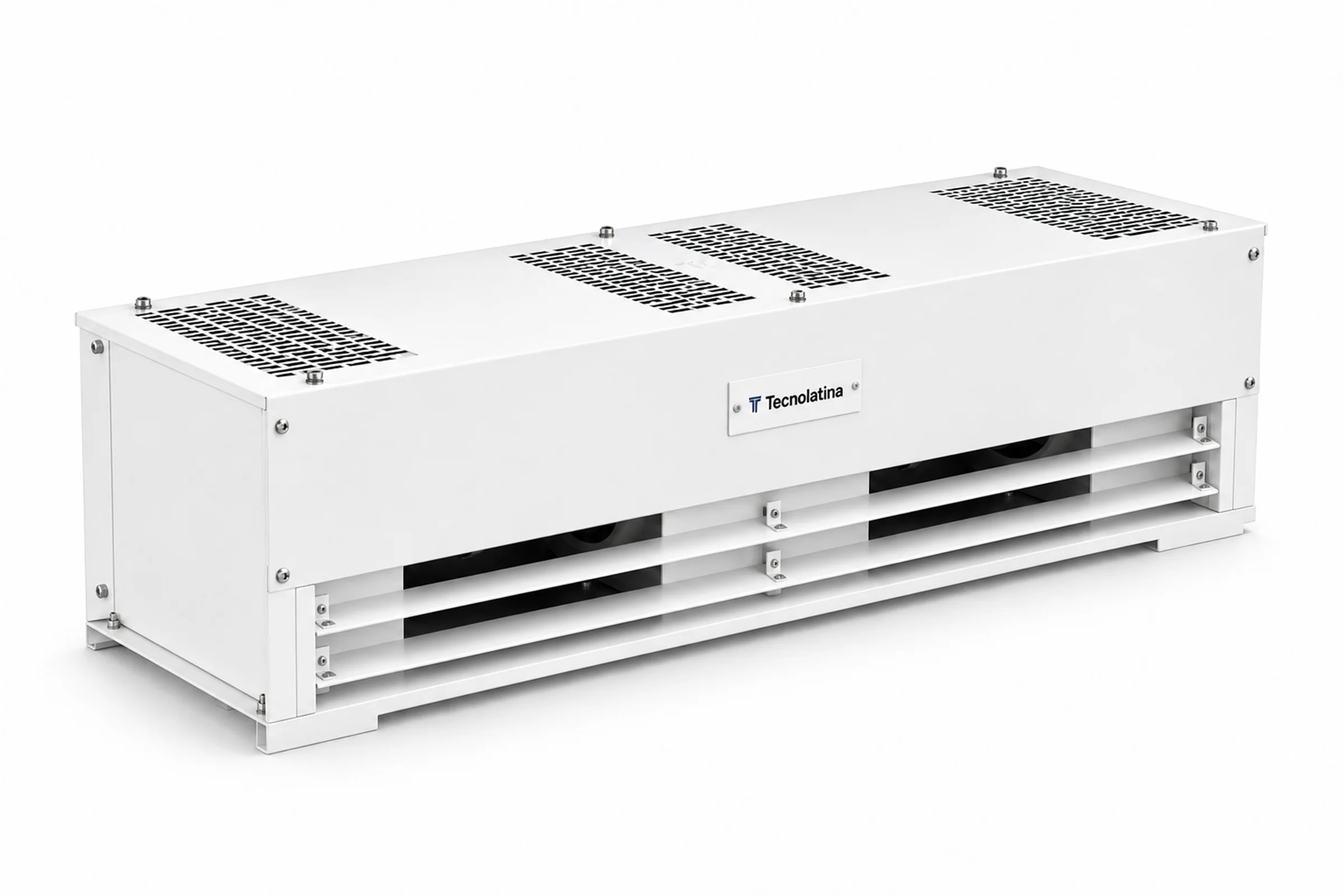

Cortina de Ar Comercial
Uma barreira de ar para os acessos da sua operação.
A TEC4500 é a linha de cortinas de ar comerciais da Tecnolatina para shoppings, supermercados, lojas e academias. Com velocidade do ar de 16 m/s e dupla grelha de saída, possui quatro modelos com alimentação monofásica de 110 ou 220 V. Disponível em chapa galvanizada pintada de branco ou preto, ou em aço inoxidável 304.
- Aplicação
- Comércio e serviços
- Larguras da linha
- 90, 120, 150 e 180 cm
- Velocidade do ar
- 16 m/s
- Cobertura de catálogo
- Até 4 m — seleção sob avaliação
Benefícios que fazem a diferença
Controle térmico
Ajuda a limitar a troca de ar pelo vão entre ambientes com condições distintas.
Barreira contra insetos
Ajuda a barrar insetos quando dimensionada para o acesso. ANVISA, MAPA e FSSC 22000: referências para avaliar a operação, não certificações do equipamento.
Controle de poeira
Contribui para reduzir a entrada de partículas transportadas pelo ar na abertura.
Passagem livre
Mantém o acesso disponível para pessoas e cargas, sem criar um fechamento físico.
Instalações reais da linha TEC

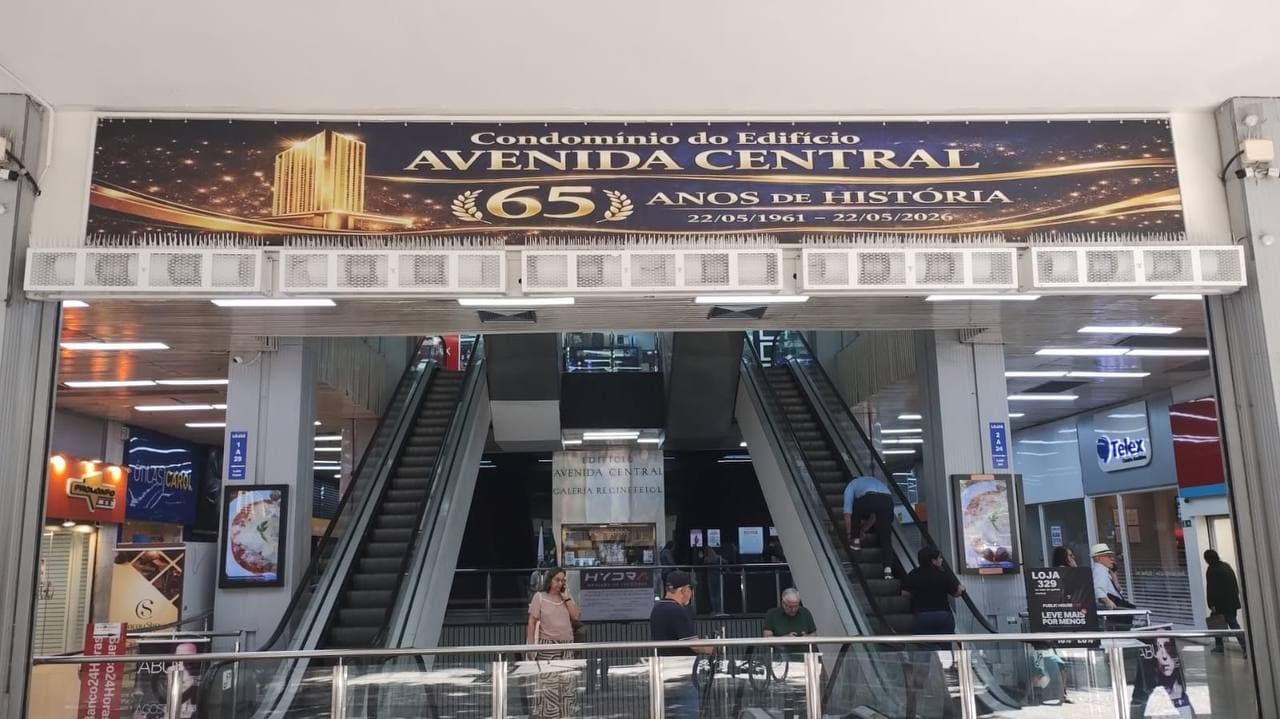

Galeria comercial
Módulos alinhados sobre a entrada.

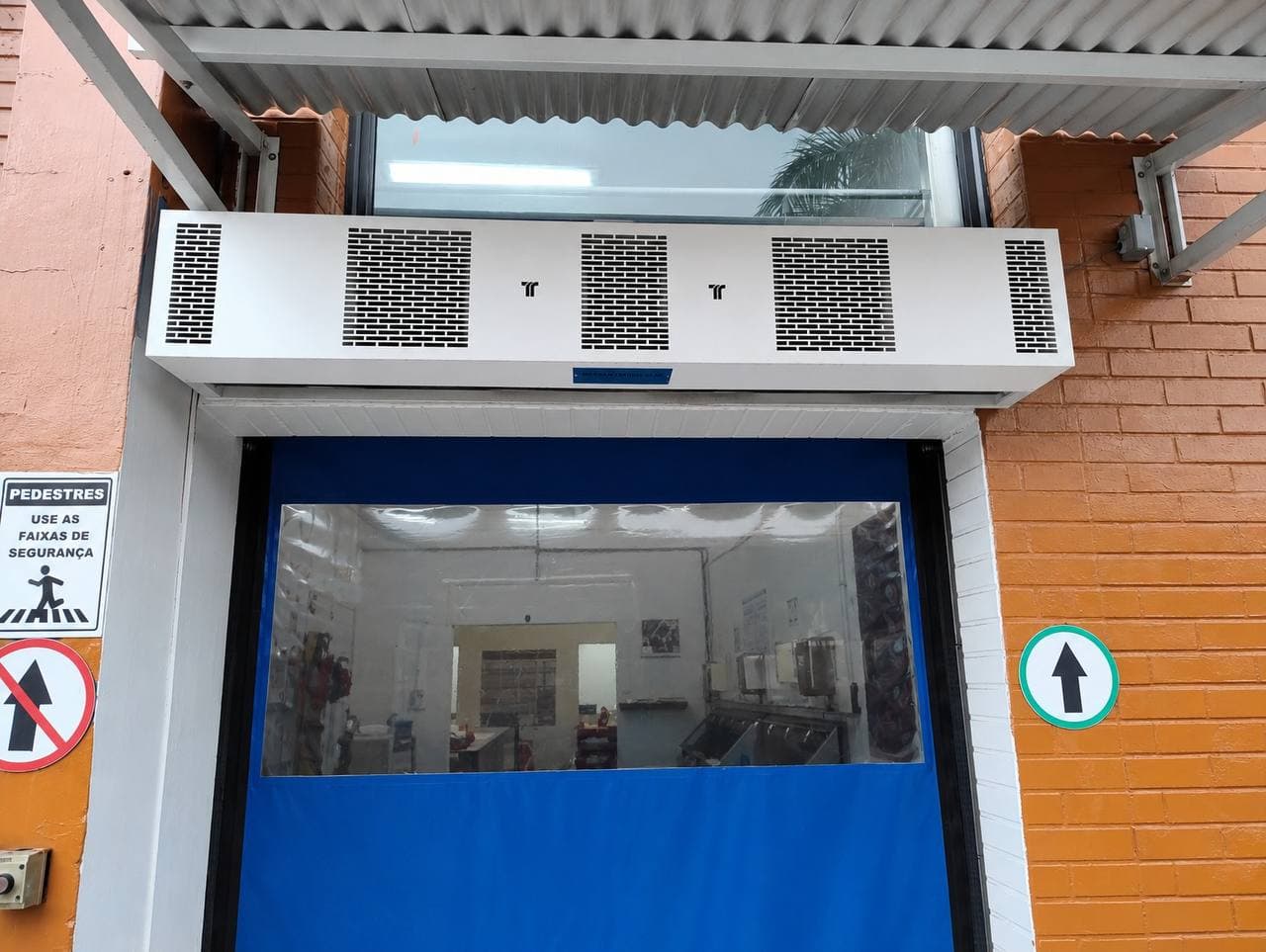

Porta rápida azul
Equipamento instalado acima do acesso.

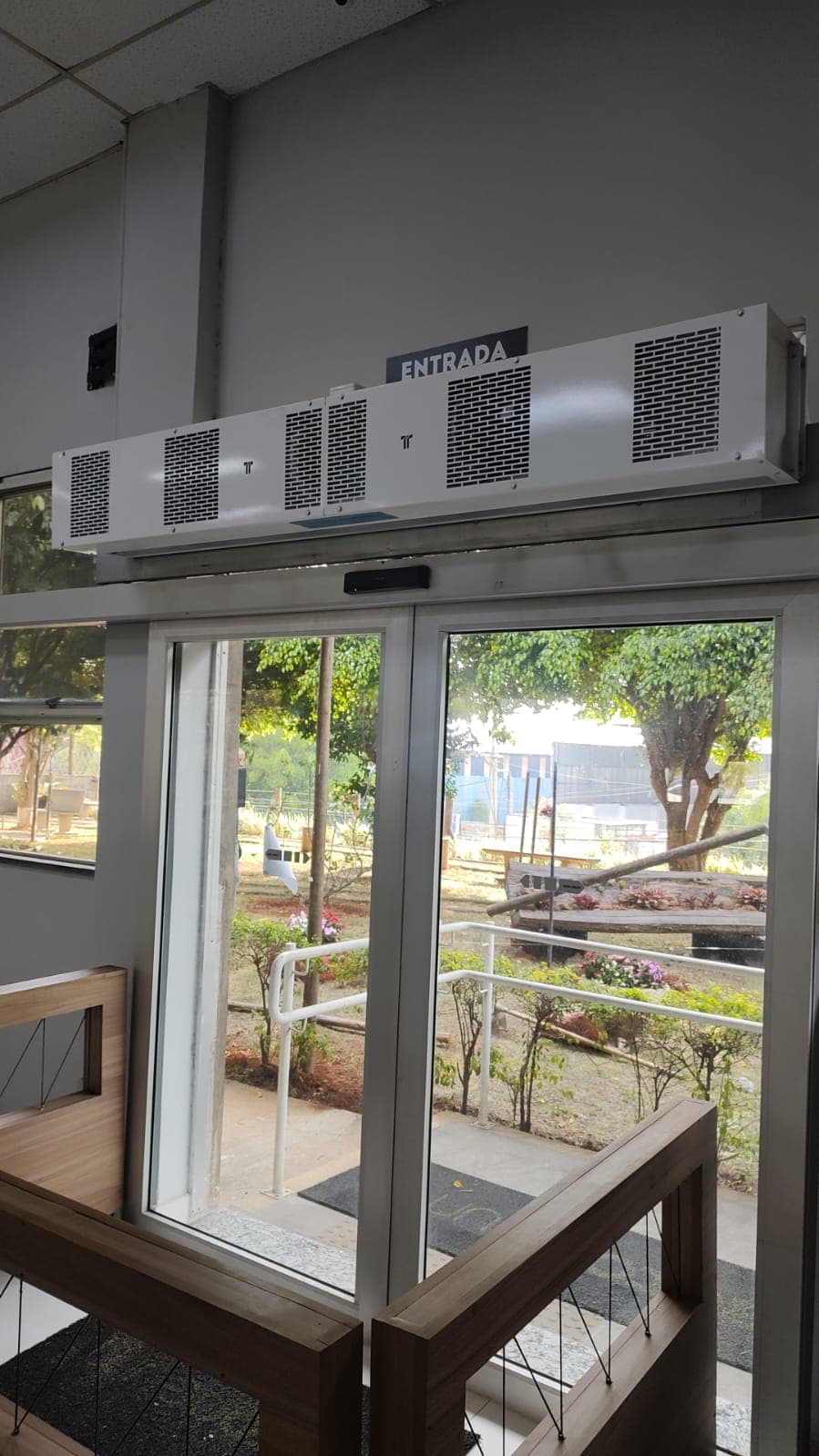

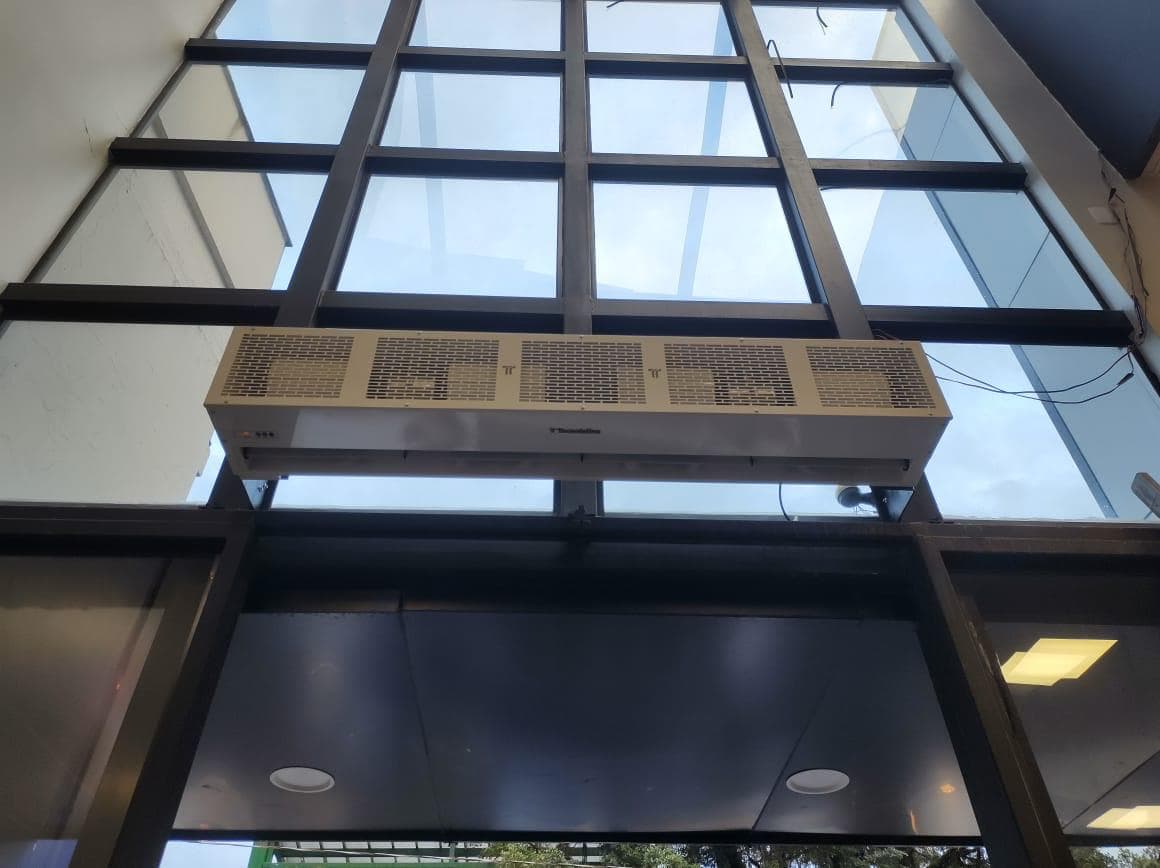

Acesso envidraçado
Montagem sobre a estrutura da entrada.

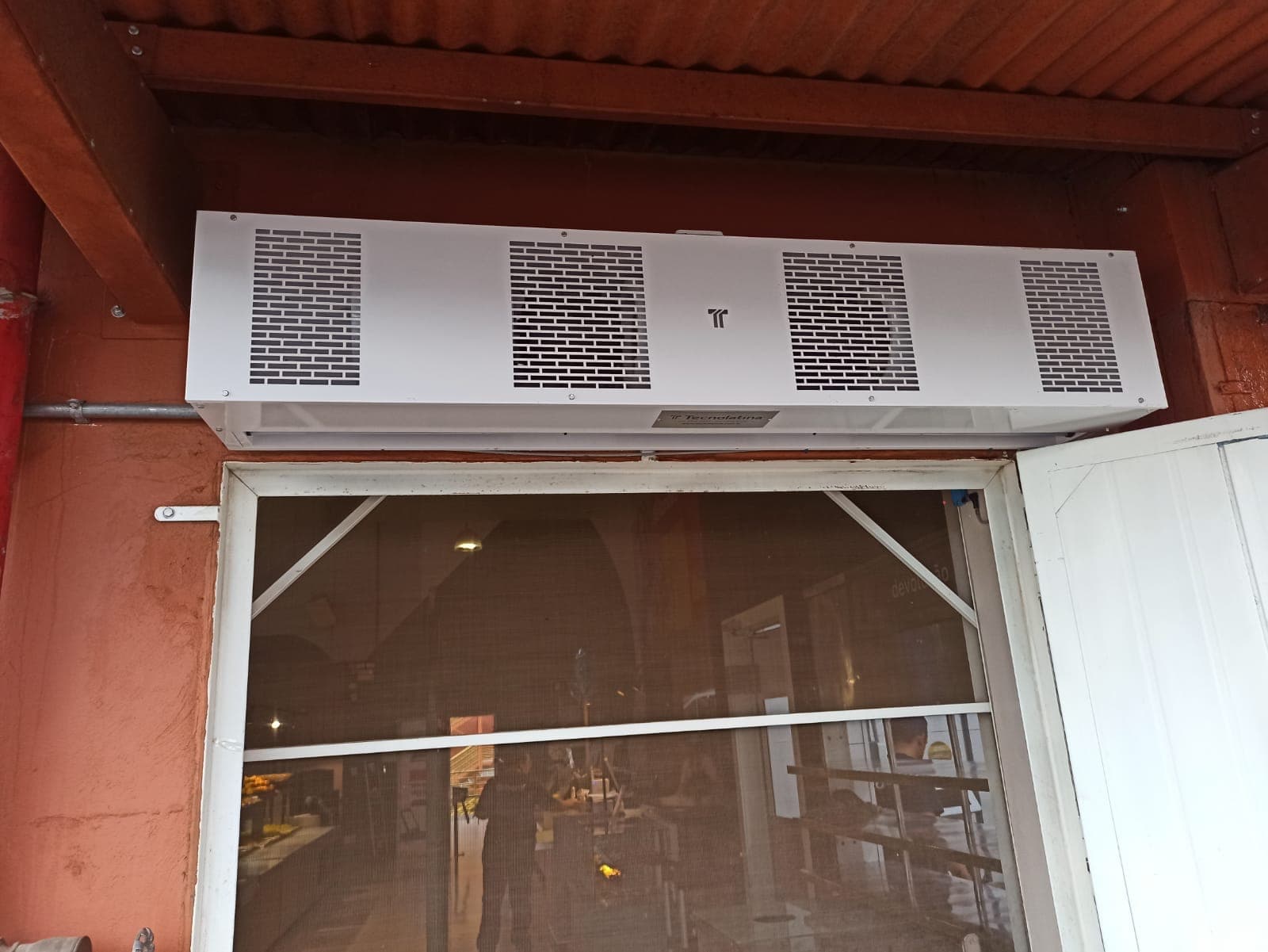

Entrada coberta
Cortina de ar sobre a porta de acesso.
Vídeo do produto
Vídeo de aplicação fornecido pela Tecnolatina, adaptado para 16:9 com laterais desfocadas e áudio original.
Principais características
- Dupla grelha de saída.
- Chapa galvanizada pintada de branco ou preto; opção em aço inoxidável 304.
- Velocidade do ar: 16 m/s, conforme catálogo.
- Alimentação: 110 ou 220 V, monofásica, conforme a versão.
- Frequência: 50 / 60 Hz.
- Grau de proteção indicado no catálogo: IP21.
- Vazão de 1.830 a 3.990 m³/h, conforme o modelo.
- Cobertura indicada no catálogo: até 4 m; confirmar a seleção para as condições do acesso.
Modelos e configurações
| Modelo | Largura nominal | Vazão (m³/h) | Vazão (CFM) | Potência (W) | Motores | Peso (kg) |
|---|---|---|---|---|---|---|
| TEC4509 | 90 cm | 1.830 | 1.077 | 373 | 2 | 13,5 |
| TEC4512 | 120 cm | 2.450 | 1.442 | 373 | 2 | 14 |
| TEC4515 | 150 cm | 2.990 | 1.760 | 560 | 3 | 16 |
| TEC4518 | 180 cm | 3.990 | 2.348 | 560 | 3 | 20 |
Dados declarados no catálogo da linha TEC4500. Larguras nominais; consulte as dimensões externas no desenho dimensional. Alimentação monofásica de 110 ou 220 V, conforme a versão; frequência: 50 / 60 Hz. As condições de ensaio não são informadas no catálogo.
Dimensões e instalação
- L — largura nominal
- 90 / 120 / 150 / 180 cm
- Largura externa — catálogo
- 914 / 1.219 / 1.524 / 1.800 mm
- H — altura no catálogo (B)
- 305 mm
- P — profundidade no catálogo (E)
- 279 mm

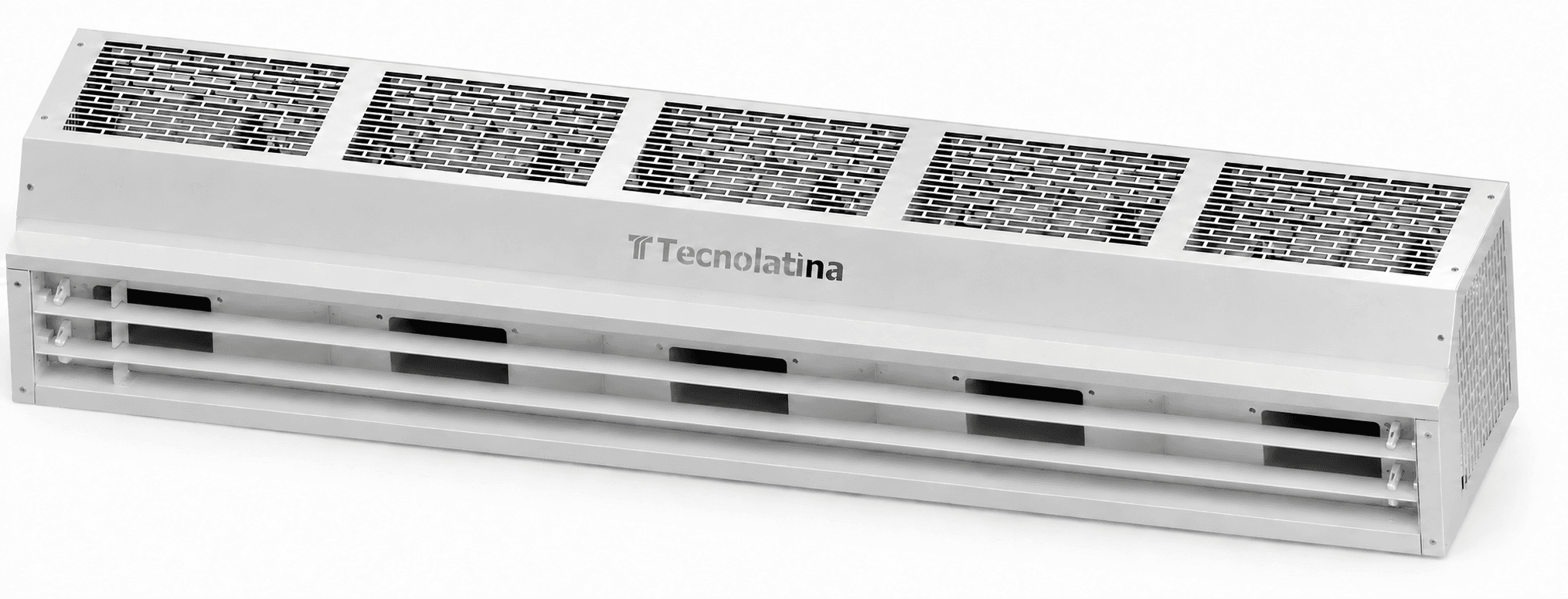

- Ilustração compartilhada da linha TEC. As medidas e os entre-eixos por modelo estão no PDF dimensional disponível na documentação técnica.
