Conexão
Flange e contraflange
Ligação do exaustor tubular aos trechos de duto, às paredes e a outros equipamentos.
Linha axial · Tubular / acionamento direto
Exaustor axial
direto

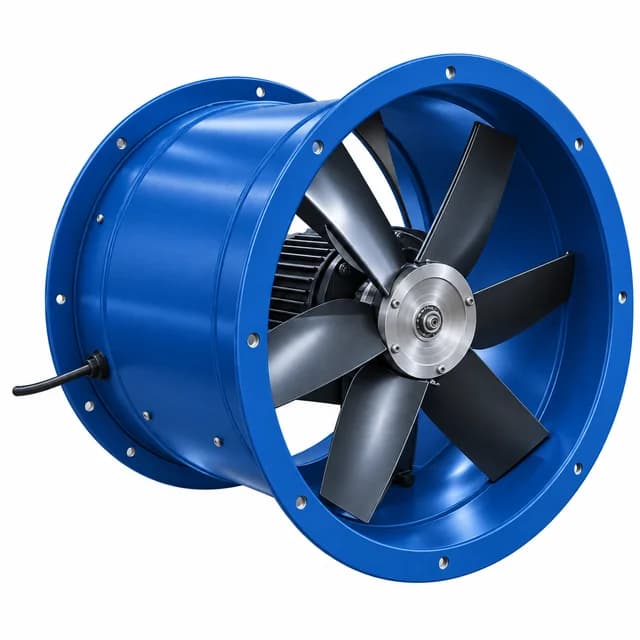

O exaustor axial direto Tecnolatina, também chamado de exaustor axial tubular ou ventilador tubular, tem o motor acoplado direto à hélice, sem polias nem correias. Faz exaustão e insuflação em linha com dutos e em aberturas de parede de galpões e fábricas.
- Diâmetros
- 300–1000 mm
- Vazão até
- 35.100 m³/h
Carcaça tubular com flanges nas duas pontas, em aço galvanizado ou PRFV, conforme a aplicação.
Tecnolatina / Ventilação industrialAXD
01 / Seleção do equipamento
Dados técnicos
Compare vazão, pressão e alimentação elétrica. Filtre pelo diâmetro para encontrar o seu modelo.
14 de 14 modelos
Deslize a tabela para ver todas as especificações →
| Modelo | Diâmetromm | Vazãom³/h | Pressão estáticammCA | Motor | Rotaçãorpm | Alimentação elétrica | Orçamento |
|---|---|---|---|---|---|---|---|
| AXD300-4P | Ø300 | 2.520 | 8 | 0,25 CV · 4 polos | 1.750 | 220/380 V trifásico ou 110/220 V monofásico | Orçar ↗ |
| AXD300-6P | Ø300 | 1.560 | 5 | 0,2 CV · 6 polos | 1.150 | 220/380 V trifásico ou 110/220 V monofásico | Orçar ↗ |
| AXD400-4P-T | Ø400 | 4.680 | 14 | 0,5 CV · 4 polos | 1.750 | 220/380 V trifásico | Orçar ↗ |
| AXD400-6P | Ø400 | 3.480 | 3 | 0,25 CV · 6 polos | 1.150 | 220/380 V trifásico ou 110/220 V monofásico | Orçar ↗ |
| AXD400-4P-M | Ø400 | 4.680 | 10 | 0,5 CV · 4 polos | 1.750 | 110/220 V monofásico | Orçar ↗ |
| AXD500-4P | Ø500 | 9.000 | 10 | 1,5 CV · 4 polos | 1.750 | 220/380/440 V trifásico ou 110/220 V monofásico | Orçar ↗ |
| AXD500-6P | Ø500 | 6.000 | 8,5 | 0,5 CV · 6 polos | 1.150 | 220/380 V trifásico ou 110/220 V monofásico | Orçar ↗ |
| AXD600-4P | Ø600 | 11.700 | 24 | 3 CV · 4 polos | 1.750 | 220/380/440 V trifásico | Orçar ↗ |
| AXD600-6P | Ø600 | 9.000 | 11 | 1 CV · 6 polos | 1.150 | 220/380/440 V trifásico | Orçar ↗ |
| AXD700-6P | Ø700 | 15.600 | 14 | 3 CV · 6 polos | 1.150 | 220/380/440 V trifásico | Orçar ↗ |
| AXD700-8P | Ø700 | 13.500 | 8 | 1,5 CV · 8 polos | 850 | 220/380/440 V trifásico | Orçar ↗ |
| AXD800-6P | Ø800 | 19.800 | 15 | 3 CV · 6 polos | 1.150 | 220/380/440 V trifásico | Orçar ↗ |
| AXD800-8P | Ø800 | 19.500 | 8 | 2 CV · 8 polos | 850 | 220/380/440 V trifásico | Orçar ↗ |
| AXD1000-8P | Ø1000 | 35.100 | 8 | 4 CV · 8 polos | 850 | 220/380/440 V trifásico | Orçar ↗ |
Vazão e pressão representam o mesmo ponto de operação de referência. Fora dele, a vazão varia. A seleção deve considerar as perdas de carga da instalação.
Estime a vazão do seu galpão
Vazão = volume do ambiente × trocas de ar por hora. Informe as medidas e quantas trocas de ar por hora o ambiente precisa.
Preencha as quatro medidas para ver a vazão e os modelos.
Estimativa pela vazão de referência da tabela. Não considera perdas de carga, entradas de ar nem a distribuição dos exaustores: a engenharia confirma a seleção.
02 / Configuração da instalação
Acessórios
Definidos com o equipamento, conforme a montagem e as condições de operação.
7 acessórios · deslize para ver todos
Conexão
Junta flexível
Conexão em lona entre exaustor e duto, sem passar vibração para a rede.
Proteção
Tela de proteção
Para sucção e descarga livres, com remoção para limpeza.
Fluxo de ar
Damper / registro
Regulagem ou fechamento da passagem de ar, manual ou motorizado.
Acionamento
Inversor e painel de comando
Partida, proteção do motor e controle de rotação conforme o projeto.
Descarga
Chapéu
Proteção contra chuva quando a descarga é vertical.
Montagem
Bases e suportes
Montagem horizontal ou vertical e base com rodízios para uso portátil.
Imagens ilustrativas. Compatibilidade e fornecimento dos acessórios sob consulta.
03 / Antes de especificar
Perguntas frequentes
Orientações para definir a aplicação e preparar sua consulta técnica.
Exaustor axial direto, exaustor axial tubular e ventilador tubular são a mesma coisa?
Sim. Exaustor axial direto (de acionamento direto) e exaustor axial tubular são nomes do mesmo equipamento: carcaça tubular com o motor acoplado à hélice. O nome ventilador tubular é usado quando ele insufla ar. A seleção segue os mesmos critérios de vazão e pressão.
Posso instalar o exaustor tubular no meio de um duto?
Sim. As flanges das duas pontas permitem ligar o exaustor entre trechos de duto. Dutos, curvas, telas e filtros somam perdas de carga: a engenharia confirma se o ponto de operação do modelo atende a instalação.
Qual a vazão do exaustor axial direto Tecnolatina?
Os modelos de acionamento direto vão de 1.560 m³/h (Ø300, 6 polos) a 35.100 m³/h (Ø1000, 8 polos), no ponto de operação de referência indicado na tabela. A vazão real depende da perda de carga da instalação.
Exaustor axial direto ou indireto: qual escolher?
Para renovação de ar e exaustão geral com ar limpo ou pouco agressivo, o exaustor axial direto é a escolha mais simples, sem correias para tensionar ou trocar. Quando o ar é quente, úmido ou carrega contaminantes que podem danificar o motor, avalie o exaustor axial indireto (com transmissão), que mantém o motor fora do fluxo.
O exaustor axial direto pode ser monofásico?
Sim. Os modelos de Ø300 a Ø500 têm versões monofásicas 110/220 V; a partir do Ø600, a linha é trifásica 220/380/440 V. Veja a tensão de cada modelo na tabela.
Dá para controlar a vazão do exaustor axial direto?
Sim. Com inversor de frequência, a rotação do motor pode ser ajustada, o que altera a vazão e o consumo de energia. A Tecnolatina fornece o inversor e o painel de comando como acessórios.
04 / DocumentaçãoArquivos para
Arquivos para
o seu projeto.
Consulte a ficha da linha ou solicite a documentação específica da configuração escolhida.
Precisa de ajuda para selecionar?
Envie a vazão desejada ou as dimensões do ambiente, o traçado dos dutos, a alimentação elétrica e as condições de instalação.
