Tipos de exaustores: o que é um exaustor e os 6 tipos mais usados

Tipos de exaustores industriais e domésticos

Exaustor é o equipamento que retira o ar quente, viciado ou contaminado de um ambiente e o lança para fora, enquanto o ar novo entra por portas, janelas ou aberturas. Os tipos de exaustores se diferenciam pelo princípio de funcionamento (axial ou centrífugo), pela forma de instalação (parede, teto ou em linha com dutos) e pela fonte de energia (mecânico, com motor, ou eólico, movido pelo vento).

Neste guia você vê o que é um exaustor, os 6 tipos mais usados, uma tabela para comparar e como escolher o certo para o seu caso.

O que é um exaustor e para que serve

O exaustor movimenta o ar para fora do ambiente. Com isso ele:

  • retira o calor acumulado em galpões, fábricas e áreas de máquinas;
  • remove fumaça, vapores, gases, odores e poeira;
  • renova o ar, junto com a entrada de ar novo.

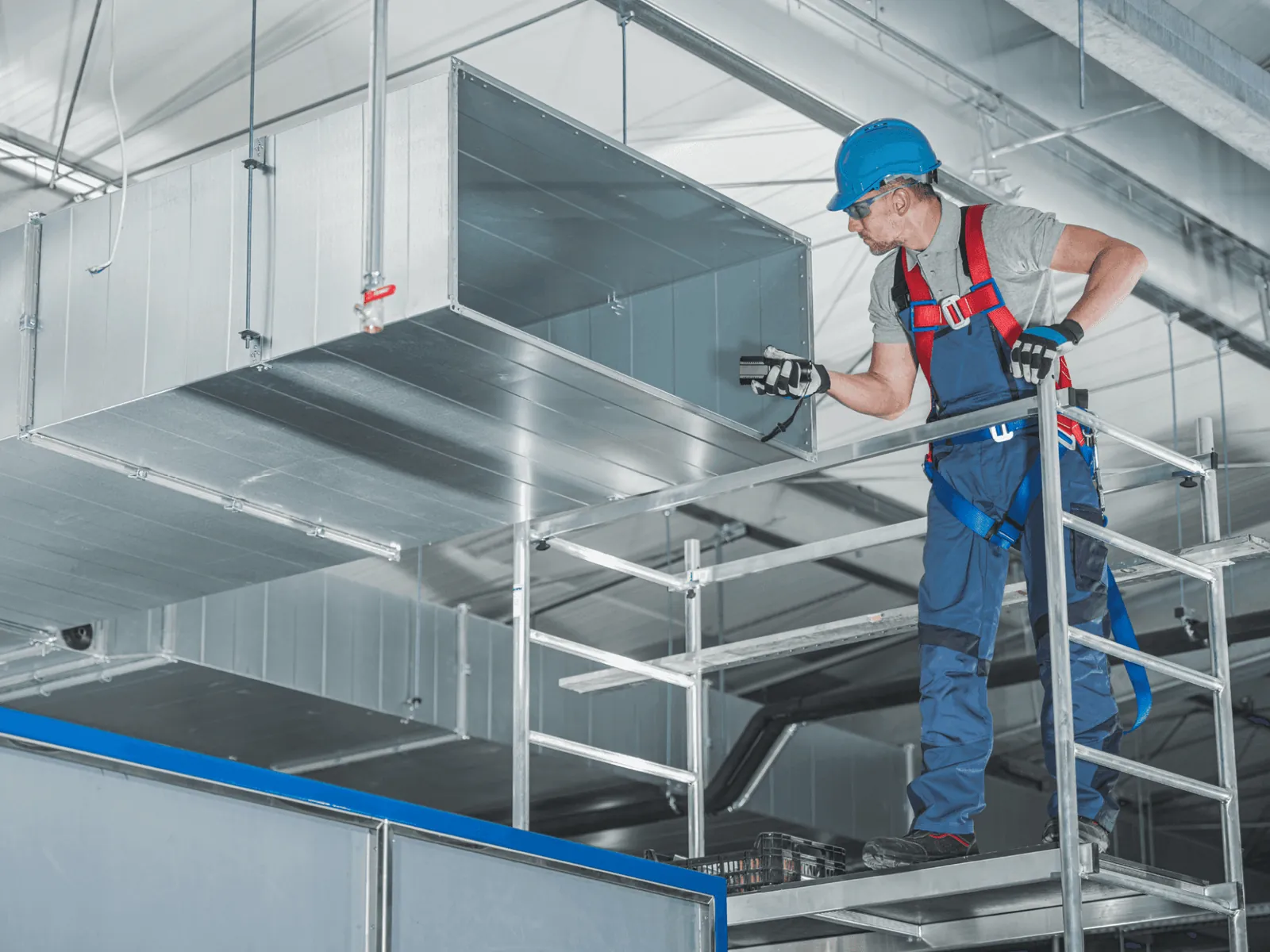

O exaustor funciona sempre em par com a reposição de ar: todo ar retirado precisa entrar por algum lugar. Em indústrias, ele faz parte de um sistema de exaustão, que pode ter captores, dutos, filtros e lavador de gases.

Os 6 tipos de exaustor mais usados

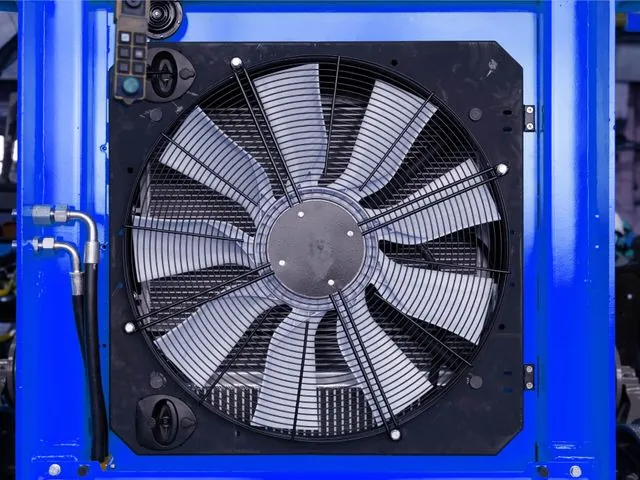

1. Exaustor de parede

Exaustor axial montado num painel, instalado direto na parede ou numa abertura. É o tipo mais comum para renovar o ar e tirar o calor de galpões, com grande vazão e pouca perda de carga. Ver o exaustor de parede industrial.

Exaustor de parede industrial Tecnolatina (render ilustrativo)
Exaustor de parede: instalação direta na parede ou abertura.

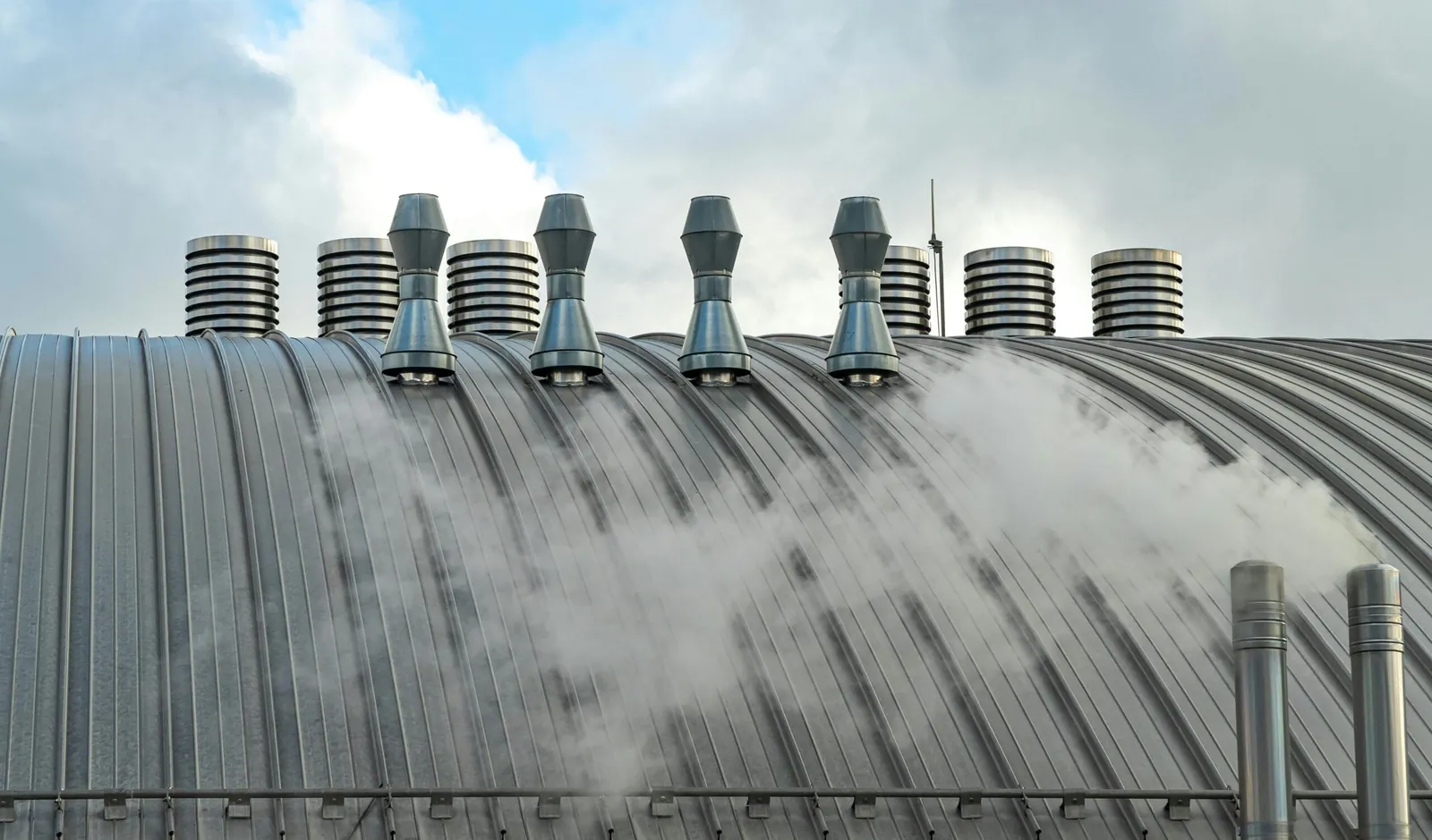

2. Exaustor de teto (de telhado ou de cobertura)

Instalado na cobertura, com chapéu de proteção, capta o ar quente no ponto mais alto do galpão, onde o calor se acumula. Indicado para pé-direito alto. Ver o exaustor de teto industrial.

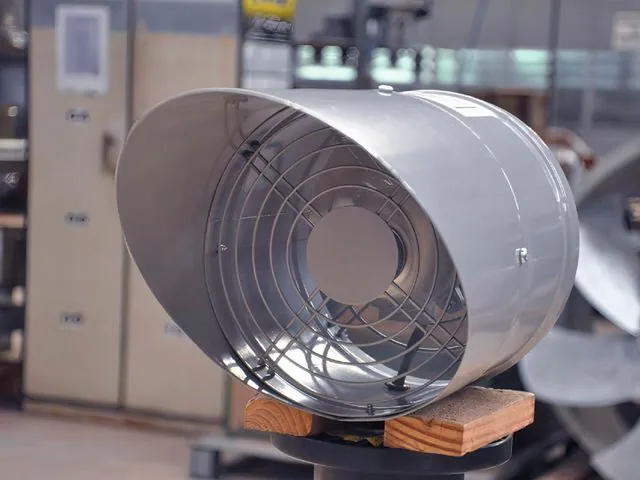

3. Exaustor axial direto (tubular)

Carcaça tubular com flanges e o motor acoplado direto à hélice, sem correias. Trabalha em linha com dutos ou em aberturas, para ar limpo ou pouco agressivo. Ver o exaustor axial direto.

4. Exaustor axial indireto (com transmissão)

O motor fica fora do fluxo de ar e move a hélice por polias e correias. Indicado quando o ar é quente, úmido ou carrega poeira e fumos que o motor não deve receber. Ver o exaustor axial indireto.

5. Exaustor centrífugo

O ar entra pelo centro do rotor e sai pela voluta, ganhando pressão. Por isso vence dutos longos, captores, filtros e lavadores de gases. É o exaustor dos sistemas de exaustão de processos, em polipropileno, aço carbono ou inox. Ver o exaustor centrífugo.

Exaustor centrífugo industrial TCI em aço carbono (render ilustrativo)
Exaustor centrífugo: pressão para sistemas com dutos, filtros e lavadores.

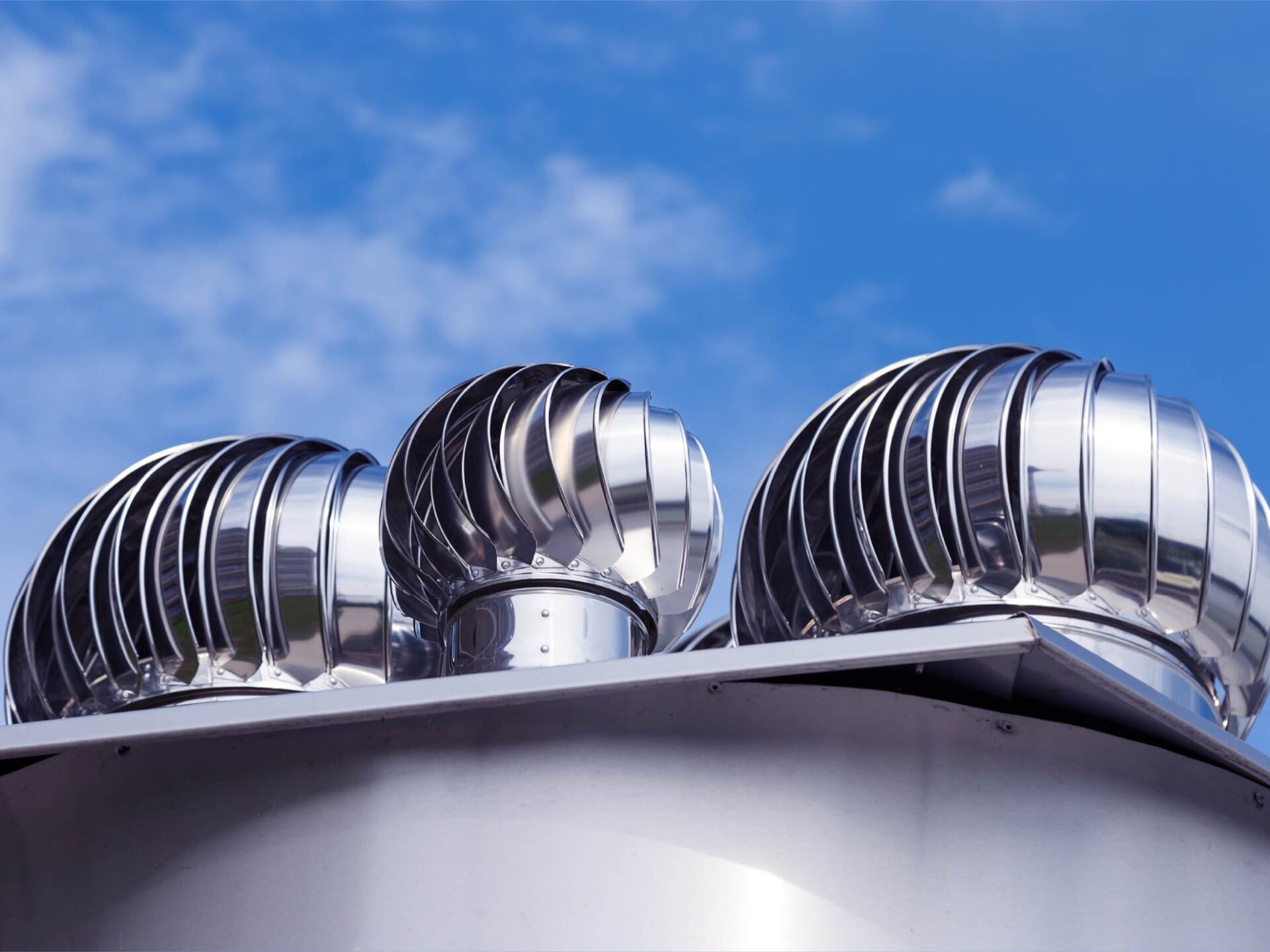

6. Exaustor eólico

Não tem motor: gira com o vento e com a diferença de temperatura entre dentro e fora. É simples e não consome energia, mas a vazão varia com o clima e não pode ser garantida nem controlada. Serve como complemento da ventilação natural.

Tabela comparativa dos tipos de exaustor

TipoPrincípioInstalaçãoQuando usarVazão na linha Tecnolatina
De paredeAxialParede ou aberturaCalor e ar viciado em galpões1.560 a 35.100 m³/h
De tetoAxialCoberturaCalor acumulado no alto, pé-direito alto1.560 a 35.100 m³/h
Axial diretoAxialEm linha com dutosAr limpo, sem correias1.560 a 35.100 m³/h
Axial indiretoAxialEm linha, motor fora do fluxoAr quente, úmido ou com poeira1.860 a 31.800 m³/h
CentrífugoCentrífugoRede de dutosCaptação, filtros e lavadores500 a 60.000 m³/h, até 300 mmCA
EólicoNatural (vento)CoberturaComplemento da ventilação naturalVaria com o vento

Nos axiais, a vazão é a do ponto de operação de referência de cada modelo; a vazão real depende da perda de carga da instalação.

Exaustor mecânico ou eólico

O exaustor mecânico é movido por motor elétrico: a vazão é definida pelo modelo, constante e controlável por inversor de frequência. O eólico depende do vento e não garante vazão. Quando o ambiente precisa de uma renovação de ar garantida, como em áreas de produção com calor, o exaustor mecânico é a escolha; o eólico pode complementar.

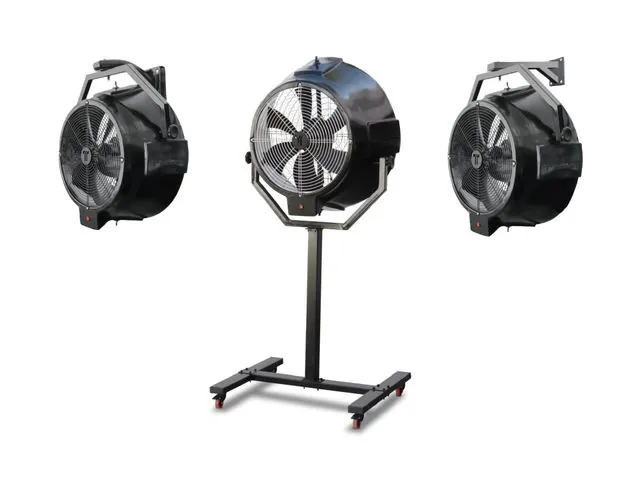

Exaustor ou ventilador: qual a diferença

Construtivamente, podem ser o mesmo equipamento. O nome muda pela função: o exaustor retira o ar do ambiente; o ventilador insufla ar ou movimenta o ar dentro dele. Por isso se fala em ventilador axial, ventilador tubular ou ventilador centrífugo quando o equipamento sopra ar para dentro.

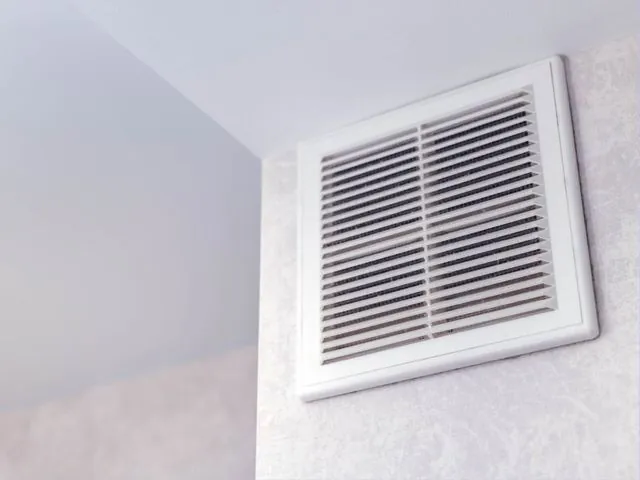

Exaustores domésticos: cozinha e banheiro

Nas casas, os tipos mais comuns são o exaustor de banheiro, para retirar umidade, e os de cozinha, de parede ou de teto, muitas vezes junto com a coifa. São equipamentos pequenos, de baixa vazão. Este guia trata dos exaustores industriais, usados em galpões, fábricas e processos.

Como escolher o tipo de exaustor

  1. O que precisa ser retirado: calor, ar viciado, umidade, fumos, poeira ou gases.
  2. Onde o ar sai: direto pela parede ou pelo teto, ou por uma rede de dutos.
  3. Quanta resistência o ar encontra: sem dutos, o axial resolve; com dutos, filtros ou lavador, o centrífugo.
  4. Como é o ar: quente, úmido ou contaminado pede o motor fora do fluxo (axial indireto) ou material resistente (centrífugo em polipropileno ou inox).
  5. Qual vazão: volume do ambiente × trocas de ar por hora; veja quantos exaustores um galpão precisa.

A página de exaustor industrial tem uma tabela de "qual exaustor para o meu caso" e as faixas de cada tipo. Para comparar os dois princípios, veja exaustor axial ou centrífugo.

Perguntas frequentes

O que é exaustor?

É o equipamento que retira o ar quente, viciado ou contaminado de um ambiente e o lança para fora, com a entrada de ar novo por outras aberturas.

Quais são os tipos de exaustor?

Os mais usados são o exaustor de parede, o de teto, o axial direto (tubular), o axial indireto (com transmissão), o centrífugo e o eólico.

Qual o melhor tipo de exaustor?

Depende da aplicação. Para renovar o ar de um galpão sem dutos, o exaustor de parede ou de teto. Para sistemas com dutos, filtros ou lavador, o centrífugo. Para ar quente ou com contaminantes, o axial indireto ou um centrífugo de material adequado.

O que é exaustor mecânico?

É o exaustor movido por motor elétrico, com vazão definida e controlável, ao contrário do eólico, que depende do vento.

Precisa escolher o exaustor certo? Fale com a engenharia da Tecnolatina ou veja todos os tipos de exaustor axial e centrífugo.
