TC LINEAR
Cortina de Ar Comercial Premium Design
Design que se integra ao seu projeto.
A TC LINEAR é a cortina de ar comercial da Tecnolatina com foco em design e integração arquitetônica. Sua frente lisa e as opções branca com laterais pretas ou toda preta compõem projetos de clínicas, hotéis, restaurantes e recepções. A seleção deve considerar as medidas do acesso, as condições do ambiente e a compatibilização com a arquitetura.
↓ Baixar ficha técnica
Compre sua TC LINEAR
PreviewConfigure abaixo e veja o preço na hora.
TC LINEAR · 1,20 m · Branco · 220 V
Código TCS-120-220 · modelo técnico TCS-120
R$ 2.074,42 por unidade
Fabricação sob pedido · prazo confirmado no pedido
- Subtotal (1 un.)
- R$ 2.074,42
- Frete
- informe o CEP
- Total
- R$ 2.074,42
- Pagamento via Mercado Pago
- Nota fiscal e garantia
- Direto da fábrica
Preview: preço de lista, frete simulado e nenhuma cobrança. Pagamento via Mercado Pago em preparação.
- Velocidade de saída
- 12 m/s
- Altura de instalação
- Até 2,5 m
- Larguras
- 90, 120 e 150 cm
- Alimentação
- 110 ou 220 V · controle remoto
Benefícios que fazem a diferença
Integração arquitetônica
Frente lisa e acabamento pensado para compor o projeto da entrada.
Conforto térmico
Ajuda a reduzir a troca de ar pelo acesso, conforme o dimensionamento e as condições do ambiente.
Barreira contra insetos
O fluxo de ar ajuda a dificultar a entrada de insetos voadores quando selecionado e instalado adequadamente.
Passagem livre
Mantém a circulação de clientes e visitantes sem criar um obstáculo físico na entrada.

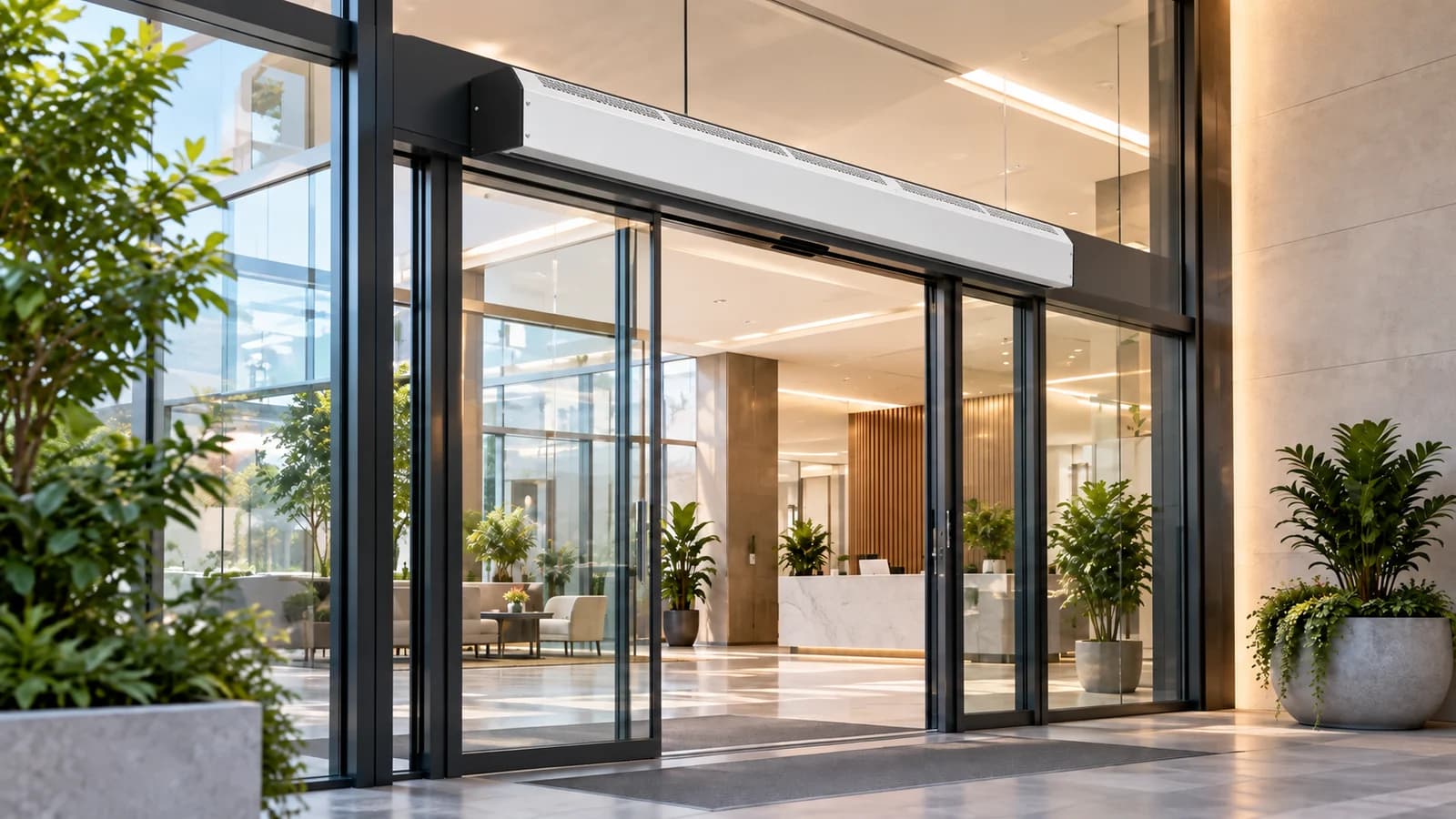

Aplicações ilustrativas da TC LINEAR

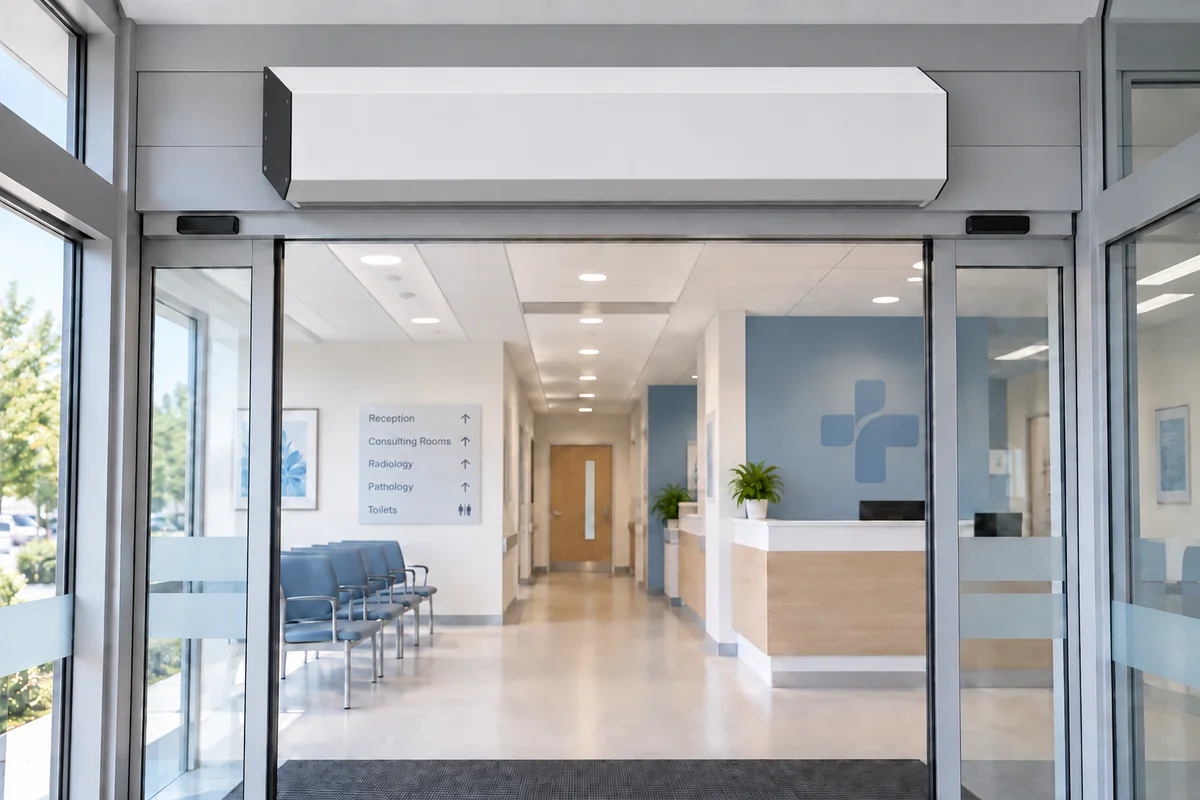

Clínicas
Cena ilustrativa de aplicação na recepção.

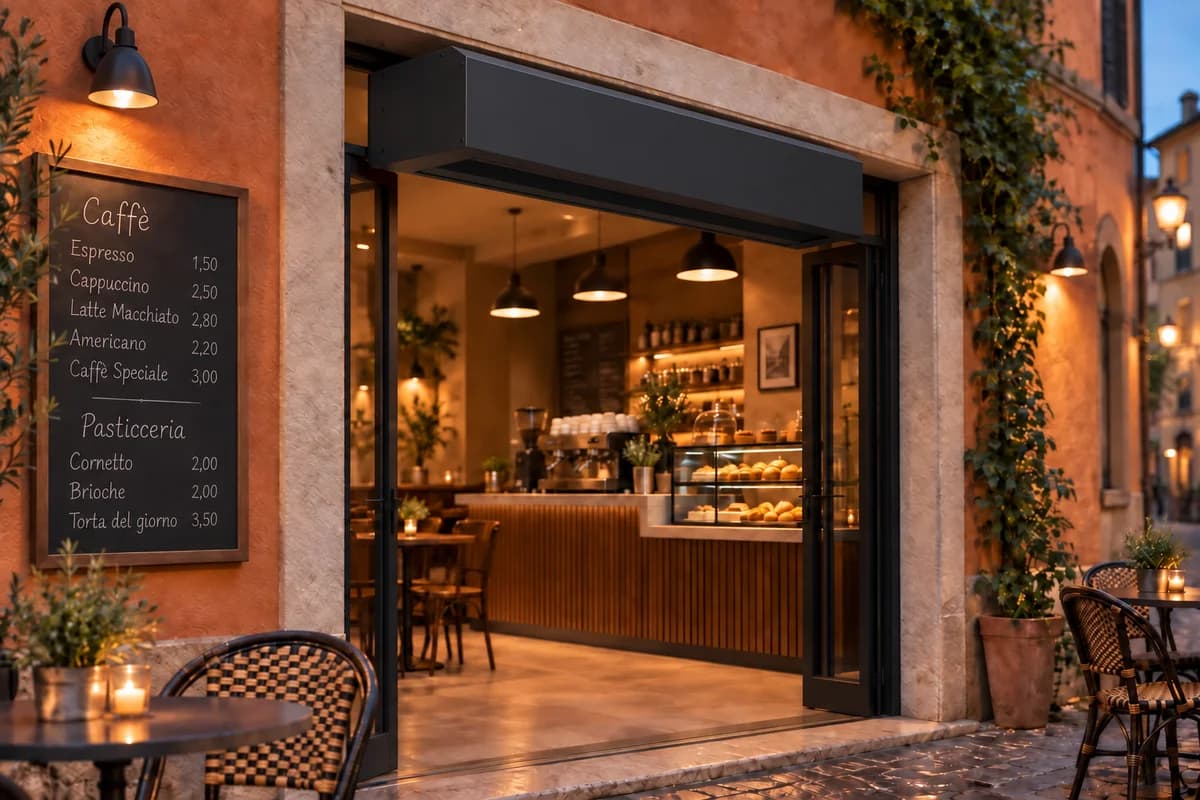

Restaurantes e cafeterias
Cena ilustrativa de acesso ao salão.

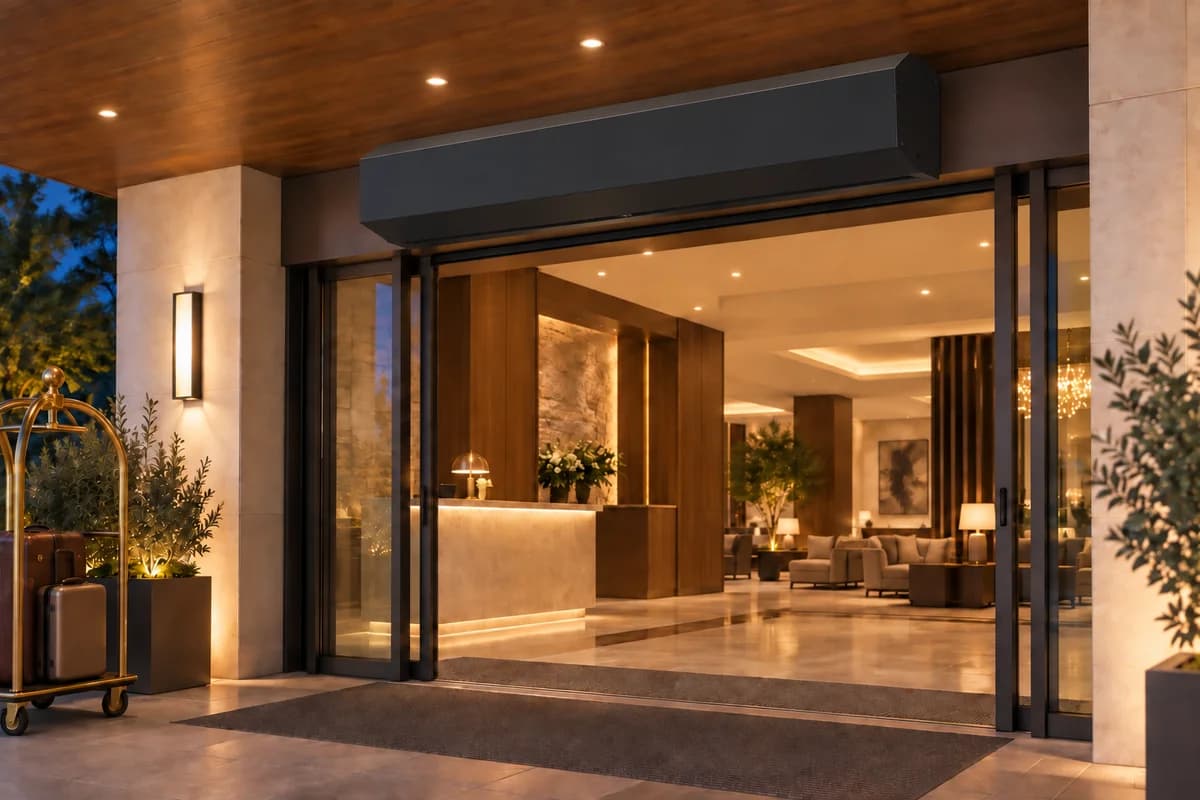

Hotéis
Cena ilustrativa de integração com o hall.

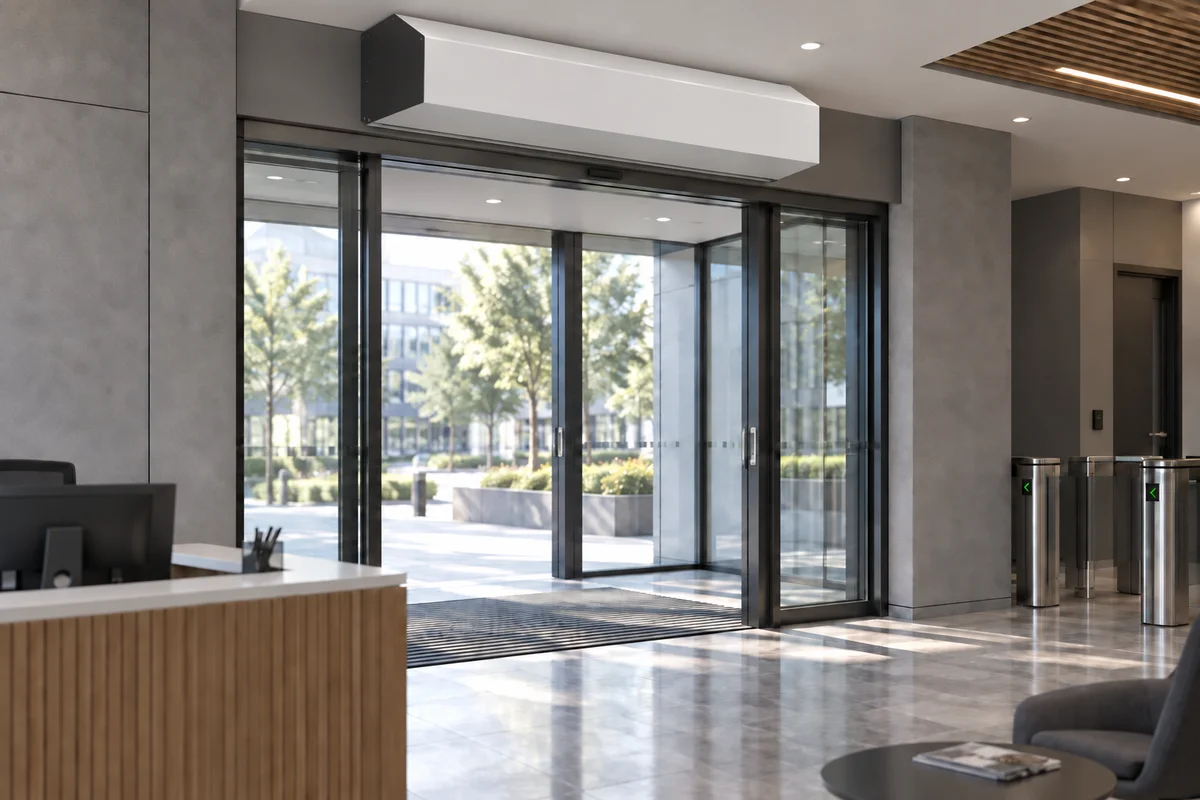

Recepções corporativas
Cena ilustrativa de entrada corporativa.
Principais características

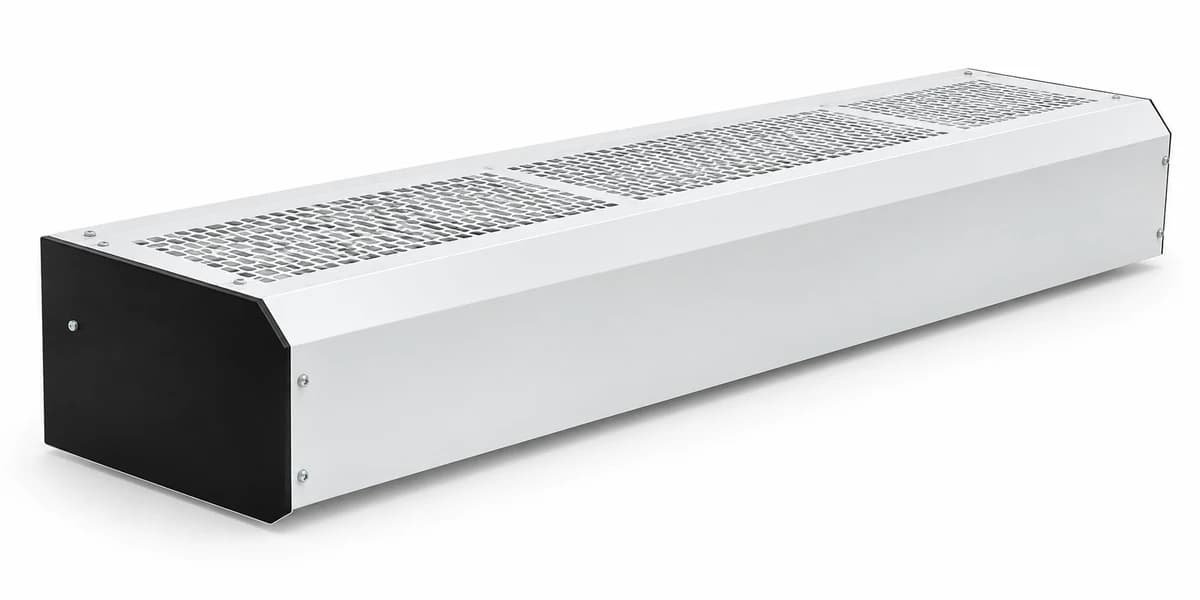

- Frente lisa; entrada de ar pela grelha perfurada no topo.
- Saída de ar de 54 mm na face inferior, junto à parede, com aleta de direcionamento.
- Chapa de aço pintada: branca com laterais pretas ou toda preta.
- Fixação na parede por 2 suportes, que acompanham a cortina.
- Velocidade de saída: 12 m/s; altura máxima de instalação: 2,5 m.
- Vazão estimada de 880 a 1.490 m³/h, conforme o modelo (a confirmar por ensaio).
- Um motor de 1/4 CV por cortina; alimentação monofásica 110 ou 220 V, conforme o código.
- Controle remoto infravermelho incluso.
- Altura de 246 mm e saliência de 424 mm da parede em todos os tamanhos.
- Ruído, corrente elétrica e peso: serão informados após a homologação técnica.
Modelos e configurações
| Modelo | Porta até | Vazão (m³/h)* |
|---|---|---|
| TCS-090 | 90 cm | 880 |
| TCS-120 | 1,20 m | 1.190 |
| TCS-150 | 1,50 m | 1.490 |
* Vazão estimada, a confirmar por ensaio (ficha técnica Rev. 00). Todos os modelos: velocidade de saída de 12 m/s, um motor de 1/4 CV, alimentação monofásica 110 ou 220 V e controle remoto incluso.
Dimensões e instalação
- C — comprimento
- 900 / 1.200 / 1.500 mm
- A — altura
- 246 mm
- P — saliência da parede
- 424 mm
- Saída de ar
- 54 mm, embaixo, junto à parede
- Fixação: 2 suportes de parede com 4 furos Ø7 cada; as distâncias entre furos de cada modelo estão no desenho dimensional e na ficha técnica.
- A entrada de ar é pela grelha do topo: mantenha no mínimo 100 mm até o teto ou o forro.
- Medidas em mm, de referência para projeto. Confirme com a Tecnolatina antes da execução da obra.
Documentação técnica
Perguntas frequentes
Qual TC LINEAR escolher para a minha porta?
Escolha pela largura livre da porta: TCS-090 para portas de até 90 cm, TCS-120 para até 1,20 m e TCS-150 para até 1,50 m. Em portas mais largas, instale duas cortinas lado a lado.
Qual a diferença entre 110 V e 220 V?
Todas as versões são monofásicas. Escolha a mesma tensão da rede onde a cortina será ligada: ela vem no fim do código do produto (TCS-120-110 ou TCS-120-220, por exemplo).
Como é feita a instalação?
Na parede, acima da porta e centralizada no vão, com a saída de ar para baixo. A cortina acompanha 2 suportes de parede; buchas e parafusos para a parede não estão inclusos. Mantenha no mínimo 100 mm até o teto ou o forro, porque a entrada de ar é pela grelha de cima, e ligue a cortina em um circuito com disjuntor.
Até que altura de porta a TC LINEAR funciona?
A altura máxima de instalação é de 2,5 m. Para portas mais altas, use uma cortina de ar de maior alcance: a calculadora do site indica o modelo pela largura e pela altura da porta.
Como a cortina é ligada e desligada?
Pelo controle remoto infravermelho que acompanha a cortina.
Quais são as medidas?
Todos os tamanhos têm 246 mm de altura e 424 mm de saliência da parede; o comprimento é de 900, 1.200 ou 1.500 mm, conforme o modelo. As distâncias entre furos estão no desenho dimensional e na ficha técnica, disponíveis para download nesta página.
Qual é o prazo de entrega?
A TC LINEAR é fabricada sob pedido pela Tecnolatina. O prazo de produção é confirmado no pedido, e o frete é calculado pelo CEP de entrega.
Posso comprar direto pelo site?
Você configura largura, acabamento e tensão e vê o preço na hora. O pagamento online pelo Mercado Pago está em fase final de preparação; até lá, a equipe comercial fecha o pedido com nota fiscal pelo WhatsApp ou e-mail.
