Conexão

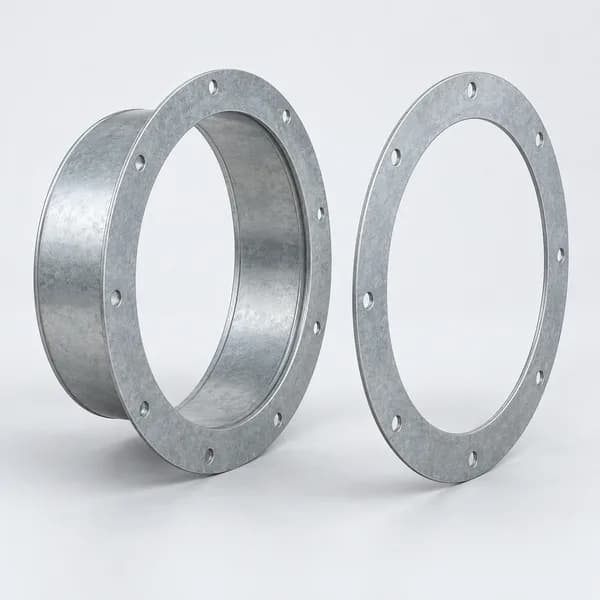

Flange e contraflange
Ligação do exaustor aos trechos de duto, às paredes e a outros equipamentos.
Linha axial · Tubular / transmissão por polias
Exaustor axial
indireto

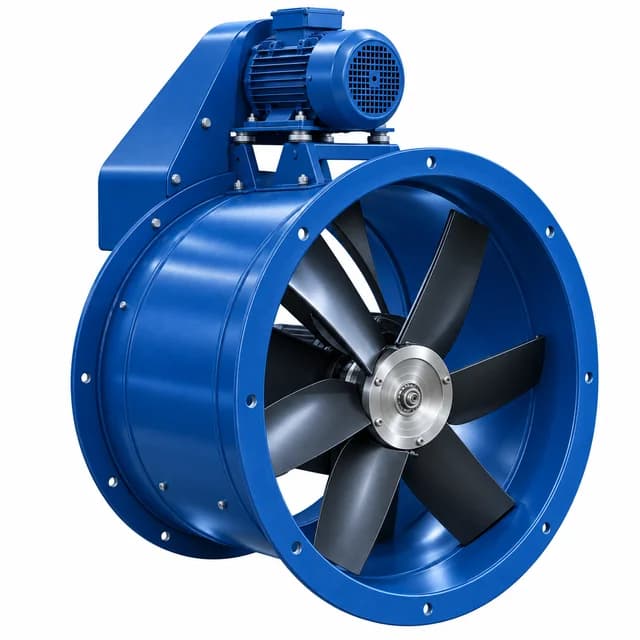

O exaustor axial indireto Tecnolatina, também chamado de exaustor axial com transmissão, move a hélice por polias e correias, com o motor fora do fluxo de ar. Indicado quando o ar exaurido é quente, úmido ou carrega poeira, vapor ou fumos que o motor não deve receber.
- Diâmetros
- 300–1000 mm
- Vazão até
- 31.800 m³/h
Carcaça tubular com a hélice em eixo próprio sobre mancais e motor de 4 polos montado do lado de fora, com polias e correias protegidas.
Tecnolatina / Ventilação industrialAXI
01 / Seleção do equipamento
Dados técnicos
Compare vazão, pressão e alimentação elétrica. A rotação da hélice é definida pelas polias no projeto, por isso não aparece na tabela.
8 de 8 modelos
Deslize a tabela para ver todas as especificações →
| Modelo | Diâmetromm | Vazãom³/h | Pressão estáticammCA | Motor | Alimentação elétrica | Orçamento |
|---|---|---|---|---|---|---|
| AXI300-4P | Ø300 | 1.860 | 7,5 | 0,25 CV · 4 polos | 220/380 V trifásico ou 110/220 V monofásico | Orçar ↗ |
| AXI400-4P-T | Ø400 | 4.320 | 10 | 0,5 CV · 4 polos | 220/380 V trifásico | Orçar ↗ |
| AXI400-4P-M | Ø400 | 4.200 | 10 | 0,5 CV · 4 polos | 110/220 V monofásico | Orçar ↗ |
| AXI500-4P | Ø500 | 9.000 | 19 | 1,5 CV · 4 polos | 220/380 V trifásico ou 110/220 V monofásico | Orçar ↗ |
| AXI600-4P | Ø600 | 15.000 | 15 | 2 CV · 4 polos | 220/380 V trifásico ou 110/220 V monofásico | Orçar ↗ |
| AXI700-4P | Ø700 | 21.120 | 22 | 5 CV · 4 polos | 220/380 V trifásico | Orçar ↗ |
| AXI800-4P | Ø800 | 26.520 | 18 | 6 CV · 4 polos | 220/380 V trifásico | Orçar ↗ |
| AXI1000-4P | Ø1000 | 31.800 | 20 | 7,5 CV · 4 polos | 220/380 V trifásico | Orçar ↗ |
Vazão e pressão representam o mesmo ponto de operação de referência. Fora dele, a vazão varia. A seleção deve considerar as perdas de carga da instalação.
Estime a vazão do seu galpão
Vazão = volume do ambiente × trocas de ar por hora. Informe as medidas e quantas trocas de ar por hora o ambiente precisa.
Preencha as quatro medidas para ver a vazão e os modelos.
Estimativa pela vazão de referência da tabela. Não considera perdas de carga, entradas de ar nem a distribuição dos exaustores: a engenharia confirma a seleção.
02 / Configuração da instalação
Acessórios
Definidos com o equipamento, conforme a montagem e as condições de operação.
7 acessórios · deslize para ver todos
Conexão

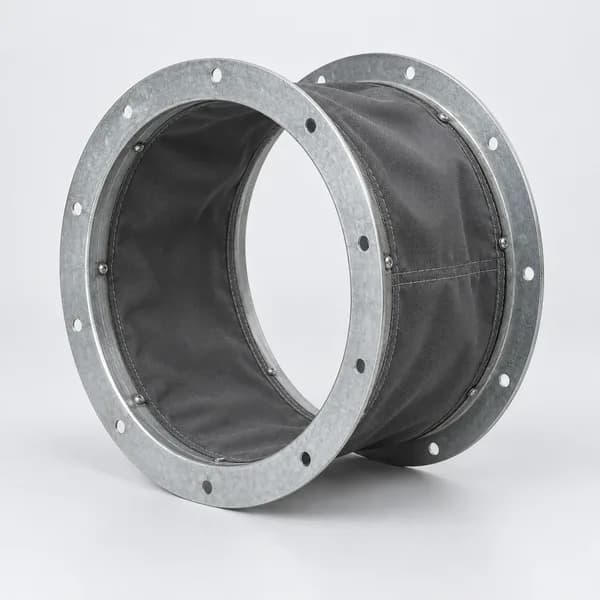

Junta flexível
Conexão em lona entre exaustor e duto, sem passar vibração para a rede.
Proteção

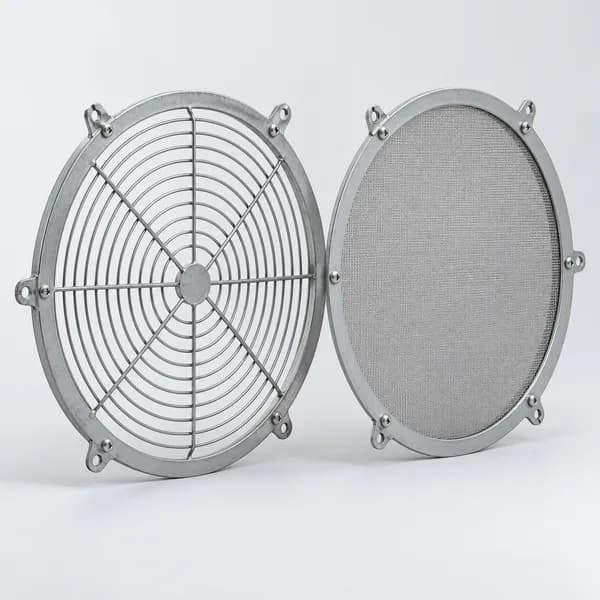

Tela de proteção
Para sucção e descarga livres, com remoção para limpeza.
Fluxo de ar

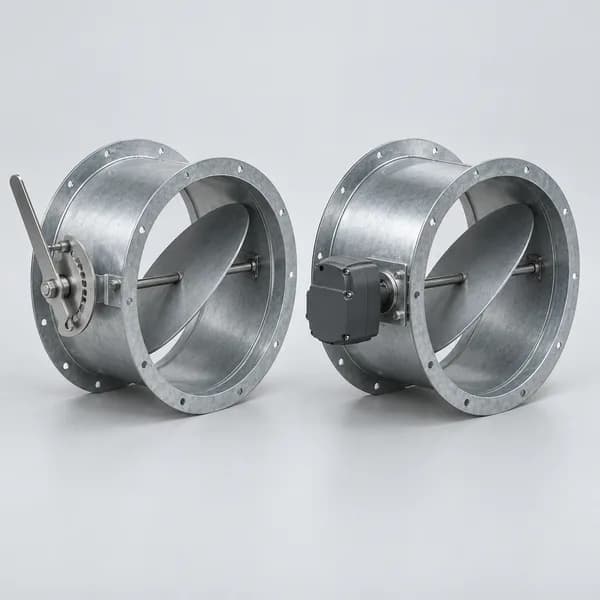

Damper / registro
Regulagem ou fechamento da passagem de ar, manual ou motorizado.
Acionamento

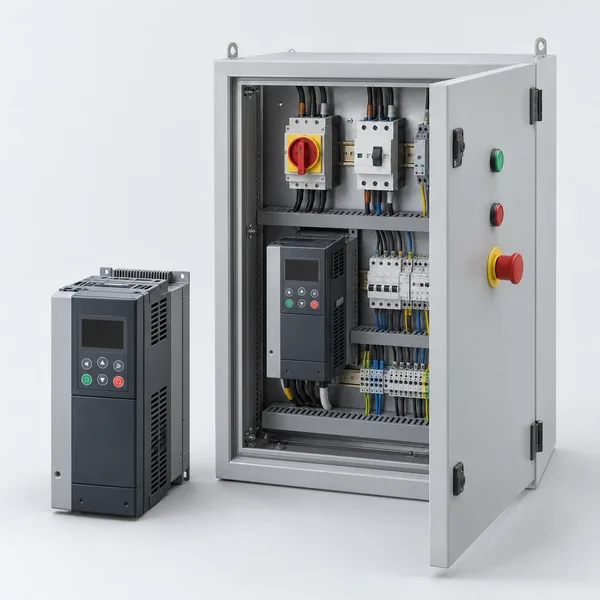

Inversor e painel de comando
Partida, proteção do motor e controle de rotação conforme o projeto.
Descarga

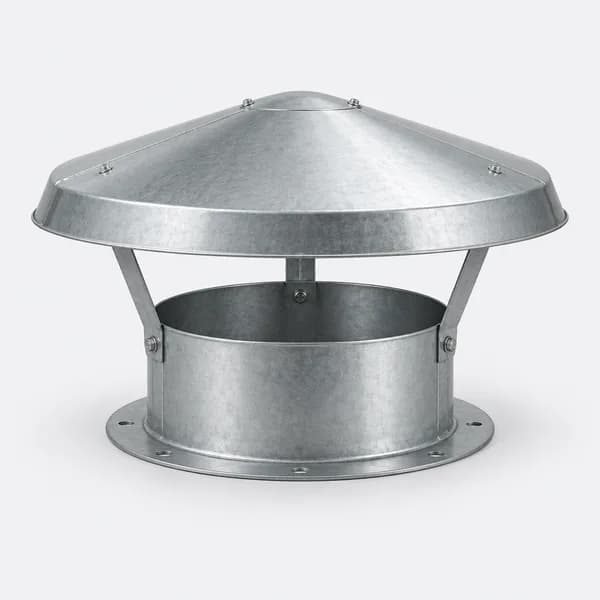

Chapéu
Proteção contra chuva quando a descarga é vertical.
Montagem

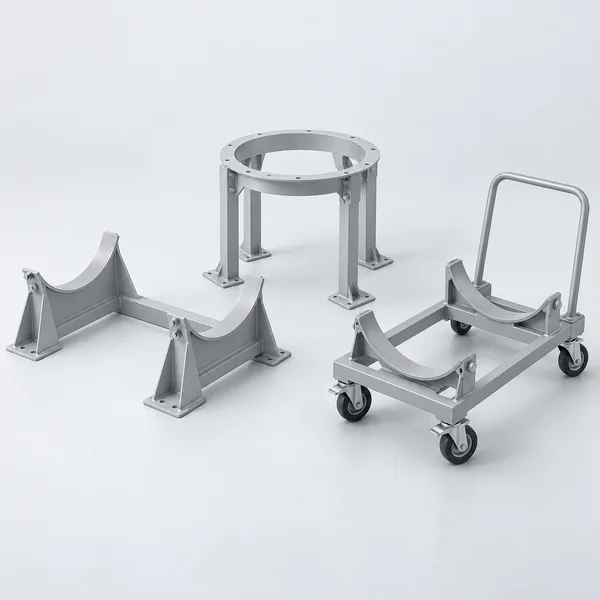

Bases e suportes
Suportes de fixação para montagem horizontal ou vertical.
Imagens ilustrativas. Compatibilidade e fornecimento dos acessórios sob consulta.
03 / Antes de especificar
Perguntas frequentes
Orientações para definir a aplicação e preparar sua consulta técnica.
O que é um exaustor axial indireto?
É um exaustor axial em que o motor fica fora do fluxo de ar e move a hélice por polias e correias. Também é chamado de exaustor axial com transmissão ou exaustor de transmissão.
Quando usar o exaustor axial indireto em vez do direto?
Quando o ar exaurido é quente, úmido ou carrega poeira, vapor ou fumos que podem prejudicar o motor, ou quando o projeto pede uma rotação de hélice diferente das rotações padrão do motor. Para ar limpo, o exaustor axial direto é mais simples.
Qual a vazão do exaustor axial indireto Tecnolatina?
Os modelos vão de 1.860 m³/h (Ø300) a 31.800 m³/h (Ø1000) no ponto de operação de referência, com pressões de 7,5 a 22 mmCA conforme o modelo. Veja a tabela.
Qual a rotação da hélice no exaustor axial indireto?
A rotação é definida pela relação das polias no projeto, a partir do ponto de operação pedido. Por isso a tabela não traz a rotação desses modelos.
O exaustor axial indireto precisa de mais manutenção?
As correias precisam de inspeção, ajuste de tensão e troca periódica, e os mancais da hélice, de lubrificação conforme o manual. Em troca, o motor fica protegido do ar exaurido.
O exaustor axial indireto pode ser monofásico?
Sim, do Ø300 ao Ø600 há versões 110/220 V monofásicas; os modelos de Ø700 a Ø1000 são trifásicos 220/380 V.
04 / DocumentaçãoArquivos para
Arquivos para
o seu projeto.
Consulte a ficha da linha ou solicite a documentação específica da configuração escolhida.
Precisa de ajuda para selecionar?
Envie a vazão desejada, a temperatura e o que o ar transporta, a alimentação elétrica e as condições de instalação.
