Exaustor de parede ou de telhado: os dois retiram o ar quente e viciado do galpão, e o que muda é onde o ar é captado. O exaustor de telhado puxa o ar no ponto mais alto, onde o calor se acumula, e tende a retirá-lo com mais eficiência em galpões de pé-direito alto. O exaustor de parede tem acesso mais simples para manutenção e é a alternativa direta quando a cobertura não permite a instalação.
Este artigo mostra os critérios de escolha e um exemplo com os modelos da linha axial da Tecnolatina.
O que os dois têm em comum

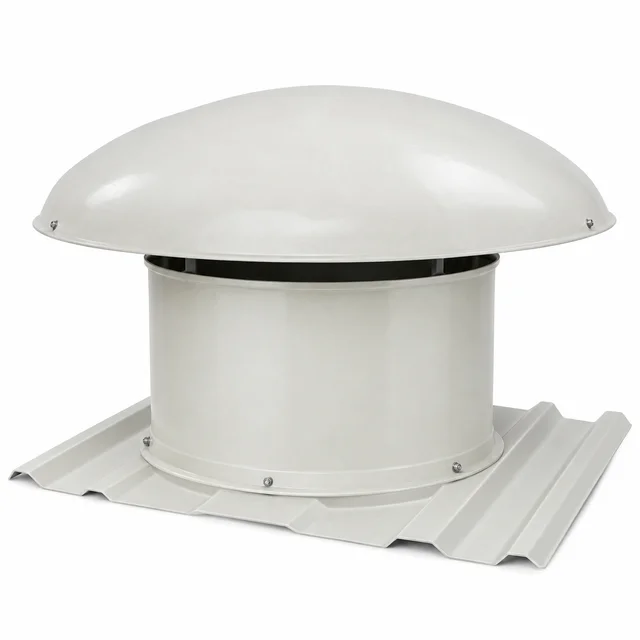

O exaustor de parede é um exaustor axial montado num painel fixado na parede ou numa abertura da fachada. O exaustor de telhado, também chamado de exaustor de teto ou de cobertura, é um exaustor axial montado numa base na cobertura, com chapéu de proteção contra chuva.
Na Tecnolatina, o exaustor de parede industrial e o exaustor de teto industrial usam os mesmos conjuntos hélice-motor do exaustor axial tubular, de Ø300 a Ø1000 mm. A vazão vai de 1.560 a 35.100 m³/h no ponto de operação de referência, com acionamento direto e motores de 4, 6 ou 8 polos. Ou seja: para a mesma vazão, os dois têm modelos equivalentes. A escolha não é de potência, é de posição.
Onde o calor se acumula
O ar quente sobe e forma uma camada junto à cobertura. Quanto mais calor vem de máquinas, fornos ou do próprio telhado, mais quente fica essa camada.
- Exaustor de telhado: capta o ar exatamente no ponto mais alto, onde a temperatura é maior. Em galpões de pé-direito alto, é a forma mais direta de retirar o calor.
- Exaustor de parede: capta o ar na altura em que for instalado. Por isso deve ficar o mais alto possível na parede, perto da cobertura.
Em galpões de pé-direito baixo, ou quando a fonte de calor está perto de uma parede externa, o exaustor de parede bem posicionado costuma atender.
Entradas de ar: a outra metade do sistema
Todo ar retirado precisa ser reposto. A posição das entradas define o caminho do ar dentro do galpão.
- Com exaustores de telhado, as entradas na parte baixa das paredes fazem o ar novo entrar por baixo e empurrar o ar quente para cima, atravessando todo o ambiente.
- Com exaustores de parede, as entradas devem ficar do lado oposto aos exaustores, para que o ar novo cruze o galpão antes de sair.
Sem entradas suficientes, com qualquer um dos dois, a vazão cai e o ar passa a entrar de forma descontrolada por portas e frestas.
Instalação e acesso para manutenção
| Critério | Exaustor de parede | Exaustor de telhado |
|---|---|---|
| Onde fica | Parede, fachada ou abertura | Cobertura do galpão |
| Captação do ar quente | Na altura de instalação | No ponto mais alto |
| Construção | Painel quadrado com anel, em aço galvanizado ou PRFV | Corpo com base para o telhado, em PRFV ou aço galvanizado |
| Chuva | Proteção definida para cada instalação com descarga exposta (a tela não protege contra chuva) | Chapéu de proteção do próprio conjunto |
| Manutenção | Acesso pela parede, normalmente mais simples | Acesso pela cobertura |
No telhado, a base de fixação é definida pelo tipo de telha, pela inclinação e pela estrutura da cobertura. Na parede, o que limita é o tamanho das aberturas disponíveis.
Um cuidado comum aos dois: a tela de proteção impede a entrada de insetos e objetos, mas não protege contra chuva. No exaustor de telhado, quem faz esse papel é o chapéu. No de parede com descarga exposta, a proteção é definida para a instalação, considerando a perda de carga que ela acrescenta.
Exemplo prático
Um galpão de 30 m × 15 m com 10 m de pé-direito tem 4.500 m³. Apenas como exemplo, com 8 trocas de ar por hora, a vazão total é de 36.000 m³/h. Com os modelos da linha axial (mesma vazão na versão de parede e na de telhado):
- 1 × Ø1000 mm, 8 polos (35.100 m³/h): fica abaixo dos 36.000 m³/h. Não atende sozinho.
- 2 × Ø800 mm, 6 polos (19.800 m³/h cada): 39.600 m³/h no total.
- 3 × Ø700 mm, 6 polos (15.600 m³/h cada): 46.800 m³/h no total.
Com 10 m de pé-direito, o calor se concentra junto à cobertura, e os exaustores de telhado distribuídos ao longo do galpão captam o ar nesse ponto. Se o telhado não aceita a instalação, os mesmos modelos de parede, montados no alto e do lado oposto às entradas, fazem a renovação. Distribuir as unidades ao longo do comprimento do galpão também pesa na quantidade escolhida. Os valores acima são o ponto de operação de referência da tabela; telas, venezianas, dampers e o chapéu acrescentam perda de carga, e a vazão real deve ser confirmada pela engenharia.
Para refazer essa conta com as medidas do seu galpão, veja o guia quantos exaustores de parede um galpão precisa.
Resumo: quando escolher cada um
- Escolha o exaustor de telhado quando o pé-direito é alto, o calor se acumula na cobertura e a estrutura do telhado permite a instalação.
- Escolha o exaustor de parede quando o pé-direito é menor, a cobertura não aceita a instalação ou o acesso para manutenção pelo telhado é difícil.
- Avalie outra configuração se o ar precisa passar por dutos, filtros ou curvas: a perda de carga precisa ser calculada, e muitas vezes o exaustor axial tubular ou o centrífugo é mais adequado.
Confirme a seleção com a engenharia
Envie à engenharia da Tecnolatina as dimensões do galpão, o uso do ambiente e as fontes de calor, o tipo de cobertura, as aberturas disponíveis nas paredes e a alimentação elétrica. Com esses dados, ela indica se o exaustor de parede ou de telhado atende melhor, a quantidade, o diâmetro e a posição das entradas de ar.
