Exaustor axial direto ou indireto: a escolha depende do ar que vai passar pelo motor. No exaustor axial direto, o motor fica acoplado à hélice, dentro do fluxo de ar, sem polias nem correias; no exaustor axial indireto, ou com transmissão, o motor fica fora do fluxo e move a hélice por polias e correias. Para ar limpo, o direto é mais simples; para ar quente, úmido ou com poeira, o indireto protege o motor.
O que muda entre o acionamento direto e o indireto
As duas versões usam a mesma carcaça tubular, com flanges nas duas pontas. O ar atravessa a hélice paralelamente ao eixo e segue em linha reta. A diferença está em onde fica o motor e em como a hélice recebe o movimento.
- Direto (tubular): a hélice fica presa no eixo do motor. O motor é fixado à carcaça por um suporte e fica no caminho do ar. A rotação da hélice é a do próprio motor: 1.750, 1.150 ou 850 rpm com 4, 6 ou 8 polos, respectivamente.

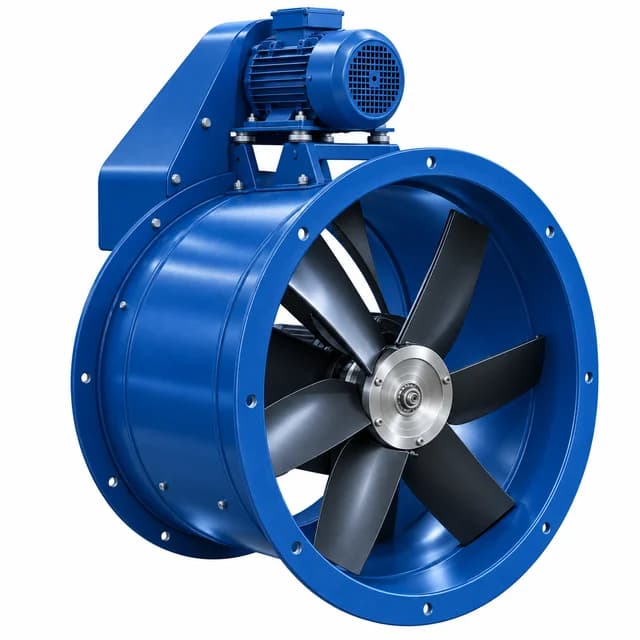

- Indireto (com transmissão): a hélice gira num eixo próprio, apoiado em mancais dentro da carcaça. O motor, de 4 polos, fica montado sobre a carcaça, do lado de fora, e transmite o movimento por polias e correias protegidas. A relação entre as polias define a rotação da hélice.
Comparativo lado a lado
| Característica | Axial direto | Axial indireto |
|---|---|---|
| Posição do motor | No fluxo de ar, acoplado à hélice | Fora do fluxo, sobre a carcaça |
| Rotação da hélice | A do motor: 1.750, 1.150 ou 850 rpm | Definida pela relação das polias no projeto |
| Vazão na linha Tecnolatina | 1.560 a 35.100 m³/h | 1.860 a 31.800 m³/h |
| Pressão no ponto de referência | 3 a 24 mmCA | 7,5 a 22 mmCA |
| Diâmetros | Ø300 a Ø1000 mm (14 modelos) | Ø300 a Ø1000 mm (8 modelos) |
| Versões monofásicas 110/220 V | Ø300 a Ø500 | Ø300 a Ø600 |
| Manutenção | Sem correias para tensionar ou trocar | Correias e mancais com rotina própria |
| Ar quente, úmido ou com poeira | Exige avaliar a proteção do motor | Motor protegido do ar exaurido |
Vazão e pressão são pontos de operação de referência da tabela de modelos. A vazão real depende da perda de carga da instalação.
Quando escolher o exaustor axial direto
- Ar limpo ou pouco agressivo: renovação de ar e retirada de calor de galpões, depósitos e áreas de produção.
- Manutenção simples: sem correias, há menos peças sujeitas a desgaste e nada para tensionar.
- Conjunto compacto: o motor fica no fluxo de ar, fixado à carcaça por um suporte, sem polias nem correias do lado de fora.
- Rotação padrão atende: o ponto de operação pedido cabe num dos modelos de 4, 6 ou 8 polos da tabela.
Os mesmos conjuntos hélice-motor do direto equipam os exaustores de parede e de teto da Tecnolatina. Veja os modelos do exaustor axial direto (tubular).
Quando escolher o exaustor axial indireto
- Ar quente: exaustão de calor de fornos, estufas e áreas de processo, com a temperatura do ar avaliada pela engenharia.
- Vapor e umidade: lavanderias industriais, áreas de cocção e processos com vapor.
- Poeira e fumos: exaustão geral de ambientes com particulados, sem que o material passe pelo motor.
- Rotação fora do padrão: quando o ponto de operação pede uma rotação de hélice diferente das rotações do motor, as polias fazem esse ajuste.
Em troca, a transmissão pede uma rotina de manutenção: inspeção, ajuste de tensão e troca periódica das correias, e lubrificação dos mancais conforme o manual. Veja o exaustor axial indireto (com transmissão).
Exemplo prático: vazão parecida, duas escolhas
Uma lavanderia industrial precisa retirar cerca de 15.000 m³/h de ar quente e úmido por um trecho curto de duto. Na tabela da linha axial Tecnolatina, os dois modelos com ponto de referência mais próximo dessa vazão são:
- AXI600-4P (indireto): 15.000 m³/h a 15 mmCA, motor de 2 cv, em versão trifásica 220/380 V ou monofásica 110/220 V. O motor fica fora do ar úmido.
- AXD700-6P (direto): 15.600 m³/h a 14 mmCA, motor de 3 cv a 1.150 rpm, trifásico 220/380/440 V. O motor fica no fluxo de ar úmido, o que exige avaliar a sua proteção.
Neste caso, o AXI600-4P é a escolha natural: atende a vazão com o motor protegido e com um diâmetro menor. Como os 15.000 m³/h coincidem com o ponto de referência, a perda de carga do duto, da tela e da descarga precisa caber nos 15 mmCA; a engenharia confirma pela curva do equipamento. Se o ar fosse limpo, sem vapor nem umidade, o AXD700-6P também atenderia, sem correias para manter, desde que a perda de carga da instalação caiba nos 14 mmCA do seu ponto de referência.
Erros comuns na escolha
- Comparar só a vazão. Os dois exaustores podem ter vazões parecidas; o que decide é o ar que passa pelo motor.
- Colocar o motor em ar agressivo sem avaliação. No acionamento direto, calor, vapor e poeira passam pelo motor.
- Deixar a transmissão fora do plano de manutenção. No indireto, a rotina das correias e dos mancais precisa estar prevista desde a compra.
- Insistir no axial quando a rede tem muita resistência. Com dutos longos, filtros ou lavador de gases, a perda de carga pode passar da pressão dos dois axiais, e o caminho passa a ser o exaustor centrífugo; veja exaustor axial ou centrífugo.
Quais dados enviar para a seleção
- Vazão desejada, ou o volume do ambiente e as trocas de ar por hora.
- Temperatura máxima do ar e se há vapor, umidade, poeira ou fumos.
- Traçado do duto, telas, venezianas e demais componentes no caminho do ar (veja perda de carga em dutos de exaustão).
- Regime de operação e necessidade de controle de vazão por inversor de frequência.
- Alimentação elétrica disponível: monofásica ou trifásica, e a tensão do local.
Confirme a escolha com a engenharia
Na dúvida entre exaustor axial direto ou indireto, comece pelo ar: limpo, o direto é o mais simples; quente, úmido ou com poeira, o indireto protege o motor. Envie os dados acima e fale com a engenharia da Tecnolatina para confirmar o modelo, o acionamento e o ponto de operação da sua instalação.
