GUIA DE APLICAÇÃO · CORTINAS DE AR

Guia de tamanhos de cortina de ar: de 90 cm a 3 metros

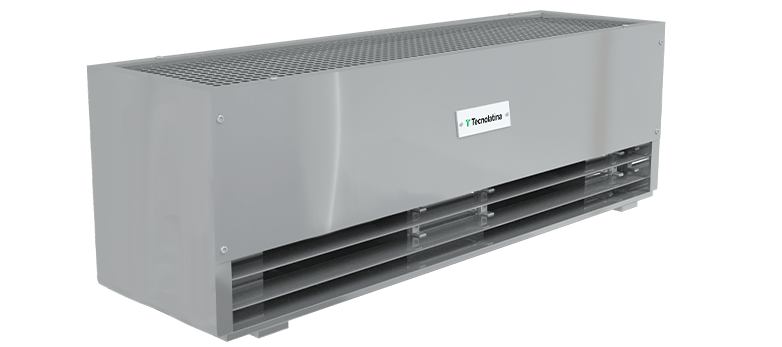

Cortina de ar industrial TI6000 Tecnolatina (render ilustrativo)

Para escolher o tamanho da cortina de ar, também chamada de cortina de vento, a regra é simples: a cortina deve ter largura igual ou maior que a da porta, para que o jato de ar cubra todo o vão. Depois, confira se o modelo atende à altura em que será instalado. A Tecnolatina fabrica cortinas de ar de 90 cm a 3 m de largura; para vãos maiores, dois ou mais equipamentos são instalados lado a lado.

Tabela de tamanhos por modelo

ModeloLinhaLargurasAltura máxima da porta
TC LINEARComercial, design premium90, 120 e 150 cmaté 2,5 m
TEC4500Comercial de alta vazão90, 120, 150 e 180 cmaté 4 m no catálogo, com seleção sob avaliação
TI6000Industrial1,0 a 3,0 m, de 20 em 20 cmaté 3,5 m
TI8000Industrial de alta vazão, ambientes sem umidade1,0 a 3,0 m, de 20 em 20 cmaté 6 m
TI10000Industrial de alta potência, ambientes sem umidade1,0 a 3,0 m, de 20 em 20 cmaté 8 m
TI9000Industrial vertical, instalada ao lado do vãopara portas de 1,0 a 3,0 m de alturanão se aplica

Qual tamanho para a minha porta?

  • Porta de até 90 cm: cortina de ar de 90 cm, na TC LINEAR ou na TEC4500.
  • Porta de 1 metro a 1,20 m: cortina de 1,20 m nas linhas comerciais, ou a industrial de 1,0 ou 1,2 m.
  • Porta de 1,50 m: cortina de 150 cm nas linhas comerciais, ou a industrial de 1,6 m.
  • Porta de 1,80 m: TEC4500 de 180 cm, ou a industrial de 1,8 m.
  • Porta de 2 metros: cortina de ar industrial de 2,0 m (TI6000, TI8000 ou TI10000), escolhida pela altura da porta.
  • Porta de 2,5 m: cortina industrial de 2,6 m, já que as larguras vão de 20 em 20 cm.
  • Porta de 3 metros: cortina industrial de 3,0 m.
  • Vão maior que 3 m: dois ou mais equipamentos lado a lado sobre o vão, em instalação modular.

Como medir o vão

  • Largura: meça a largura livre da passagem, de batente a batente.
  • Altura: meça a altura em que a cortina será instalada, normalmente logo acima da porta. É essa altura que define o modelo.
  • Condições do acesso: vento forte, diferença grande de temperatura entre os ambientes (como em câmaras frias) e umidade mudam a seleção. Nesses casos, envie os dados para a engenharia.

Para uma recomendação inicial, use a calculadora de cortina de ar, que considera as medidas do vão e a aplicação.

Cortina de ar comercial ou industrial?

As cortinas comerciais atendem portas de lojas, restaurantes e recepções, com instalação de até 2,5 m na TC LINEAR e cobertura de catálogo de até 4 m na TEC4500. Para portões, docas e portas mais altas, use uma cortina de ar industrial, com larguras de 1,0 a 3,0 m e alturas de até 8 m, conforme o modelo. Veja o comparativo completo em cortina de ar comercial vs industrial.

Precisa confirmar o tamanho? Fale com a engenharia da Tecnolatina com a largura e a altura do vão.
