Como Dimensionar Cortina de Ar Industrial: Guia Técnico Passo a Passo

Selecionar e dimensionar corretamente uma cortina de ar industrial é uma decisão de engenharia, não uma escolha de catálogo. Um equipamento subdimensionado compromete a integridade do ambiente controlado, gera retrabalho em auditorias de boas práticas e pode resultar em não conformidades. Um equipamento superdimensionado eleva o consumo energético sem agregar benefício técnico. Este guia apresenta, de forma sistemática, as variáveis que determinam o dimensionamento adequado e como elas se traduzem na escolha do modelo correto.

Por que o dimensionamento incorreto é um risco operacional

Em plantas industriais de alimentos auditadas em boas práticas de fabricação, a cortina de ar integra o programa de pré-requisitos (PPR) de controle de pragas e gestão ambiental. Uma cortina instalada sem projeto técnico adequado pode apresentar falhas na jato de ar que comprometem tanto a barreira entomológica quanto o diferencial de pressão entre ambientes de diferentes categorias higiênicas.

Na indústria de celulose e papel, como nas plantas da Suzano, o foco é diferente: a cortina de ar atua principalmente como barreira térmica e de controle de particulados, protegendo salas de controle, CCMs e ambientes climatizados contíguos a áreas industriais com variações térmicas severas. Nos dois cenários, a lógica de dimensionamento parte das mesmas variáveis físicas.

Variáveis críticas para o dimensionamento

1. Altura livre da abertura

A altura livre da porta ou abertura é a variável mais direta. A cortina de ar deve ser instalada no topo da abertura e seu jato de ar precisa alcançar o piso com velocidade residual suficiente para manter a barreira. Cada modelo tem um alcance efetivo de jato determinado em ensaios com anemômetro. Instalar uma cortina dimensionada para 3 metros em uma abertura de 6 metros simplesmente não funciona: o jato se dissipa antes de atingir o piso e a barreira deixa de existir no terço inferior da abertura — exatamente onde ocorre a maior troca de ar por diferença de densidade.

2. Largura da abertura

A cobertura lateral é determinada pelo comprimento do equipamento ou pela composição de unidades em série. A regra geral é que o conjunto de cortinas deve cobrir 100% da largura da abertura sem lacunas. Em portas industriais com largura superior a 4 metros, é comum utilizar duas unidades flanqueadas. A sobreposição mínima recomendada entre unidades é de 50 mm para evitar o ponto morto central.

3. Diferencial térmico entre ambientes

Quanto maior a diferença de temperatura entre o ambiente interno e o externo, maior a pressão de empuxo (efeito chaminé) que o jato de ar precisa vencer. Para diferenciais de até 10 °C, modelos padrão com velocidade de saída na faixa de 16 a 23 m/s são suficientes. Para diferenciais acima de 15 °C — como câmaras frigoríficas positivas com temperatura interna entre 2 °C e 8 °C em regiões com temperatura externa de 35 °C —, é necessário selecionar modelos com maior velocidade de saída ou verificar se a aplicação exige uma cortina de ar com aquecimento assistido ou, alternativamente, um sistema de câmara de equilíbrio de pressão.

4. Velocidade e direção do vento externo

Em docas de carga e descarga, portões que abrem diretamente para o exterior e aberturas laterais de galpões logísticos, o vento externo é um vetor de perturbação que pode colapsar o jato da cortina. Em aberturas com vento recorrente, prefira os modelos de maior velocidade de saída (a TI8000 sai a 28 m/s e a TI10000 a 35 m/s) e, quando possível, complemente com quebra-ventos ou vedação perimetral. Informe a exposição ao vento na consulta.

5. Frequência e tempo de abertura da porta

Uma porta que abre e fecha 50 vezes por hora em um corredor de movimentação de empilhadeiras exige desempenho contínuo e robustez mecânica do motor. Nesse perfil de uso, o dimensionamento deve considerar o ciclo de trabalho (duty cycle) do motor e a necessidade de partida eletrônica suave ou inversor de frequência para reduzir desgaste nos mancais. Já uma porta de acesso eventual — como a entrada de um laboratório de qualidade — tem perfil de uso completamente diferente e pode operar com modelos de menor porte.

6. Finalidade principal: barreira entomológica ou térmica

Estas duas finalidades, embora frequentemente coexistentes, têm requisitos distintos. Para controle de insetos voadores, o jato precisa chegar ao piso com velocidade uniforme em toda a seção da abertura, sem pontos fracos nas laterais. Para barreira térmica pura, o critério é a eficiência de separação entre as massas de ar, medida pela redução do coeficiente de transferência de calor convectivo na abertura.

Tabela de seleção: altura da abertura x modelo Tecnolatina

Nota: Os valores de velocidade indicados são referências de saída na boca do equipamento. A velocidade residual no piso depende da altura real da instalação, da turbulência do ambiente e da presença de obstáculos no trajeto do jato. O dimensionamento definitivo deve ser validado pela engenharia de aplicação Tecnolatina.

Erros mais comuns no dimensionamento de cortinas de ar industriais

Selecionar pelo preço, não pela altura de alcance

Este é o erro mais frequente em processos de compra conduzidos exclusivamente pelo setor de suprimentos sem envolvimento da engenharia de manutenção ou de processos. A cortina de ar não é um item de prateleira: a diferença entre um modelo subdimensionado e um adequado pode ser uma não conformidade em auditoria ou a contaminação de um lote de produto acabado.

Ignorar o efeito de pressurização do ambiente

Ambientes com sistemas de climatização que operam em pressão positiva — como salas limpas, antecâmaras de produção farmacêutica e áreas de envase asséptico — têm comportamento diferente de ambientes em pressão neutra ou negativa. Em ambientes pressurizados positivamente, o diferencial de pressão auxilia a cortina. Em ambientes com pressão negativa (como câmaras frigoríficas com extração de umidade), o diferencial de pressão trabalha contra o jato, exigindo maior velocidade de saída. Não considerar este fator resulta em dimensionamento sistematicamente deficiente.

Desconsiderar a largura real da abertura com porta aberta

Em portões industriais com folhas deslizantes ou de enrolar, a largura operacional pode ser diferente da largura nominal do vão. Portões que abrem parcialmente durante operações de empilhadeira, por exemplo, têm largura efetiva menor, o que pode permitir o uso de uma única unidade onde inicialmente se projetavam duas. O levantamento dimensional deve ser feito com o portão na posição de operação habitual, não apenas com base na planta arquitetônica.

Não especificar o grau de proteção elétrica adequado

Em ambientes com lavagem periódica de pisos e paredes — como linhas de abate, áreas de higienização e plantas de laticínios —, a cortina de ar deve ter grau de proteção IP mínimo compatível com os procedimentos de limpeza. Instalar equipamentos com IP inadequado compromete a vida útil do motor. A Tecnolatina oferece versões com proteção reforçada para ambientes úmidos, aspecto que deve ser explicitado na especificação técnica da compra.

Omitir a cortina de ar do projeto de layout

Em obras novas ou reformas, a cortina de ar frequentemente é tratada como item de última hora, instalada após a conclusão da alvenaria e da estrutura metálica. Isso resulta em situações onde não há verga disponível para fixação, a fiação elétrica não foi prevista no quadro de distribuição ou a altura do equipamento conflita com a estrutura do telhado. Integrar a cortina de ar ao projeto de layout — como fazem as equipes de engenharia da WEG e do Boticário em suas plantas industriais — elimina esses custos de adequação a posteriori.

O papel da engenharia de aplicação no dimensionamento

Nenhuma tabela de seleção substitui a análise in loco de um engenheiro de aplicação. O dimensionamento correto requer a medição de variáveis que nem sempre constam em projetos: a velocidade do vento no ponto de instalação, o perfil de temperatura ao longo do dia, o fluxo real de movimentação pela abertura e as interferências de outros equipamentos de climatização nas proximidades.

A engenharia da Tecnolatina parte das medidas do vão, das condições dos dois ambientes e da rotina do acesso para indicar o modelo, a largura e a posição de instalação. Para instalações auditadas, peça a ficha técnica do modelo escolhido junto com a proposta.

Lista de verificação antes de especificar uma cortina de ar industrial

• Altura livre da abertura: medida do piso à parte inferior da verga ou estrutura de fixação
• Largura operacional da abertura: largura com a porta na posição de uso habitual
• Diferencial térmico máximo: diferença entre temperatura interna e externa no pior cenário sazonal
• Velocidade média de vento no local: especialmente relevante para aberturas externas e docas
• Pressurização do ambiente interno: positiva, neutra ou negativa
• Frequência de abertura estimada: ciclos por hora no horário de pico de operação
• Finalidade predominante: barreira entomológica, controle térmico ou ambas
• Grau de proteção elétrica necessário: IP conforme procedimentos de limpeza e higienização
• Disponibilidade de ponto de energia: tensão, fase e distância ao quadro elétrico
• Restrições estruturais: presença de vigas, tubulações ou outros equipamentos na região da verga

Próximos passos

O dimensionamento preciso de uma cortina de ar industrial é um processo estruturado que começa com dados de campo e termina com a seleção fundamentada do modelo e a documentação técnica para o dossiê de conformidade da planta. Erros nessa etapa têm custo real: retrofits de equipamentos instalados incorretamente, não conformidades em auditorias e, em casos mais graves, contaminação de produto ou perda de certificação.

Para projetos em fase de especificação, envie as medidas do vão e as condições dos ambientes pelo contato: a engenharia indica o modelo já na fase de orçamento da obra.

Porta de 3 metros de largura? Veja a cortina de ar de 3 metros de cada modelo da linha industrial, com vazão e altura máxima da porta.

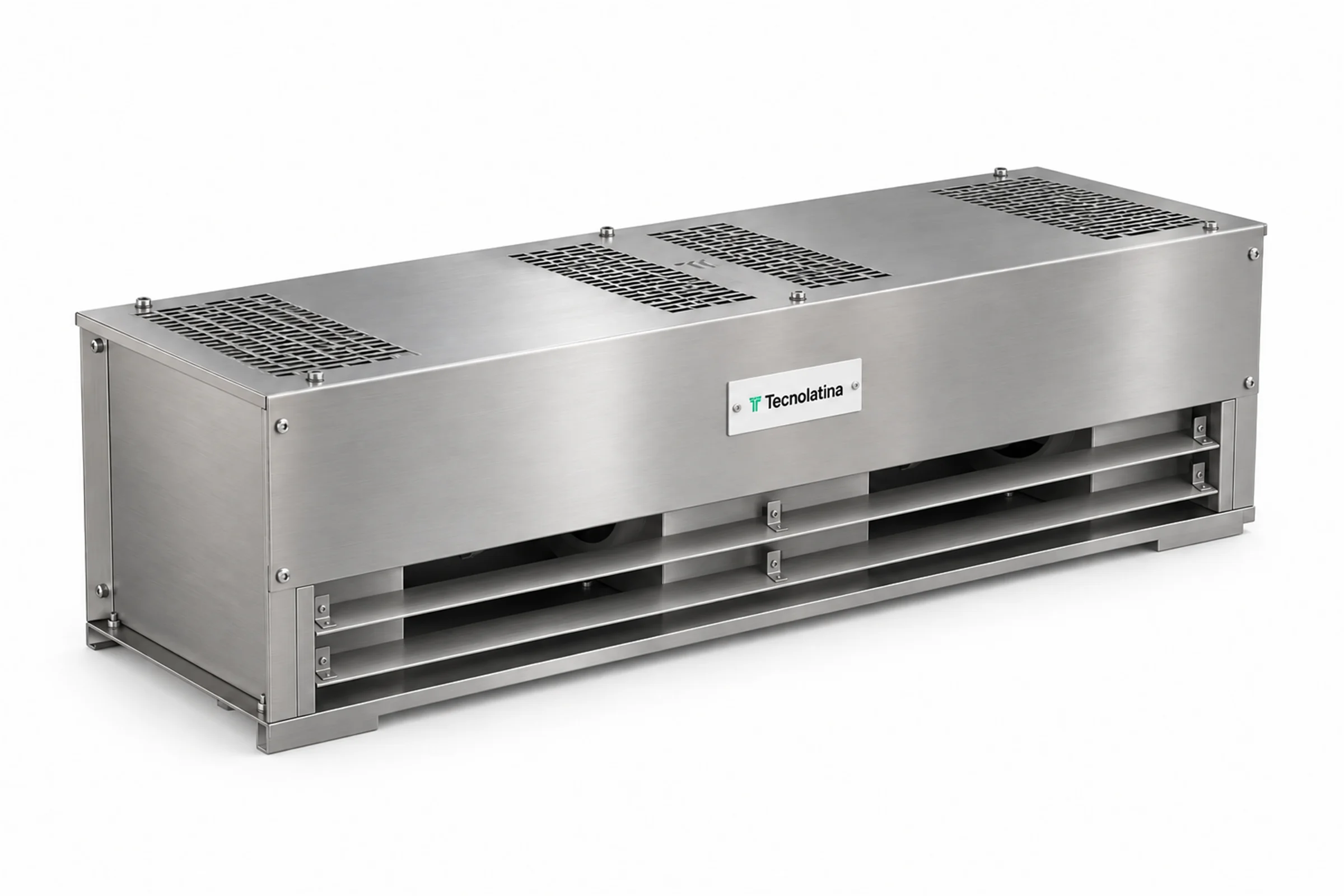

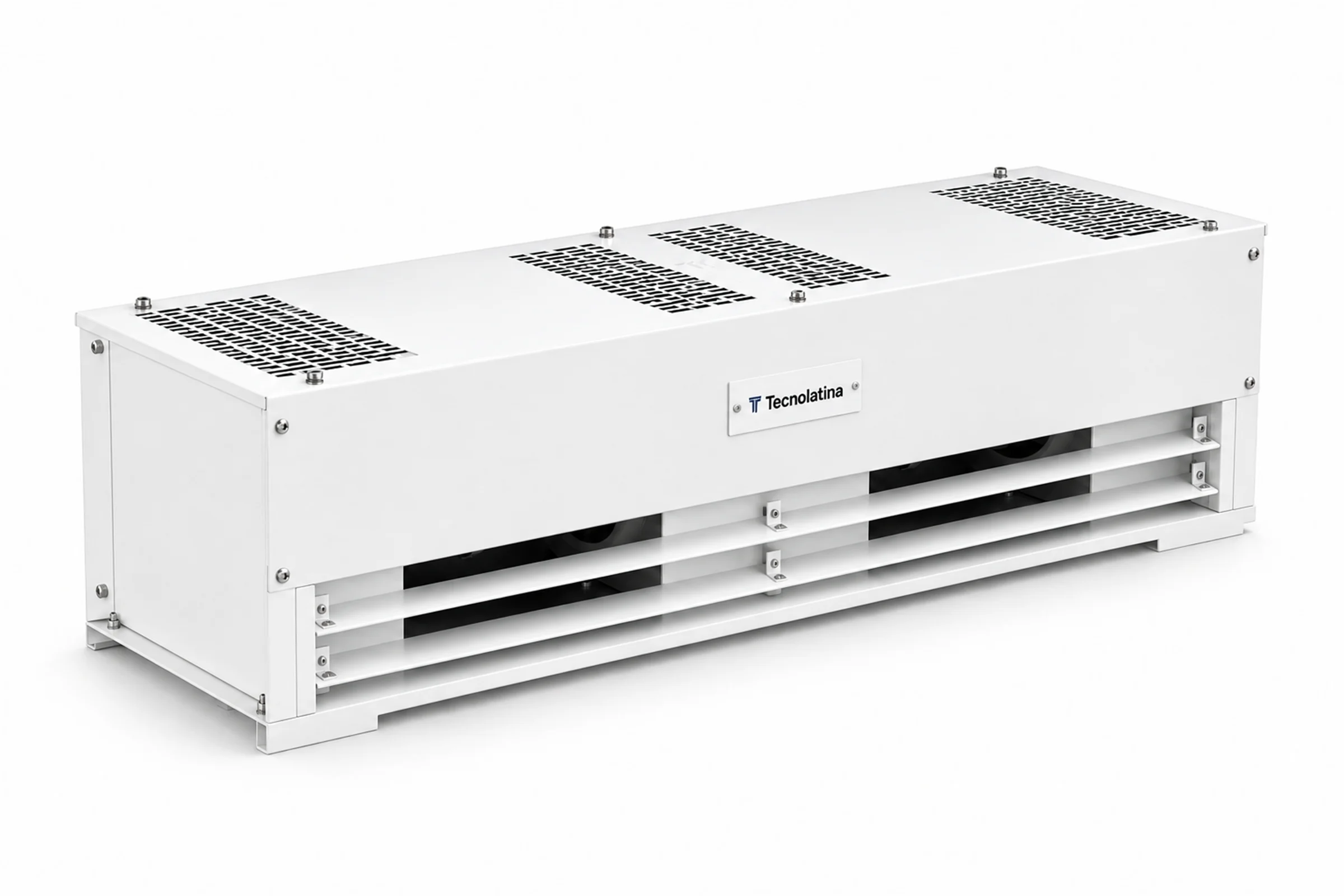

Conheça a linha completa de cortina de ar industrial da Tecnolatina, da TI6000 à TI10000.
