Exaustor Axial Tubular

O que é um exaustor axial tubular e como ele funciona

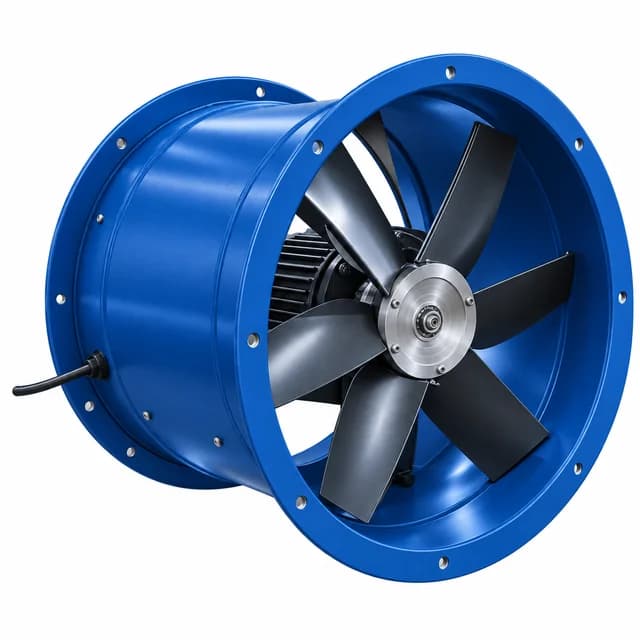

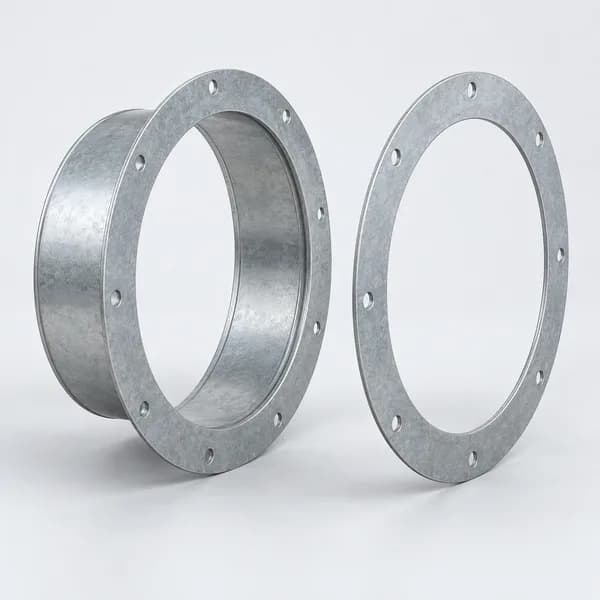

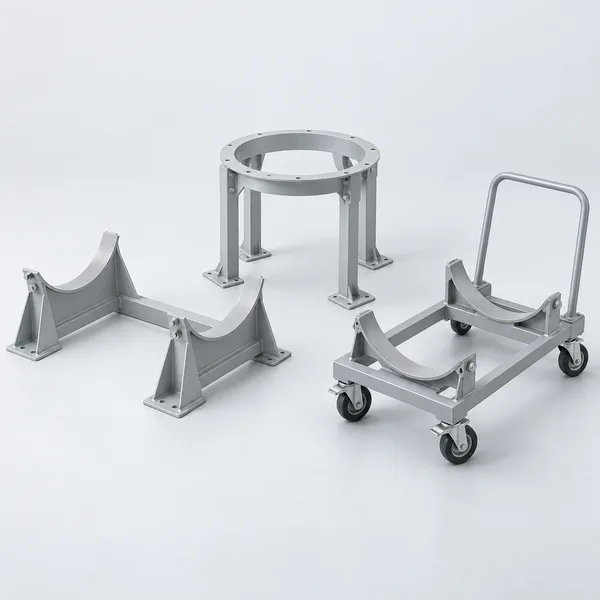

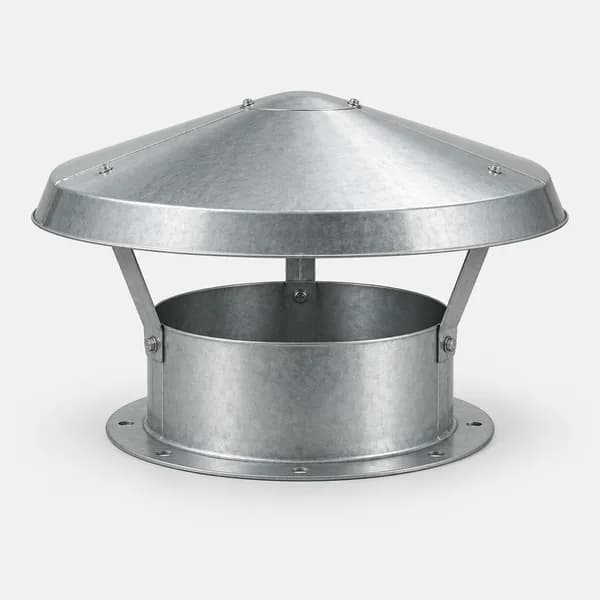

O exaustor axial tubular é um ventilador axial montado dentro de uma carcaça cilíndrica com flanges nas duas pontas. O ar atravessa a hélice paralelamente ao eixo e segue em linha reta, o que permite instalar o equipamento no meio de um duto, numa abertura de parede ou na saída de um sistema de exaustão.

No acionamento direto, a hélice fica presa no eixo do motor, sem polias nem correias. O conjunto é compacto, tem menos peças sujeitas a desgaste e dispensa ajuste de tensão de correia. A rotação da hélice é a do próprio motor (1.750, 1.150 ou 850 rpm, conforme o número de polos), e a vazão pode ser ajustada com inversor de frequência. O mesmo equipamento é chamado de ventilador axial tubular quando insufla ar em vez de exaurir.

Modelos de exaustor axial tubular de Ø300 a Ø1000 mm

Cada linha mostra o ponto de operação de referência do modelo: a vazão entregue com a pressão estática indicada. Fora desse ponto a vazão muda, e a engenharia confirma o modelo pela perda de carga da instalação.

Ø300 mm · Ø400 mm · Ø500 mm · Ø600 mm · Ø700 mm · Ø800 mm · Ø1000 mm

Acionamento direto ou com transmissão: quando escolher cada um

A escolha depende do ar que passa pelo exaustor e da rotação necessária para o ponto de operação.

Para renovação de ar e exaustão geral com ar limpo ou pouco agressivo, o acionamento direto costuma ser a escolha mais simples. Quando o ar é quente, úmido ou carrega contaminantes que podem danificar o motor, avalie o exaustor axial com transmissão.

Aplicações do exaustor axial tubular

Outras configurações de exaustor axial

Compare todas as configurações de exaustor axial industrial.

Dados para dimensionar o exaustor axial tubular

Para indicar o modelo, a engenharia precisa conhecer o ambiente e a instalação. Quanto mais completos forem os dados abaixo, mais precisa será a seleção.

• Vazão de ar requerida, ou o volume do ambiente e o número de trocas de ar por hora desejado.

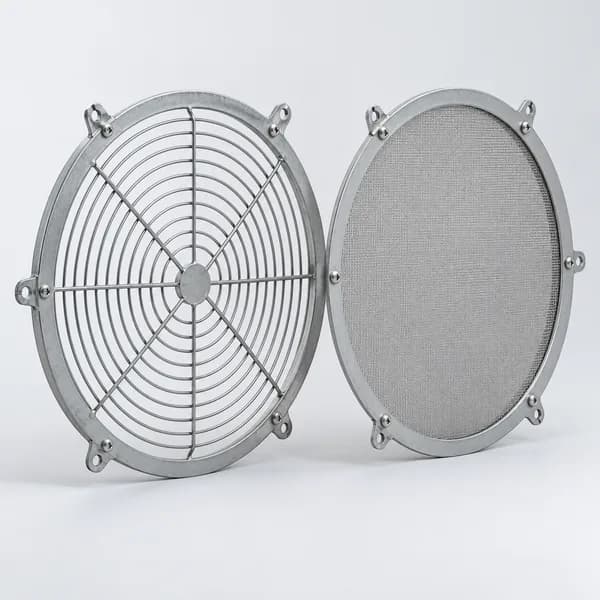

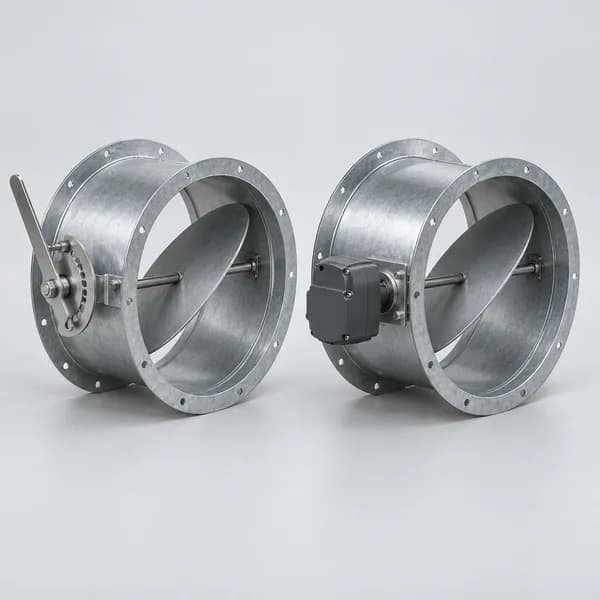

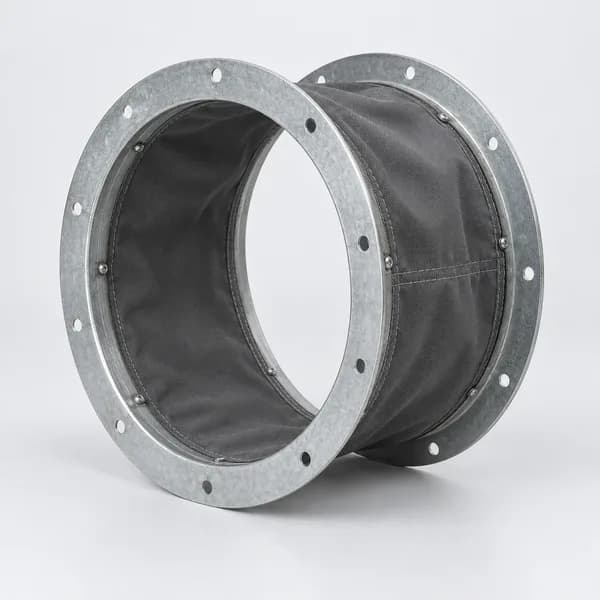

• Perda de carga da instalação: dutos, curvas, telas, venezianas, filtros e demais componentes no caminho do ar.
• O que o ar transporta: calor, umidade, poeira, fumos, vapores ou odores, e a temperatura máxima do ar.

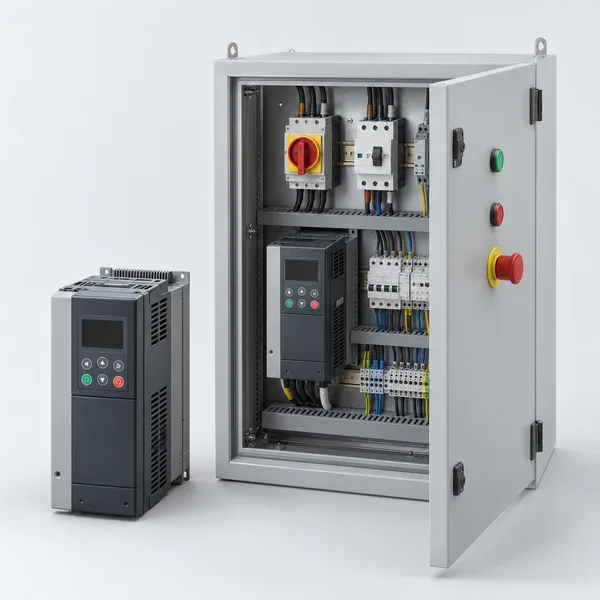

• Regime de operação, contínuo ou intermitente, e necessidade de controle de vazão por inversor de frequência.
• Alimentação elétrica disponível: monofásica ou trifásica e a tensão do local.
