Grandes vazões
Com baixa perda de carga

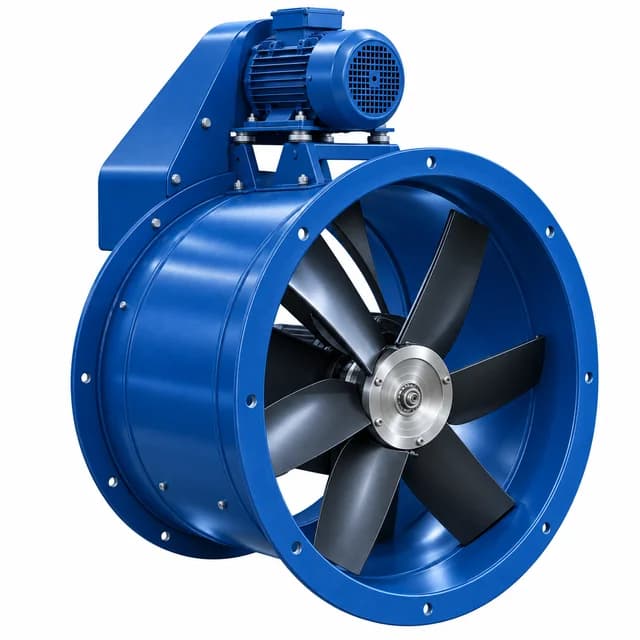

Exaustor Axial com Transmissão
Exaustor axial tubular com acionamento indireto: o motor fica fora do fluxo de ar e move a hélice por polias e correias. Indicado quando o ar exaurido é quente, úmido ou carrega contaminantes que o motor não deve receber.
DiâmetrosØ300 a Ø1000 mm
Vazão até31.800 m³/h
Motor0,25 a 7,5 CV
AcionamentoIndireto (polias e correias)
8 modelos de
Ø300 a Ø1000 mmTabela com vazão,
pressão e motor.
Ø300 a Ø1000 mmTabela com vazão,
pressão e motor.
Diferenciais
8 modelos
Ø300 a Ø1000 mm
Galvanizado ou PRFV
Conforme o ambiente
Acessórios
Telas, flanges, damper e painel
Engenharia de aplicação
Seleção pelo ponto de operação
Como funciona o exaustor axial com transmissão
No exaustor axial com transmissão, também chamado de exaustor axial de acionamento indireto, a hélice gira num eixo próprio, apoiado em mancais dentro da carcaça tubular. O motor fica montado sobre a carcaça, do lado de fora, e transmite o movimento por polias e correias protegidas.
Com o motor fora do fluxo, o ar exaurido não passa por ele. Isso protege o motor em aplicações com ar quente, vapor, umidade ou poeira, e facilita a manutenção. A relação entre as polias define a rotação da hélice, o que permite ajustar o ponto de operação no projeto, sem depender só da rotação do motor.
Hélice e eixo
Hélice montada em eixo próprio com mancais, dentro da carcaça tubular.
Polias e correias
Transmitem o movimento do motor à hélice; a relação das polias define a rotação de trabalho.
Motor externo
Motor de 4 polos montado sobre a carcaça, fora do ar exaurido.
Modelos de exaustor axial com transmissão de Ø300 a Ø1000 mm
Cada linha mostra o ponto de operação de referência do modelo: a vazão entregue com a pressão estática indicada. Fora desse ponto a vazão muda, e a engenharia confirma o modelo pela perda de carga da instalação. A rotação da hélice é definida pelas polias no projeto.
Ø300 mm · Ø400 mm · Ø500 mm · Ø600 mm · Ø700 mm · Ø800 mm · Ø1000 mm
| Modelo | Vazão (m³/h) | Pressão (mmCA) | Motor | Tensão | |
|---|---|---|---|---|---|
| Exaustor Axial com Transmissão Ø300 mm (30 cm) | |||||
| AXI300-4P | 1.860 | 7,5 | 0,25 CV · 4 polos | 220/380 V trifásico ou 110/220 V monofásico | Orçar |
| Exaustor Axial com Transmissão Ø400 mm (40 cm) | |||||
| AXI400-4P-T | 4.320 | 10 | 0,5 CV · 4 polos | 220/380 V trifásico | Orçar |
| AXI400-4P-M | 4.200 | 10 | 0,5 CV · 4 polos | 110/220 V monofásico | Orçar |
| Exaustor Axial com Transmissão Ø500 mm (50 cm) | |||||
| AXI500-4P | 9.000 | 19 | 1,5 CV · 4 polos | 220/380 V trifásico ou 110/220 V monofásico | Orçar |
| Exaustor Axial com Transmissão Ø600 mm (60 cm) | |||||
| AXI600-4P | 15.000 | 15 | 2 CV · 4 polos | 220/380 V trifásico ou 110/220 V monofásico | Orçar |
| Exaustor Axial com Transmissão Ø700 mm (70 cm) | |||||
| AXI700-4P | 21.120 | 22 | 5 CV · 4 polos | 220/380 V trifásico | Orçar |
| Exaustor Axial com Transmissão Ø800 mm (80 cm) | |||||
| AXI800-4P | 26.520 | 18 | 6 CV · 4 polos | 220/380 V trifásico | Orçar |
| Exaustor Axial com Transmissão Ø1000 mm (1 metro) | |||||
| AXI1000-4P | 31.800 | 20 | 7,5 CV · 4 polos | 220/380 V trifásico | Orçar |
Características técnicas
| Configuração | Axial Tubular — Acionamento Indireto |
|---|---|
| Acionamento | Indireto (polias e correias) |
| Diâmetros | Ø300 · Ø400 · Ø500 · Ø600 · Ø700 · Ø800 · Ø1000 mm |
| Vazão | 1.860 a 31.800 m³/h |
| Motor | 0,25 a 7,5 CV · 4 polos |
| Alimentação | 110/220 V monofásico ou trifásico até 440 V |
| Carcaça | Aço galvanizado ou PRFV |
Valores de referência da linha. A engenharia define o ponto de operação e as condições de aplicação.
Downloads
Acessórios para exaustor axial com transmissão
Tela de proteção
Grade ou tela contra insetos, na sucção e na descarga; removível para limpeza.
Flange e contraflange
Ligação do exaustor a dutos, paredes e outros equipamentos.
Junta flexível
Conexão em lona entre exaustor e duto, sem passar vibração para a rede.
Chapéu
Proteção contra chuva na descarga vertical e na instalação em cobertura.
Inversor e painel de comando
Controle de rotação e vazão, partida e proteção do motor.
Bases e suportes
Montagem horizontal ou vertical e base com rodízios para uso portátil.
Damper / registro
Regulagem ou fechamento da vazão, com acionamento manual ou motorizado.
Exaustor com transmissão ou de acionamento direto
As duas versões usam a mesma carcaça tubular; muda onde fica o motor e como a hélice é acionada.
| Critério | Transmissão (polias e correias) | Direto (tubular) |
|---|---|---|
| Posição do motor | Fora do fluxo de ar | No fluxo de ar, acoplado à hélice |
| Rotação da hélice | Ajustada pela relação das polias | A do motor |
| Ar quente ou contaminado | Motor protegido do ar exaurido | Avaliar a proteção do motor |
| Manutenção | Inspeção e troca de correias | Sem correias |
Escolha o exaustor axial com transmissão quando o ar for agressivo ao motor ou quando o ponto de operação pedir uma rotação diferente das rotações padrão. Para ar limpo, o acionamento direto é mais simples.
Aplicações do exaustor axial com transmissão
Exaustão de ar quente
Retirada de calor de fornos, estufas e áreas de processo, com o motor fora do ar aquecido.
Áreas com vapor e umidade
Lavanderias industriais, áreas de cocção e processos com vapor, em que o motor não deve ficar no fluxo.
Ar com poeira ou fumos
Exaustão geral de ambientes com particulados, protegendo o motor do material transportado.
Metalurgia e fundição
Renovação de ar em naves com calor intenso, conforme avaliação da temperatura do ar.
Sistemas com rotação específica
Projetos que pedem uma rotação de hélice diferente das rotações padrão do motor, ajustada pelas polias.
Outras configurações de exaustor axial
Exaustor Axial Tubular
Exaustor axial tubular industrial com acionamento direto.
Ver exaustor axial tubularExaustor de Parede Industrial
Exaustor de parede industrial axial, montado em painel para paredes e aberturas.
Ver exaustor de parede industrialExaustor de Telhado Industrial
Exaustor de telhado industrial axial, com chapéu de proteção, para instalação na cobertura.
Ver exaustor de telhado industrialExaustor centrífugo industrial
Para sistemas com rede de dutos, captação localizada e lavadores de gases, que pedem mais pressão.
Ver exaustor centrífugoCompare todas as configurações de exaustor axial industrial.
Dados para dimensionar o exaustor axial com transmissão
Para indicar o modelo, a engenharia precisa conhecer o ambiente e a instalação. Quanto mais completos forem os dados abaixo, mais precisa será a seleção.
- Vazão de ar requerida, ou o volume do ambiente e o número de trocas de ar por hora desejado.
- Perda de carga da instalação: dutos, curvas, telas, venezianas, filtros e demais componentes no caminho do ar.
- O que o ar transporta: calor, umidade, poeira, fumos, vapores ou odores, e a temperatura máxima do ar.
- Temperatura máxima do ar exaurido e se há vapor, umidade ou poeira, que definem a necessidade do motor fora do fluxo.
- Regime de operação, contínuo ou intermitente, e necessidade de controle de vazão por inversor de frequência.
- Alimentação elétrica disponível: monofásica ou trifásica e a tensão do local.
Por que especificar com a Tecnolatina
Fabricação nacional
Projeto e montagem próprios
Apoio técnico
Seleção com orientação
Material adequado
Galvanizado ou PRFV
Conjunto completo
Exaustor, acessórios e painel
Visão do sistema
Vazão e perdas de carga
Projeto da aplicação
Necessidades específicas
Perguntas frequentes sobre exaustor axial com transmissão
O que é um exaustor axial com transmissão?
É um exaustor axial em que o motor fica fora do fluxo de ar e move a hélice por polias e correias. Também é chamado de exaustor axial de acionamento indireto ou exaustor de transmissão.
Quando usar o exaustor de transmissão em vez do direto?
Quando o ar exaurido é quente, úmido ou carrega poeira, vapor ou fumos que podem prejudicar o motor, ou quando o projeto pede uma rotação de hélice diferente das rotações padrão do motor.
Qual a vazão do exaustor axial com transmissão Tecnolatina?
Os modelos vão de 1.860 m³/h (Ø300) a 31.800 m³/h (Ø1000) no ponto de operação de referência, com pressões de 7,5 a 22 mmCA conforme o modelo. Veja a tabela.
Qual a rotação da hélice no exaustor com transmissão?
A rotação é definida pela relação das polias no projeto, a partir do ponto de operação pedido. Por isso a tabela não traz a rotação desses modelos.
O exaustor axial com transmissão precisa de mais manutenção?
As correias precisam de inspeção, ajuste de tensão e troca periódica, e os mancais da hélice, de lubrificação conforme o manual. Em troca, o motor fica protegido do ar exaurido.
O exaustor com transmissão pode ser monofásico?
Sim, do Ø300 ao Ø600 há versões 110/220 V monofásicas; os modelos de Ø700 a Ø1000 são trifásicos 220/380 V.
